华为模拟器实现wlan二层组网

拓扑图

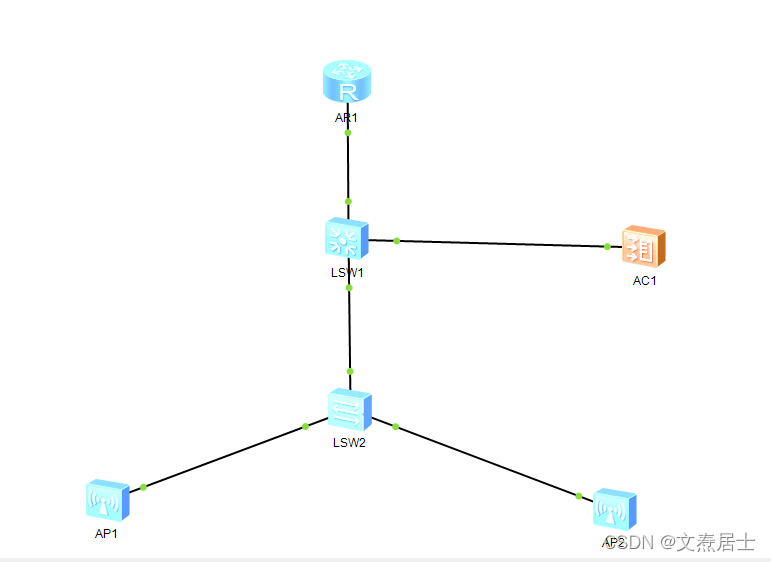

基础拓扑图
路由器：

interface GigabitEthernet0/0/1
 ip address 10.1.30.1 255.255.255.0
ip route-static 10.1.20.0 255.255.255.0 10.1.30.2

三层交换机

vlan batch 10 20 30
dhcp enable

interface GigabitEthernet0/0/1      与路由器链接
 port link-type access
 port default vlan 30

interface GigabitEthernet0/0/2		与AC链接
 port link-type trunk
 port trunk allow-pass vlan 10

interface GigabitEthernet0/0/3		与二层交换机链接
 port link-type trunk
 port trunk allow-pass vlan 10

interface Vlanif20
 ip address 10.1.20.1 255.255.255.0
 dhcp select interface			此地址池用作ap为终端分配的地址

验证三层交换机到路由器的连通性
在这里插入图片描述

二层交换机

interface Ethernet0/0/1		与ap链接的接口
 port lin
