蓝桥杯 DS1302学习笔记

使用蓝桥杯实训指导书为参考，以拿下比赛为目的，方便个人理解记下笔记。个别理解错误欢迎指正。

！！！一定要把官方文件的delay2ms给屏蔽了！！！

在比赛提供的包中包含了DS1302的写入和读取函数，所以我需要掌握使用提供的函数写出写入时钟和读取时钟这两个函数。

tips：蓝桥杯实训指导书中的函数名和比赛提供的函数名有区别，重点看入口参数。

tips：这里的的移位符不要用左移乘2，右移除2的口诀。

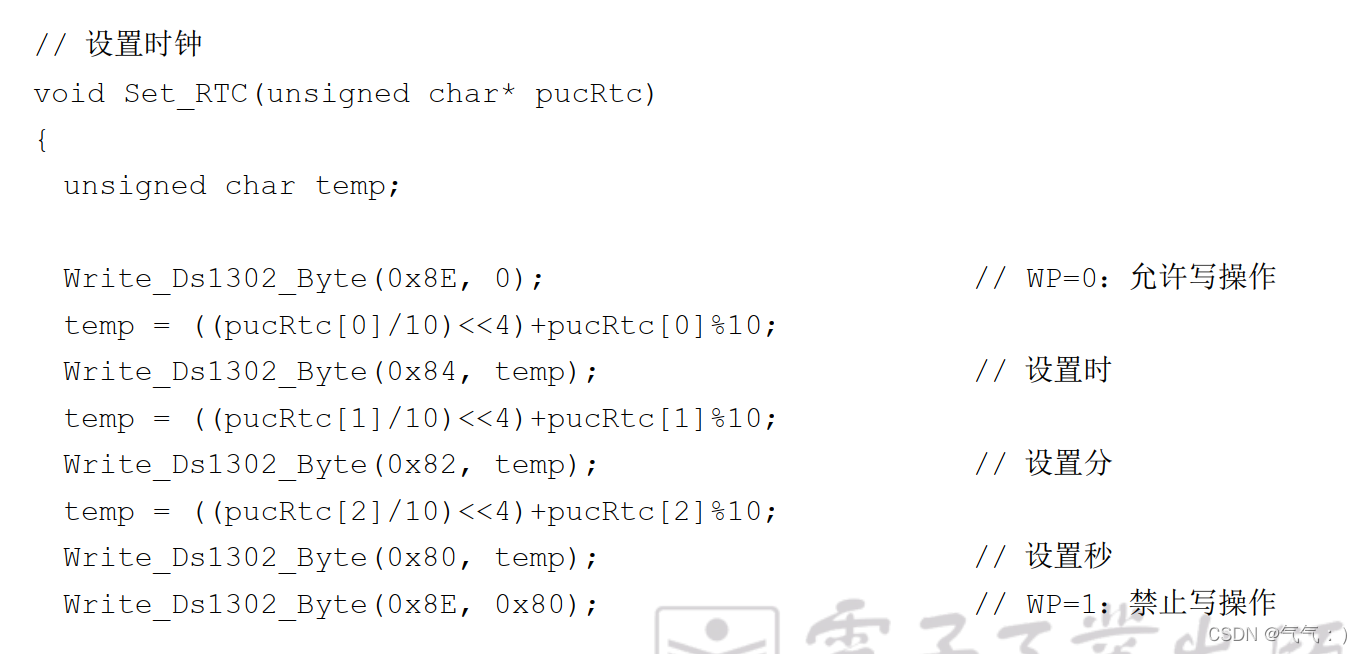

• 写时钟

 第一行： char* pucRtc 和 char *pucRtc作用是一样的，但这里不是提供地址，而是提供数组。

第二行：定义一个中间变量。

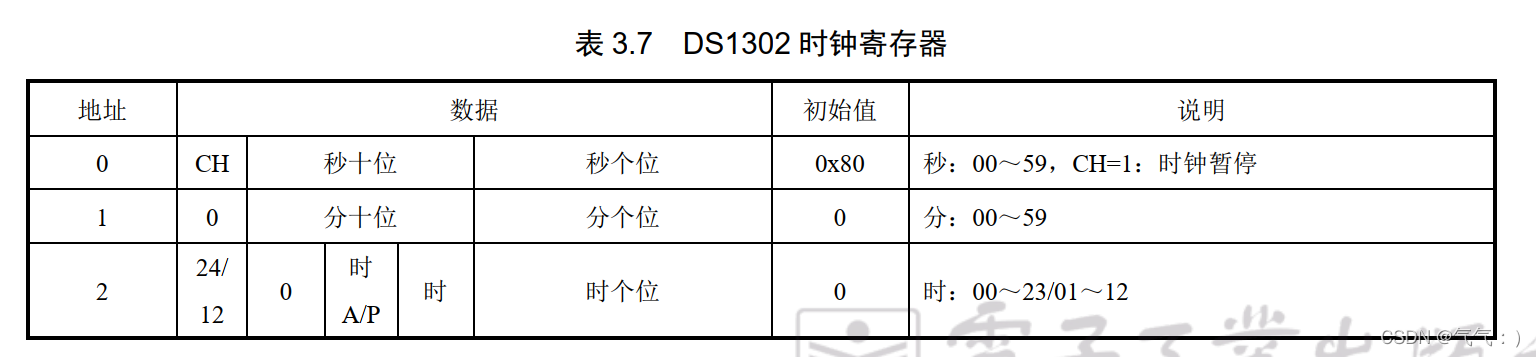

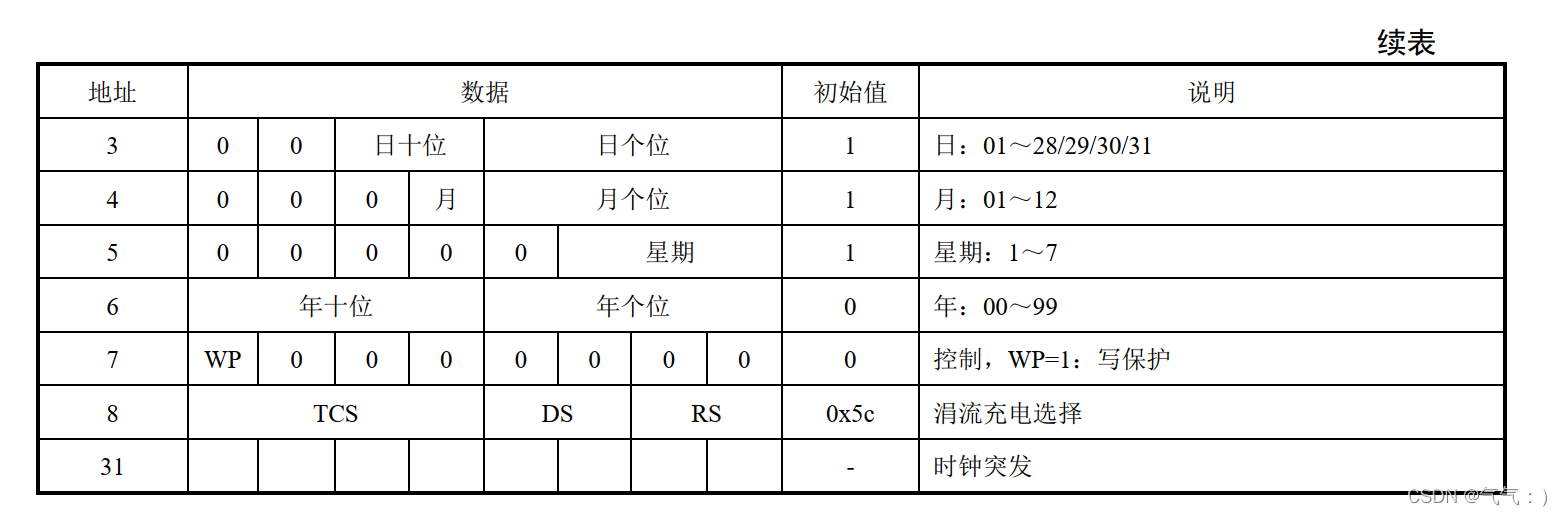

第三行：这里的wp=0：允许写操作需要看寄存器表才能明白。

 我们知道时钟芯片的数据是以BCD码来储存的，那么我推测：一个地址就有2位，数到wp所在的地址7第一位时，正好是14对应着16进制中的E，写入一个0，解除了写保护。

第四行：首先假设我们写入了12，(pucRtc[0]/10)<<4,  pucRtc[0]/10得到1，1再<<4位得到 0001 0000，pucRtc[0]%10，的得到2,0010，加起来就是 0001 0010。

下面的都是重复操作了。

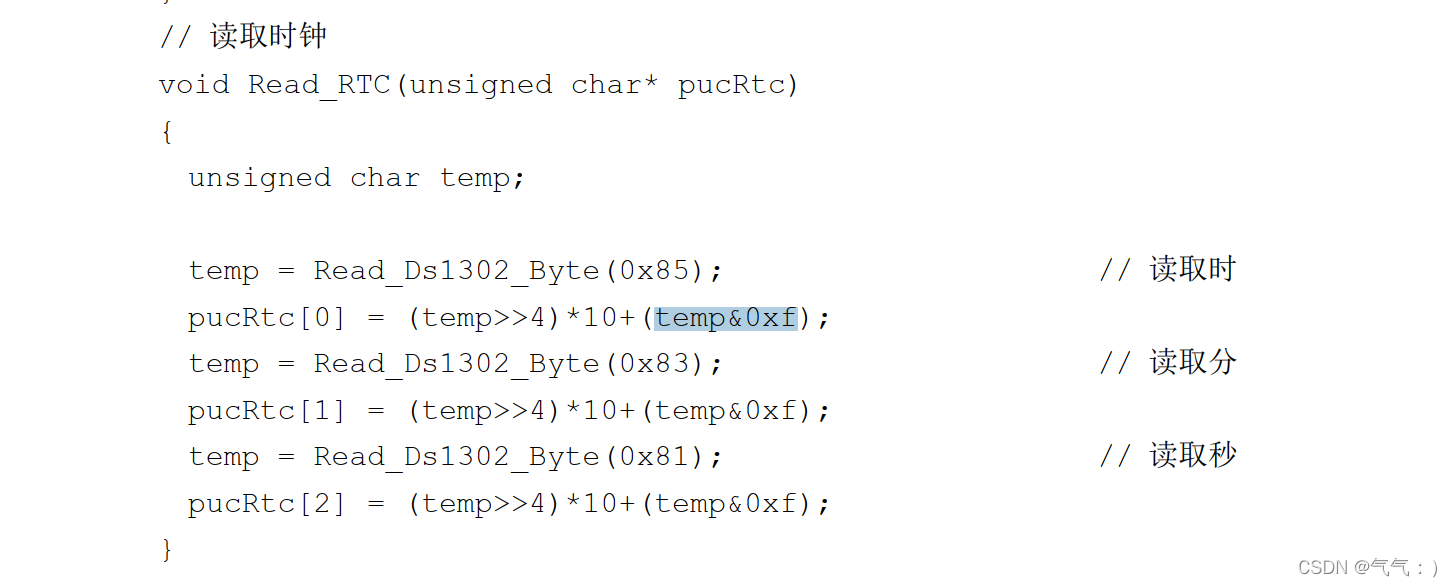

• 读时钟

第一行： char* pucRtc 和 char *pucRtc作用是一样的，但这里不是提供地址，而是提供数组。

第二行：定义一个中间变量。

第三行：就是把存储在寄存器中的数据拿出来，读的顺序和写的顺序相反，所以是从0x85读取数据而非0x84。

第四行：首先我们假设存储的数据为12，一般时钟芯片中数据的格式为BCD码，所以12在寄存器中表现为 0001 0010，temp>>4就会得到0000 0001也就是1，1*10就是10；接下来temp&0x0f，0000 0010 就是2，10+2就是12，这样就读取出了数据。

后面的分和秒就是一样的。

！！！一定要把官方文件的delay2ms给屏蔽了！！！不然会显示奇怪的东西。（气死）
