FPGA学习笔记（二）——从计数器到可控线性序列机、阻塞赋值与非阻塞赋值

本学习笔记主要参考小梅哥B站教学视频，网址如下:
https://www.bilibili.com/video/BV1va411c7Dz?p=1

使用的编译器为Vivado，HDL语言为verilog

一、从计数器到可控线性序列机

1.1 让LED按照亮0.25s，灭0.75s的状态循环亮灭。

思路：设置计数器计数到1s才清零。不用取反操作，而是在相应位置处拉高或者拉低电平。

设计文件：

module counter_led_0(
    Clk,
    Reset_n,
    Led

    );

    input Clk;
    input Reset_n;
    output reg Led;

    reg [25:0] counter;
    parameter MCNT = 50000000;

    always@(posedge Clk or negedge Reset_n)
        if(!Reset_n)
            counter <= 0;
        else if(counter == MCNT-1)
            counter <=0;
        else
            counter <= counter + 1'b1;

    always@(posedge Clk or negedge Reset_n)
        if(!Reset_n)
            Led <= 0;
        else if(counter == (MCNT/2+MCNT/4)-1) //0.75s处
            Led <= 1;
        else if(counter == MCNT-1)
            Led <= 0;

endmodule

测试文件：

`timescale 1ns/1ns

module counter_led_0_tb;

    reg Clk;
    reg Reset_n;
    wire Led;

    counter_led_1
    #(
    .MCNT(125000) //将参数调小一些
    )
    counter_led_1(
    .Clk(Clk),
    .Reset_n(Reset_n),
    .Led(Led)

    );


    initial Clk = 1;
    always #10 Clk = !Clk;  //~按位取反,单位信号时与！等价

    initial begin
        Reset_n = 0;
        # 201;  //避开时钟上升沿，方便观察
        Reset_n = 1;
        #2000000000; //两秒钟
        $stop;
    end



endmodule

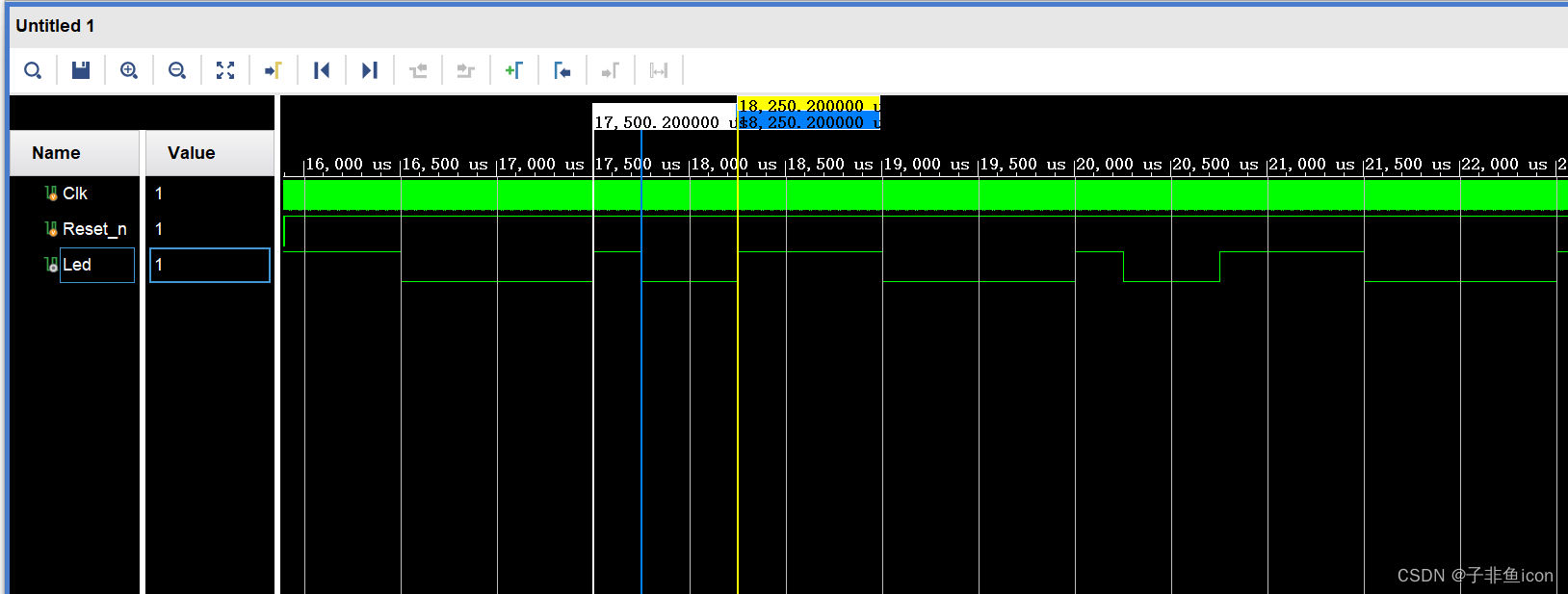

仿真结果：

1.2 让LED灯按照指定的亮灭模式亮灭，亮灭模式未知，由用户随机指定。以0.25s为一个变化周期，8个变化状态为一个循环

思路：2秒为一个循环周期，拿出一个ctrl（输入端口）来控制LED的亮灭模式，

设计文件：

module counter_led_2(
    Clk,
    Reset_n,
    Ctrl,
    Led

    );

    input Clk;
    input Reset_n;
    input [7:0]Ctrl;
    output reg Led;

    reg [26:0] counter;
    parameter MCNT = 100000000;

    always@(posedge Clk or negedge Reset_n)
        if(!Reset_n)
            counter <= 0;
        else if(counter == MCNT-1)
            counter <=0;
        else
            counter <= counter + 1'b1;

//    always@(posedge Clk or negedge Reset_n)
//        if(!Reset_n)
//            Led <= 0;
//        else if(counter == MCNT/8-1)
//            Led <= Ctrl[0];
//        else if(counter == MCNT*2/8-1)
//            Led <= Ctrl[1];
//        else if(counter == MCNT*3/8-1)
//            Led <= Ctrl[2];
//        else if(counter == MCNT*4/8-1)
//            Led <= Ctrl[3];
//         else if(counter == MCNT*5/8-1)
//            Led <= Ctrl[4];
//        else if(counter == MCNT*6/8-1)
//            Led <= Ctrl[5];
//        else if(counter == MCNT*7/8-1)
//            Led <= Ctrl[6];
//        else if(counter == MCNT-1)
//            Led <= Ctrl[7];

     always@(posedge Clk or negedge Reset_n)
        if(!Reset_n)
            Led <= 0;
        else case(counter)
            MCNT*1/8-1:Led <= Ctrl[0];
            MCNT*2/8-1:Led <= Ctrl[1];
            MCNT*3
