3.8链路层的设备

链路层的设备

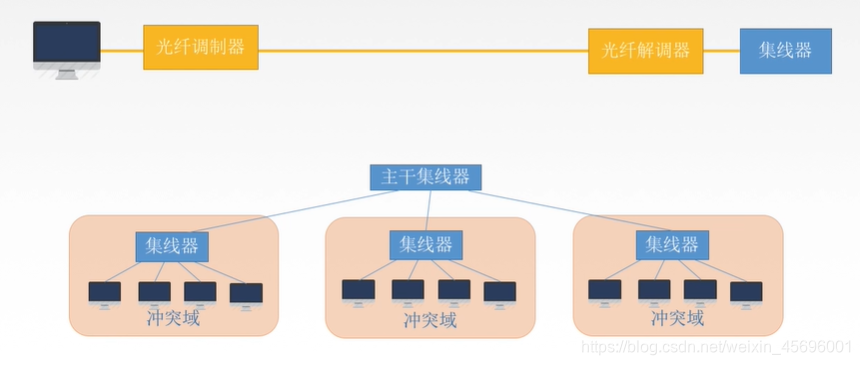

物理层扩展以太网

1. 通过光纤调制器来扩展以太网的范围
2. 利用多个集线器的组合来扩展以太网的范围，每一个集线器所构成的范围又称为一个冲突域，通信效率会降低

链路层扩展以太网

通过网桥和交换机来实现

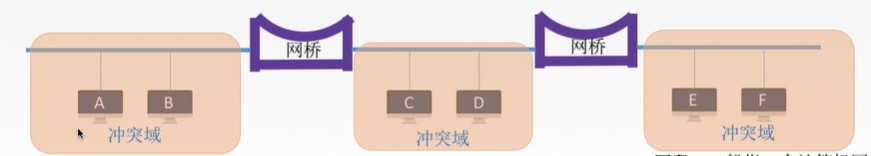

网桥

根据MAC帧的目的地址对帧进行转发和过滤。当网桥收到一个帧的时候，并不向所有的接口转发此帧，而是先检查此帧的目的MAC地址，然后再确认将该帧转发到哪一个接口，或者是将其丢弃

我们又将这些冲突域称为网段

网段

一般指一个计算机网络中使用同一物理层设备(传输介质、中继器、集线器等)能够直接进行通信的那一部分

网桥的优点：

1. 过滤通信量，增大吞吐量，不同网段内的设备可以同时在自己的网段内进行通信
2. 扩大了物理的通信范围
3. 提高了可靠性
4. 可以互连不同的物理层、不同MAC子层和不同速率的以太网

分类

透明网桥

透明指的是以太网上的站点并不知道所发送的帧经过哪几个网桥，是一种即插即用的设备——通过自学习算法来实现

在各自的网段中广播通信，通过网桥存储转发

源路由网桥

在发送帧的时候，把详细的最佳路由信息(路由最少/时间)放在帧的首部

方法：源站通过广播的形式向欲通信的目的站发送一个发现帧

交换机

交换机可以独占媒体带宽的

交换方式

直通式交换机

检查完目的地址就立即转发

延迟低，但是可靠性低，无法支持具有不同速率的端口交换

存储转发式交换机

将帧放入高速缓存当中，并检查是否正确，正确则转发，错误就丢弃

延迟较大，但是可靠性较高，可以支持具有不同速率的端口的交换

冲突域和广播域

冲突域：在同一个冲突域中的每一个节点都能收到所有被发送的帧。简单的说就是同一时间内只能有一台设备发送信息的范围。通常都是由一个物理层设备连接的主机

广播域：网络中能接收任一设备发出的广播帧的所有设备的集合。简单的说如果站点发出一个广播信号，所有能接收收到这个信号的设备范围称为一个广播域。

	能否隔离冲突域	能否隔离广播域
物理层设备 (中继器、集线器)	不可以	不可以
链路层设备 (网桥、交换机)	可以	不可以
网络层设备 (路由器)	可以	可以
