本文围绕网络链路层展开，介绍了以太网、WiFi、PPP协议等技术。以太网有不同标准和工作模式，涉及帧格式、链路聚合等；WiFi包含多种帧类型、MAC协议和加密方式；PPP协议可封装多协议，有特定流程和认证方式。还提及环回、MTU、隧道基础及链路层攻击等内容。
目录
3.1 引言
城域网（Metropolitan Area Network，MAN）：ISP有线电视，DSL。
3.2 以太网
MTU值计算不包含以太网头。
两种以太网标准：
Ethernet II：
DIX（DEC Inter Xerox）开发的，大多以太网数据包是该标准。
使用场景：用于较为简单网络环境，如家庭网络、小型网络。
IEEE 802.3：
IEEE在Ethernet II基础上修改为IEEE 802.3。
使用场景：用于更严格的网络环境，如企业网络、数据中心等高可靠性和灵活性场景。
早期10Mb/s以太网，即共享以太网，需检测碰撞CSMA/CD，介质是电缆。
20世纪90年代初，10Mb/s共享电缆被双绞线10BASE-T代替，共享线路被专用星型拓扑代替，即以太网交换机。
有了交换机就不需要CSMA/CD了，而是全双工工作。
链路层分为：
逻辑链路控制LLC层：
作用：错误检测和流量控制等功能。
不同链路层都通用。
介质访问控制MAC层：
作用：地址分配、帧封装和解封装。
不同链路层各自实现。

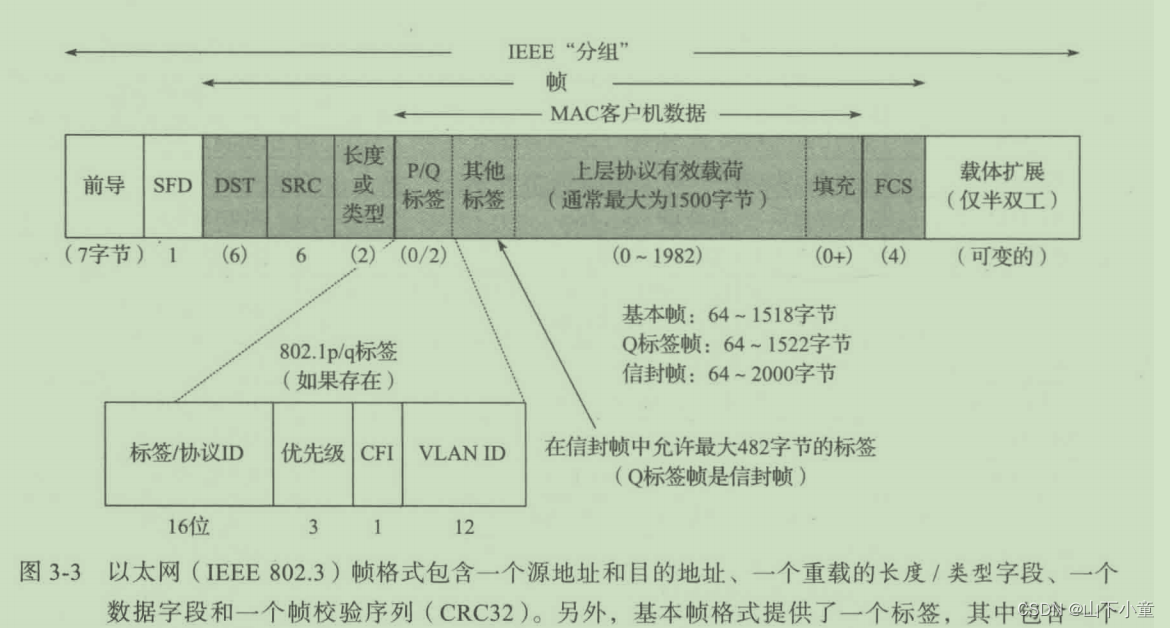

IEEE802.3以太网是异步的，帧格式如下：
前导：7字节，同步，确定一个帧到达时间。
帧开始符SFD：1字节，恢复时钟
长度/类型：
值大于1536，表示类型（即网络层协议，常见）
值不大于1500，表示长度。
Q标签帧：包含802.1p/q，属于信封帧，但信封帧不一定是Q标签帧。
FCS采用CRC算法。
最小以太网帧64B， 其中负荷最小48B。
最大以太网帧1518B， 其中负荷最大1500B=MTU。
千兆交换机可用非标准的巨型帧，高达9000B，但和传统以太网设备不兼容。
802.1Q = VLAN
vconfig命令： 添加或删除虚拟接口，设置802.1p优先级。
vconfig add eth1 2：会生成eth1.2接口。
802.1AX：以前的802.3ad 链路聚合 ： 802.1AX定义LACP链路聚合控制协议，交换机，主机均可支持
多个网口绑定聚合，可提高性能和可靠性。
Linux实现：
modprobe bonding
ifconfig bond0 10.0.0.111 netmask 255.255.255.128
ifenslave bond0 eth0 wlan0
ifconfig bond0显示有MASTER标志，而eth0和wlan0有SLAVE标志，bond0默认使用第一个从设备MAC。
加载bonding驱动参数指定了聚合接口发送数据的模式（模式有：循环交付，备份，源目MAC异或选择接口，全复制，负载均衡等）。
LACP：通过LACPDU确定链路成员。
当网络设备间支持LACP协议时，Bonding驱动可以通过LACP协议进行链路聚合。
3.3 全双工 省点 自动协商 流量控制
ethtool工具可查看双工。
802.3u：自动协商，在物理层通过信号发送，不影响数据收发。
ethtool -s eth0 wol umgb
wol：局域网唤醒功能，可省电。
umgb含义：
指明 可触发唤醒的动作：物理层活动p, 单播帧u，组播帧m，广播帧b，ARP a，魔术分组帧g
Linux命令wol 00:08:74:93:c8:3c：
向MAC为00:08:74:93:c8:3c的设备发送WOL魔术包。唤醒设备。
PAUSE帧：
一种链路层流量控制，802.3x定义，以太网type=0x8808，目的MAC总是01:80:C2:00:00:01，表明发送方暂停多久再次发送。PAUSE帧是唯一一种使用MAC控制帧的帧类型，有副作用，目前使用少。
3.4 网桥和交换机
IEEE802.1d 生成树协议
Windows可以像Linux一样桥接多个网口。
Linux实现桥接方法：
brctl addbr br0
brctl addif br0 eth0
brctl addif br0 eth1
brctl showmacs br0 查看网桥的MAC地址表，信息包括： port no MAC aging timer，该表老化时间默认5分钟
生成树协议（Spanning Tree Protocol，STP）：通过禁止或阻塞一些交换机端口，创建一个无环路的网络拓扑。
STP端口状态：阻塞，侦听，
