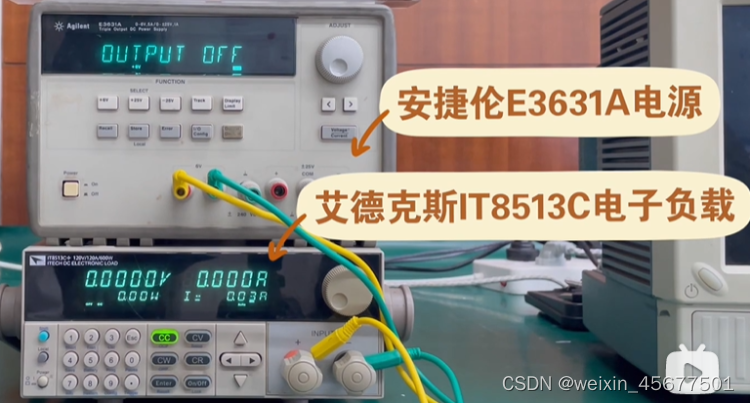

下面以艾德克斯IT8513C电子负载为例，介绍电子负载的使用方式：
这里只介绍了3种工作模式：CC（恒流），CV（恒压），CR（恒阻）。CW（恒功率）模式不再给出介绍。

在这里插入图片描述

首先把电子负载打到CC模式，把电源先设置一个限流，设置它的限流为3A，输出电压为4V，再开启输出。开启输出后，就可以在电子负载上看到测量的电压为4V。按CC键设置一个电流，设置1A开启输出，电子负载上面会显示1A电流，电源上面也显示0.996A的电流。

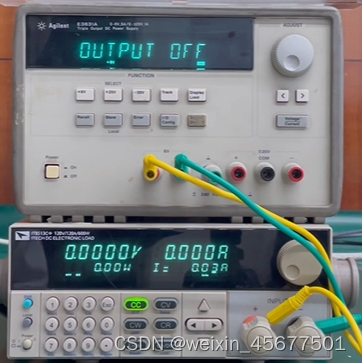

电源无输出

电源无输出

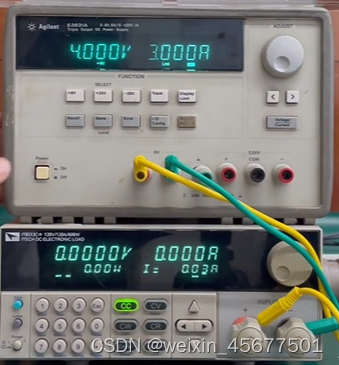

电源设置限流3A，输出电压为4V

电源设置限流3A，输出电压为4V

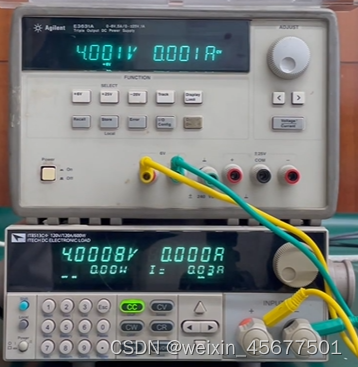

开启电源输出

在这里插入图片描述

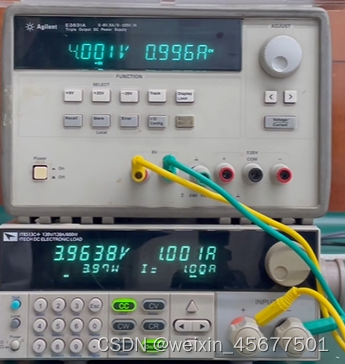

电子负载CC设为1A，开启输出

在这里插入图片描述

电源先设置一个限流，设置它的限流为3A，输出电压为4V，再开启输出。电子负载打到CR模式，输入4Ω，开启输出。可以看到电子负载上面的电流是0.992A，电源上面电流是0.988A，因为电源的输出电压为4V，电子负载电阻为4Ω，所以回路电流在1A左右。改变电子负载阻值为2Ω，回路电流为2A。

开启电源输出

在这里插入图片描述

电子负载CR设为4Ω，开启输出

在这里插入图片描述

电子负载CR设为2Ω，开启输出

在这里插入图片描述

电源先设置一个限流，设置它的限流为3A，输出电压为4V，再开启输出。电子负载打到CV模式，输入2V。电子负载切换到CV模式后，电源就直接切换到CC模式，电源和电子负载电流为3A。可以看到输出的电压是2V左右。CV模式再设为3V，现在回路里面电流为3A，电压为3V。

开启电源输出

在这里插入图片描述

电子负载CV设为2V，开启输出

在这里插入图片描述

电子负载CV设为3V，开启输出

在这里插入图片描述
