STNodeEditor

STNodeEditor 是一个轻量且功能强大的节点编辑器 纯GDI实现无任何依赖库仅仅100+Kb 使用方式非常简洁 提供了丰富的属性以及事件可以非常方便的完成节点之间数据的交互及通知 大量的虚函数可供开发者重写具有很高的自由性

Environment: VS2010(.NET 3.5)

---
# 简介

那是一个冬季 在研究无线电安全的作者接触到了[GNURadio](https://www.gnuradio.org/) 那是作者第一次接触到节点编辑器

-> What? Excuse me... What"s this?.. 这是什么鬼东西?...

那是一个春季 不知道为什么 过完年整个世界都变了 大家被迫窝在家里 无聊至极的作者学起了[Blender](https://www.blender.org/)那是作者第二次接触到节点编辑器

-> Wo...原来这东西可以这么玩...真方便

于是一些想法在作者脑中逐渐诞生 让作者有了想做一个这样的东西的想法

那是一个夏季 不知道为什么 作者又玩起了[Davinci](http://www.blackmagicdesign.com/cn/products/davinciresolve/)那是作者第三次接触到节点编辑器 这一次的接触让作者对节点编辑器的好感倍增 作者瞬间觉得 只要是可以模块化流程化的功能 万物皆可节点化

---

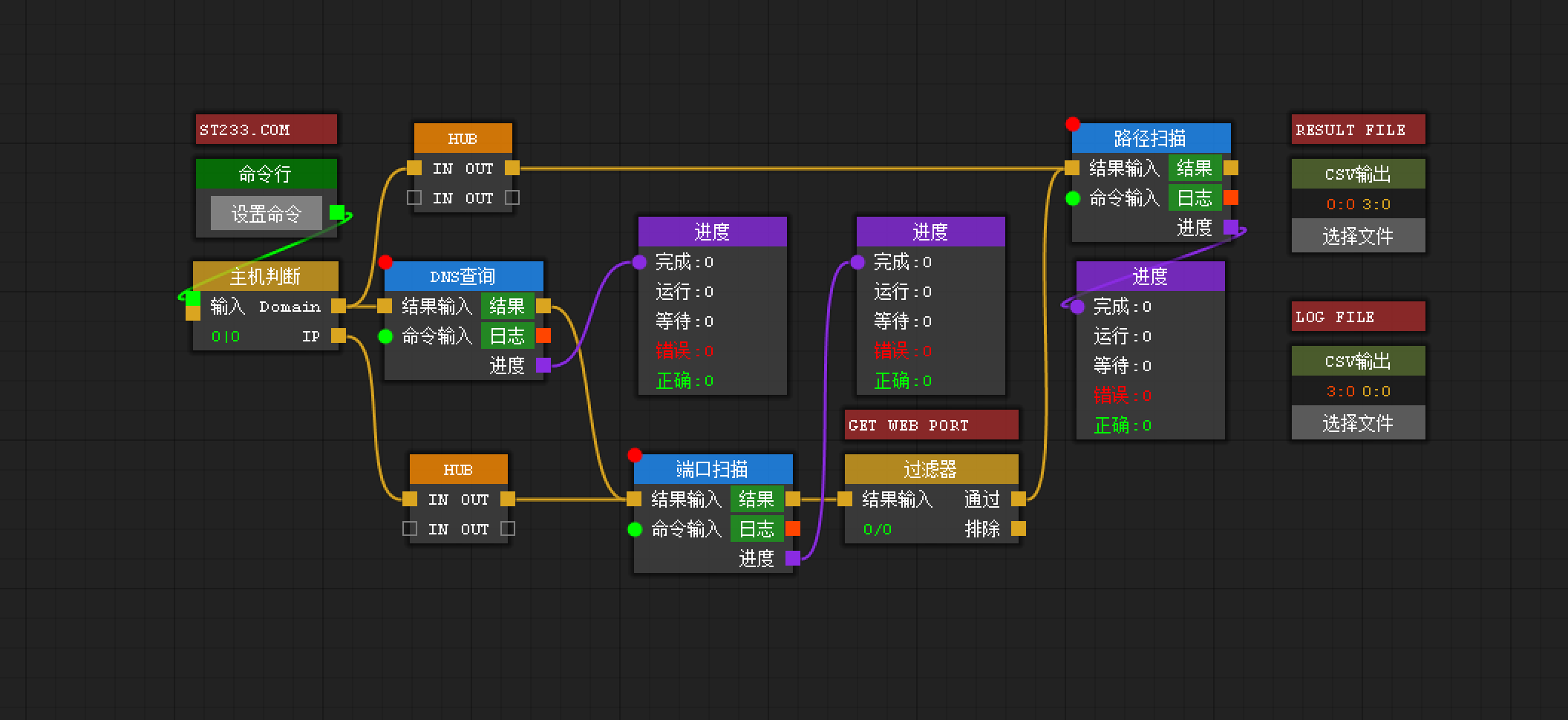

# 像流程图一样使用你的功能

你是否有设想过流程图不再是流程图 而是直接可以执行的？

在一些开发过程中我们可能会为整个程序设计一个流程图 上面包含了我们存在的功能模块以及执行流程 然后由开发者逐一实现

但是这样会带来一些问题 程序的执行流程可能会被硬编码到程序中去 如果突然有一天可能需要改变执行顺序或者添加删除一个执行模块 可能需要开发者对代码重新编辑然后编译 而且各个功能模块之间的调用也需要开发者进行编码调度 增加开发成本 等一系列的问题

而 `STNodeEditor` 就是为此诞生

---

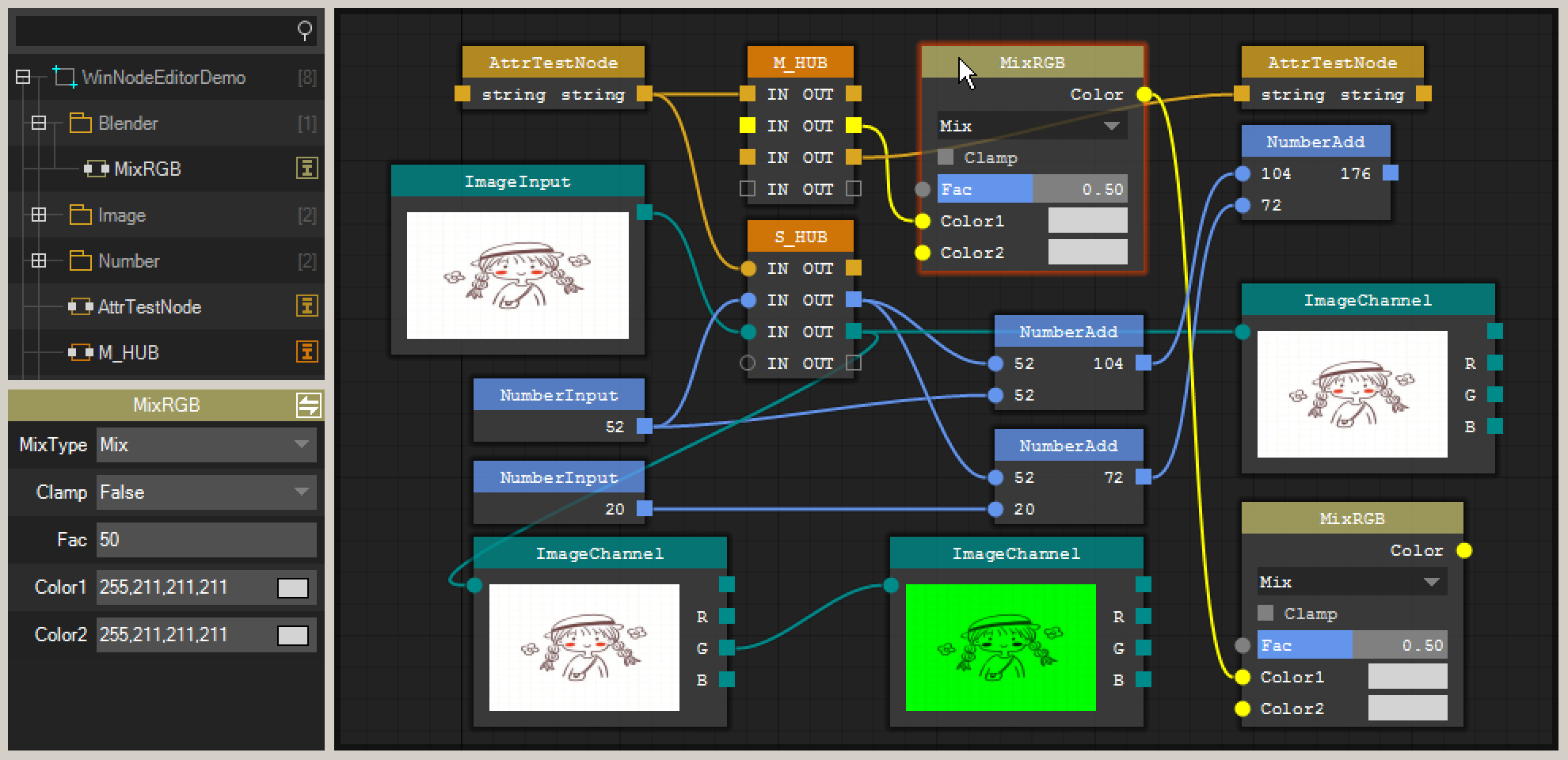

`STNodeEditor` 包含3部分 `TreeView` `PropertyGrid` `NodeEditor` 这三部分组成了一套完整的可使用框架

* TreeView
    * 可以把执行功能编码到一个节点中 而 `TreeView` 则负责展示以及检索节点 在 `TreeView` 中的节点可直接拖拽添加到 `NodeEditor` 中
* PropertyGrid
    * 类似与 `WinForm` 开发使用的属性窗口 作为一个节点 它也是可以有属性的 而作者在编辑器进行设计的过程中也把一个节点视作一个 `Form` 让开发者几乎没有什么学习成本直接上手一个节点的开发
*NodeEditor
    *`NodeEditor` 是用户组合自己执行流程的地方 使得功能模块执行流程可视化
---
# 如何使用它？

STNodeEditor的使用非常简单 你几乎可以没有任何学习成本的去使用的 当然最重要的一点就是 你需要知道如何去创建一个节点

你可以像创建一个Form一样去创建一个Node

```cs
using ST.Library.UI.NodeEditor;

public class MyNode : STNode
{
    public MyNode() { //等同于 [override void Oncreate(){}]
        this.Title = "MyNode";
        this.TitleColor = Color.FromArgb(200, Color.Goldenrod);
        this.AutoSize = false;
        this.Size = new Size(100, 100);

        var ctrl = new STNodeControl();
        ctrl.Text = "Button";
        ctrl.Location = new Point(10, 10);
        this.Controls.Add(ctrl);
        ctrl.MouseClick += new MouseEventHandler(ctrl_MouseClick);
    }

    void ctrl_MouseClick(object sender, MouseEventArgs e) {
        MessageBox.Show("MouseClick");
    }
}
//添加到编辑器中
stNodeEditor.Nodes.Add(new MyNode());

可以看到它的使用方式和 Form 确实很像 其实目前还暂时没有提供所见即所得的UI设计器 而且一个 STNode 它同样有它的控件集合且数据类型为 STNodeControl

STNodeControl 作为 STNode 控件的基类 它拥有着和 System.Windows.Forms.Control 许多同名的属性和事件 一切的初衷都只为与 WinForm 靠近

注意：在目前的版本中(2.0) STNodeEditor仅仅提供了STNodeControl基类 并未提供任何一个可用控件 当然在附随的Demo工程中包含了部分示例演示如何自定义一个控件 由于这属于自定义控件的范畴 所以演示并未太多 若需了解关于自定义控件如何开发可参考作者：自定义控件开发 系列文章 当然在后续的版本中 作者将提供部分常用控件 虽说作者想把使用方式往WinForm上靠 单仅仅是把它当作WinForm使用并不是作者的初衷

上面的演示仅仅是为了让大家感到亲切感 毕竟 WinForm 可能是大家熟悉的一个东西 但是如果仅仅是把它当作 WinForm 使用毫无意义 对于一个节点来说 最重要的属性当然是数据的输入和输出

public class MyNode : STNode
{

    protected override void OnCreate() {
   //等同 [public MyNode(){}]
        base.OnCreate();
        this.Title = "TestNode";
        //可以得到添加的索引位置
        int nIndex = this.InputOptions.Add(new STNodeOption("IN_1", typeof(string), false));
        //可以得到添加的 STNodeOption
        STNodeOption op = this.InputOptions.Add("IN_2", typeof(int), true);
        this.OutputOptions.Add("OUT", typeof(string), false);
    }
    //当所有者发生改变(即：在NodeEditor中被添加或移除)
    //应当像容器提交自己拥有数据类型的连接点 所期望显示的颜色
    //颜色主要用于区分不同的数据类型
    protected override void OnOwnerChanged() {

        base.OnOwnerChanged();
        if (this.Owner == null) return;
        this.Owner.SetTypeColor(typeof(string), Color.Yellow);
        //当前容器中已有的颜色会被替换
        this.Owner.SetTypeColor(typeof(int), Color.DodgerBlue, true);
        //下面的代码将忽略容器中已有的颜色
        //this.SetOptionDotColor(op, Color.Red); //无需在OnOwnerChanged()中设置
    }
}

通过上面的案例你可以看到 STNode 有两个重要的属性 InputOptions 和 OutputOptions 其数据类型为 STNodeOption 而 STNodeOption 有两种连接模式 single-connection 和 multi-connection

• single-connection
  • 单连接模式 在单连接模式下一个连接点同时 只能被一个 同数据类型点的连接
• multi-connection
  • 多连接模式 在多连接模式下一个连接点同时 可以被多个 同数据类型点连接

public class MyNode : STNode {

    protected override void
