性能分析器----Memory Profiler块

仅做个人笔记

官网手册，点击跳转

Memory Profiler 是 Unity 提供的一个内存分析工具，用于帮助开发者监控和优化应用程序的内存使用情况。它能够实时显示内存使用数据，并允许开发者捕获内存快照进行详细分析。

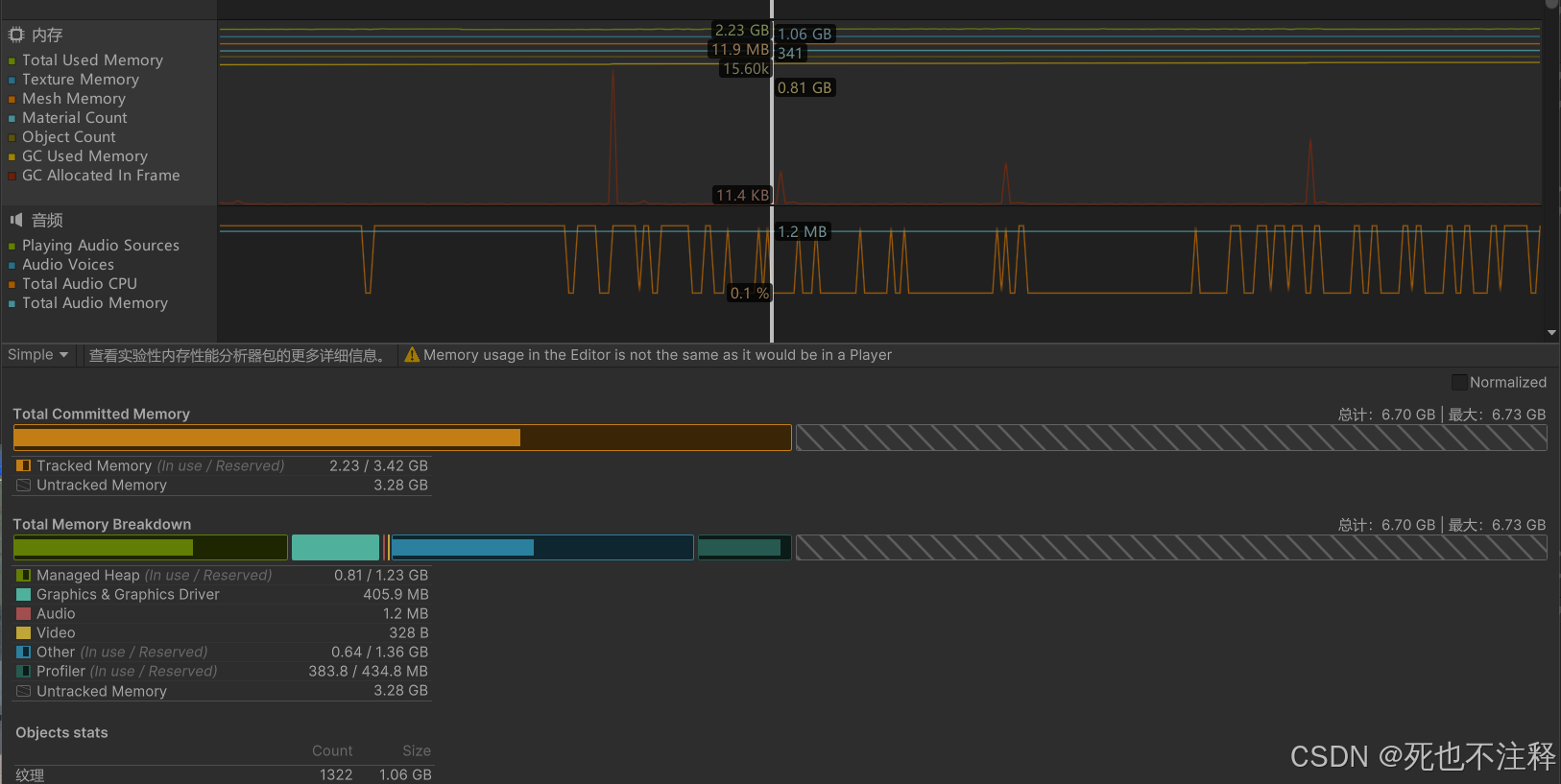

A.在 Unity 的 Memory Profiler 中，简单层级视图（Simple View）提供了一个简洁的概览，显示应用程序在每个帧中的实时内存使用情况。以下是对这些参数的详细解释：

1. Unity

• 含义：本机 Unity 代码中的分配所跟踪的内存量。
• 关注点：这部分内存由 Unity 的本机代码分配，用于引擎的内部操作。

2. Mono

• 含义：托管代码使用的总堆大小和已用堆大小。此内存量是垃圾收集量。
• 关注点：Mono 堆的大小和使用情况，重点关注托管代码的内存分配和垃圾回收。

3. GfxDriver

• 含义：驱动程序对纹理、渲染目标、着色器和网格数据使用的估计内存量。
• 关注点：图形驱动程序的内存使用，通常由纹理、渲染目标、着色器和网格数据占用。

4. FMOD

• 含义：音频驱动程序的估计内存使用量。
• 关注点：音频相关的内存使用，通常较小，但如果音频文件过多或过大，可能会占用较多内存。

5. Profiler

• 含义：用于性能分析器数据的内存。
• 关注点：Profiler 工具自身使用的内存，通常较小。

6. Textures

• 含义：纹理资源的内存使用情况。
• 关注点：纹理是内存消耗的大户，优化纹理的格式和大小可以显著减少内存使用。

7. Meshes

• 含义：网格资源的内存使用情况。
• 关注点：网格模型的点面数，能合并的 mesh 尽量合并。

8. Materials

• 含义：材质资源的内存使用情况。
• 关注点：加载的材质和它们使用的内存的总数。

9. Animations

• 含义：动画资源的内存使用情况。
• 关注点：加载的动画和它们使用的内存的总数。

10. Audio

• 含义：音频资源的内存使用情况。
• 关注点：音频文件的大小和数量，时长较长的音乐文件需要进行压缩成.mp3 或.ogg 格式，时长较短的音效文件可以使用.wav 或.aiff 格式。

11. Object Count

• 含义：创建的对象总数。
• 关注点：如果此数字随着时间的推移而上升，表明游戏创建了一些永不销毁的对象，可能需要检查是否存在内存泄漏。

使用场景

• 查找内存泄漏：通过比较不同时间点的内存快照，识别内存增长的原因。
• 优化内存使用：分析内存快照，找出大内存块和频繁分配的对象，优化这些对象的分配和释放方式。
• 调试内存问题：当应用程序出现崩溃或性能问题时，使用 Memory Profiler 捕获内存快照，分析内存使用情况，找到问题根源并进行修复。

典型参数示例

• Total Committed Memory：2.50/3.43 GB
  • 解释：应用程序已分配了 2.50 GB 的内存，而系统为其预留了 3.43 GB 的内存。
• Tracked Memory：1.08/1.23 GB
  • 解释：已使用的托管内存为 1.08 GB，预留的托管内存为 1.23 GB。
• Untracked Memory：3.21 GB
  • 解释：有 3.21 GB 的内存是 Unity 无法追踪的，可能由本机代码或外部库分配。

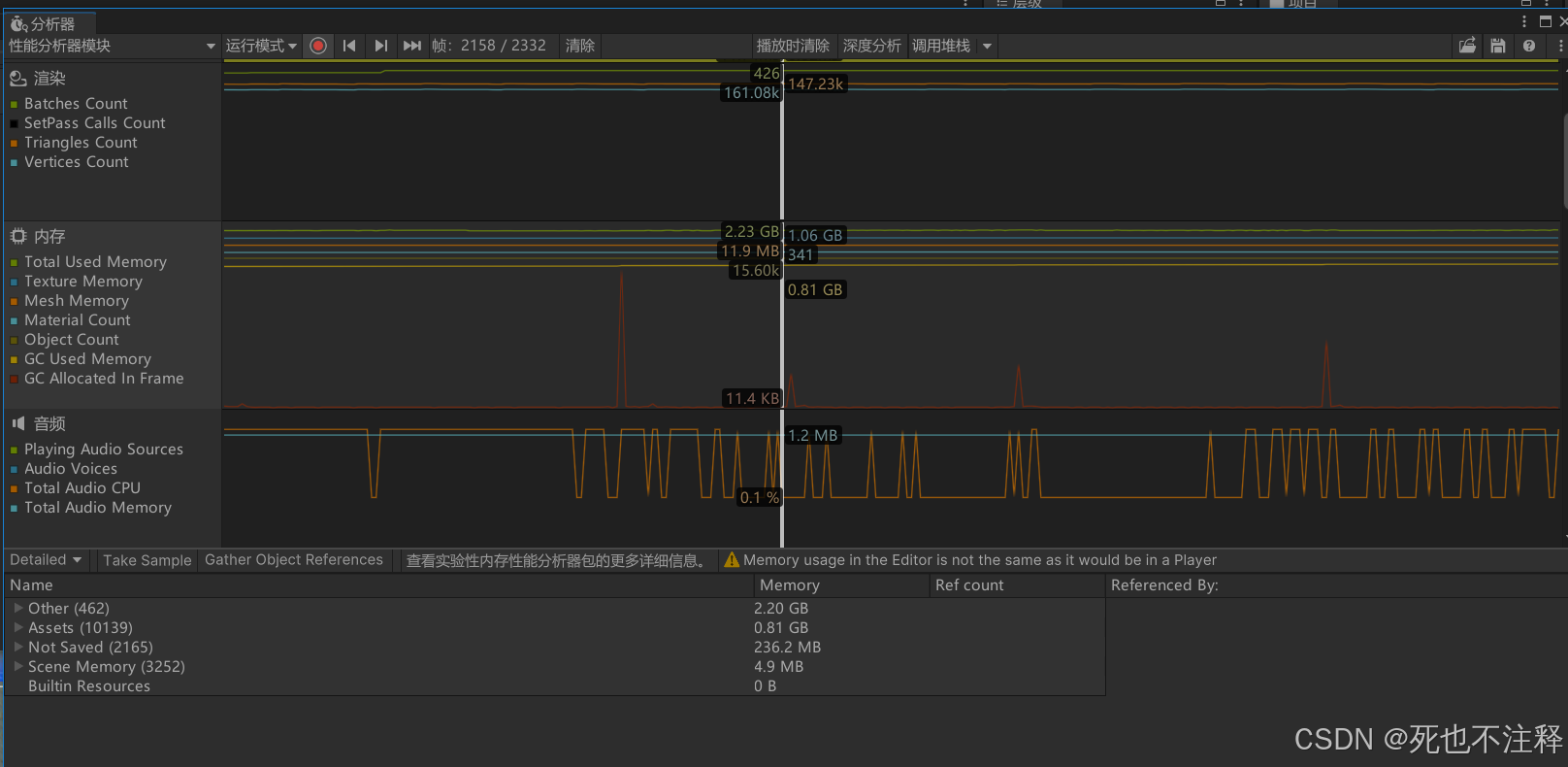

B.在 Unity 的 Memory Profiler 中，Detailed 视图提供了应用程序当前状态的详细内存使用情况。以下是 Detailed 视图中各个参数的详细解释：

1. 捕获内存样本

• 功能：点击 Take Sample 按钮可以捕获当前目标的详细内存使用情况。
• 用途：捕获的样本可以帮助你深入了解应用程序的内存分配和使用情况。

2. 收集对象引用

• 功能：启用 Gather Object References 设置可以在捕获样本时收集对象的引用信息。
• 用途：这有助于了解哪些对象在内存中被引用，从而识别内存泄漏。

3. 内存使用分类

• Other：既不是资源、游戏对象也不是组件的对象。这包括 Unity 用于不同系统的内存信息。
• Not Saved：标记为 DontSave 的对象。
• Builtin Resources：Unity 编辑器资源或 Unity 默认资源，例如你添加到图形设置的“始终包含着色器”列表中的着色器。
• Assets：从用户或原生代码引用的资源。
• Scene Memory：对象及其附加组件。

4. 对象引用信息

• 功能：在捕获样本时，Profiler 会收集对象的引用信息，并在窗口的右侧窗格中显示。
• 用途：通过查看对象的引用链，可以找到并修复导致内存泄漏的代码逻辑。

使用场景

• 查找内存泄漏：通过捕获内存快照并分析对象引用关系，识别不再需要但仍然被引用的对象。
• 优化内存使用：通过分析内存分配和使用情况，优化大内存块和频繁分配的对象。
• 调试内存问题：当应用程序出现崩溃或性能问题时，使用 Memory Profiler 捕获内存快照，分析内存使用情况，找到问题根源并进行修复。

示例

假设你在 Detailed 视图中捕获了一个内存样本：

• Other：可能包括一些系统内存分配，如插件或驱动程序的内存使用。
• Not Saved：标记为 DontSave 的对象，这些对象不会被保存到磁盘。
• Builtin Resources：Unity 内置资源，如默认着色器。
• Assets：加载的纹理、网格、材质等资源。
• Scene Memory：当前场景中的游戏对象及其组件。

通过这些参数，你可以全面了解应用程序的内存使用情况，并针对性地进行优化。例如，如果发现 Assets 类别中的内存使用过高，可以优化纹理和网格的大小和格式；如果 Other 类别中的内存使用过高，可能需要检查本机插件或外部库的内存分配。
