STM32 单片机学习笔记

个人学习记录

B站视频：[2-1] 软件安装_哔哩哔哩_bilibili

安装Keil_v5

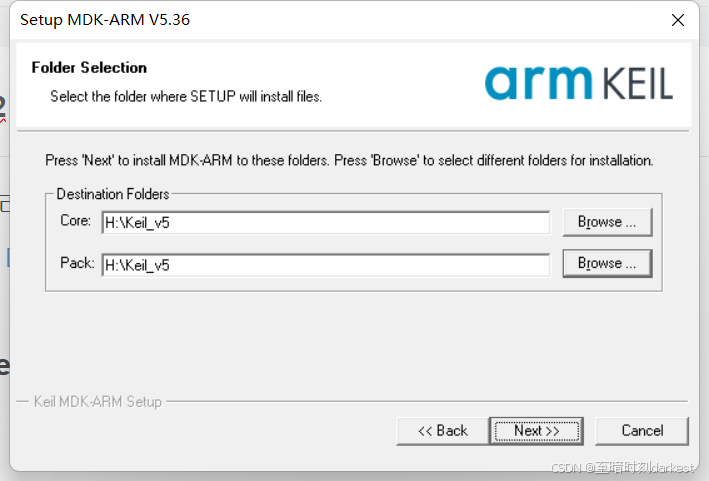

安装路径不要包含中文

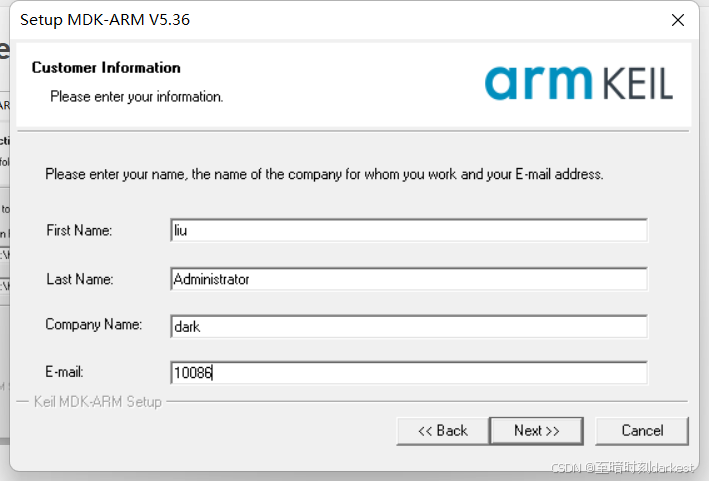

填写资料

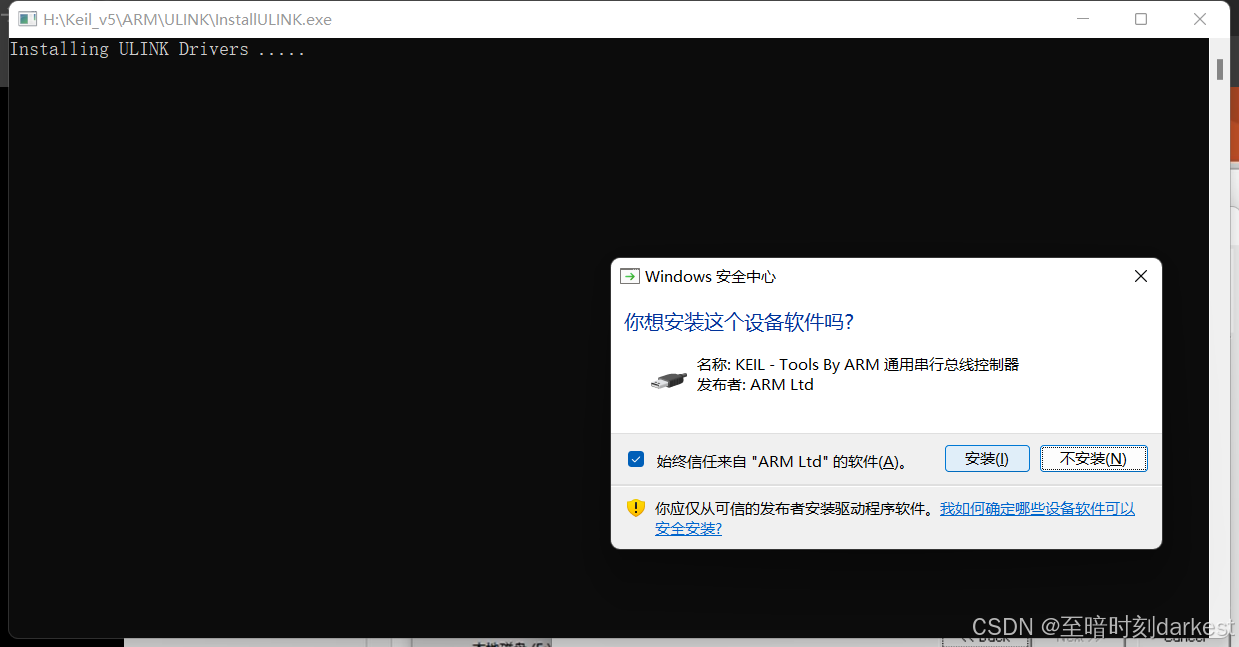

开始安装

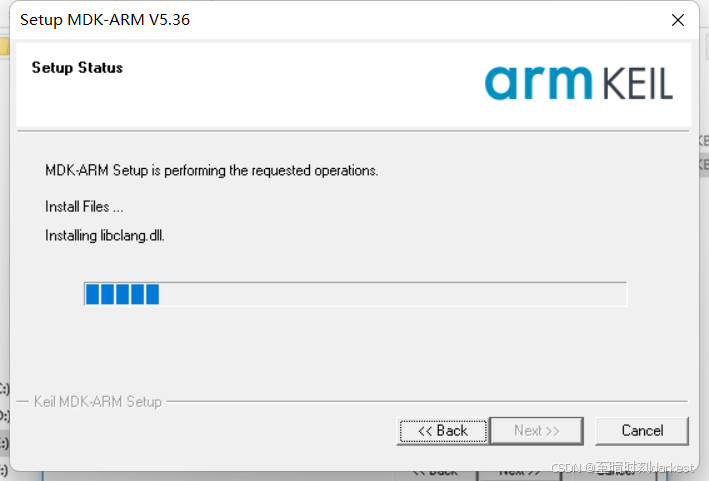

点击安装

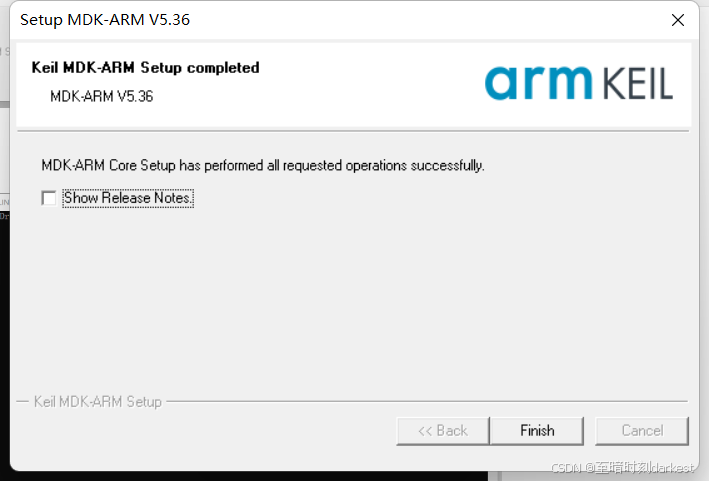

安装完成

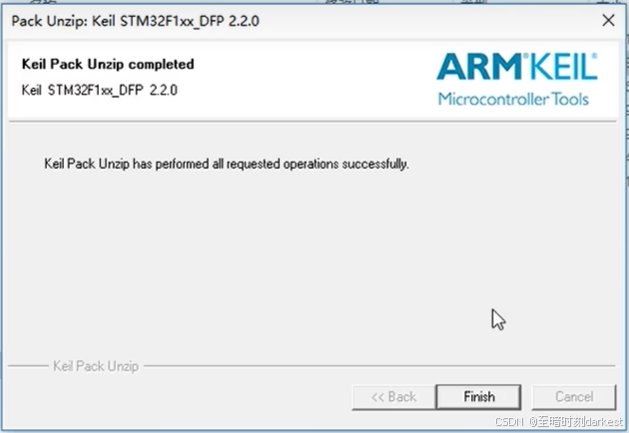

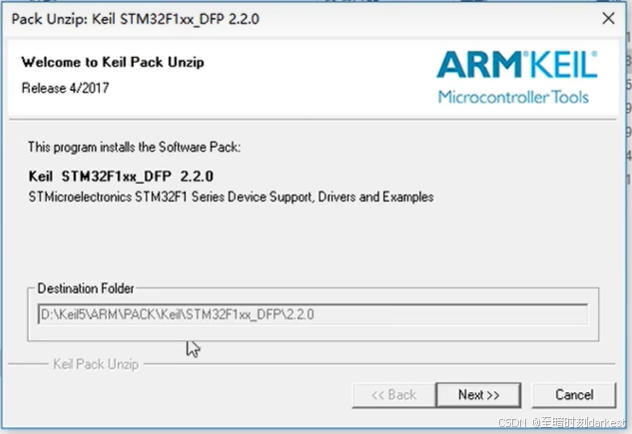

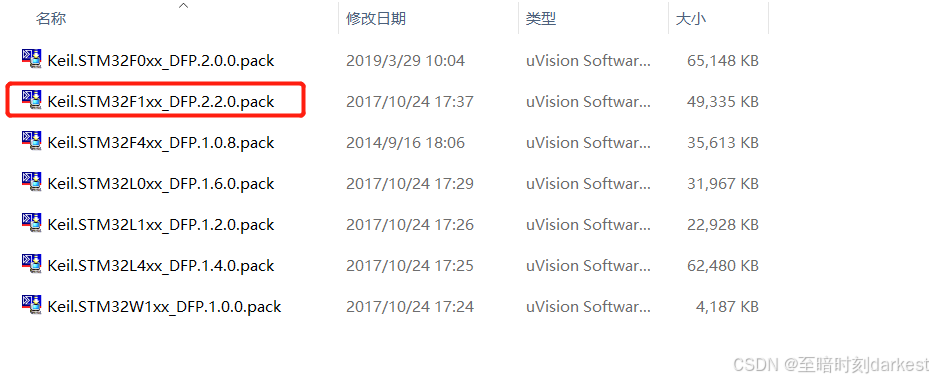

安装支持包

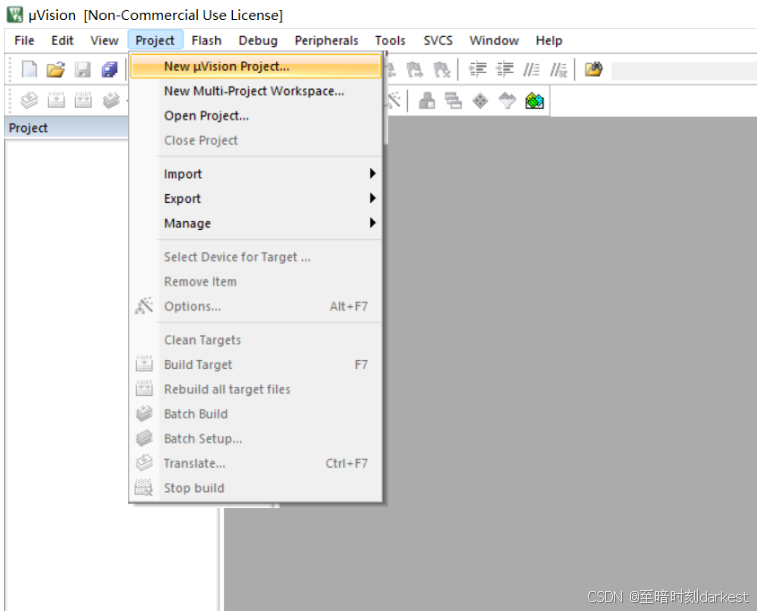

新建项目

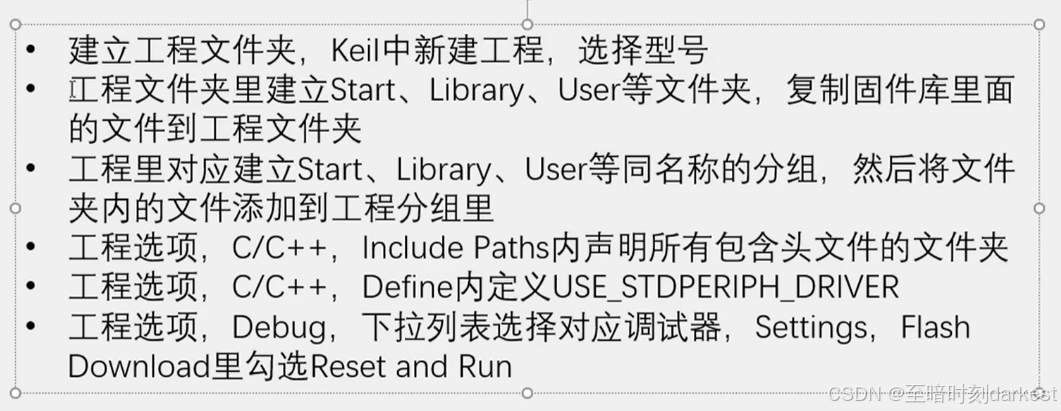

新建工程步骤

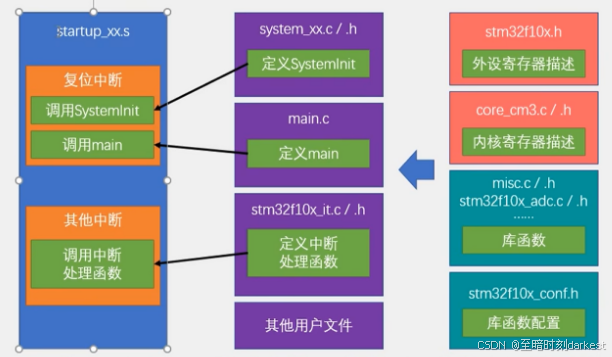

工程架构

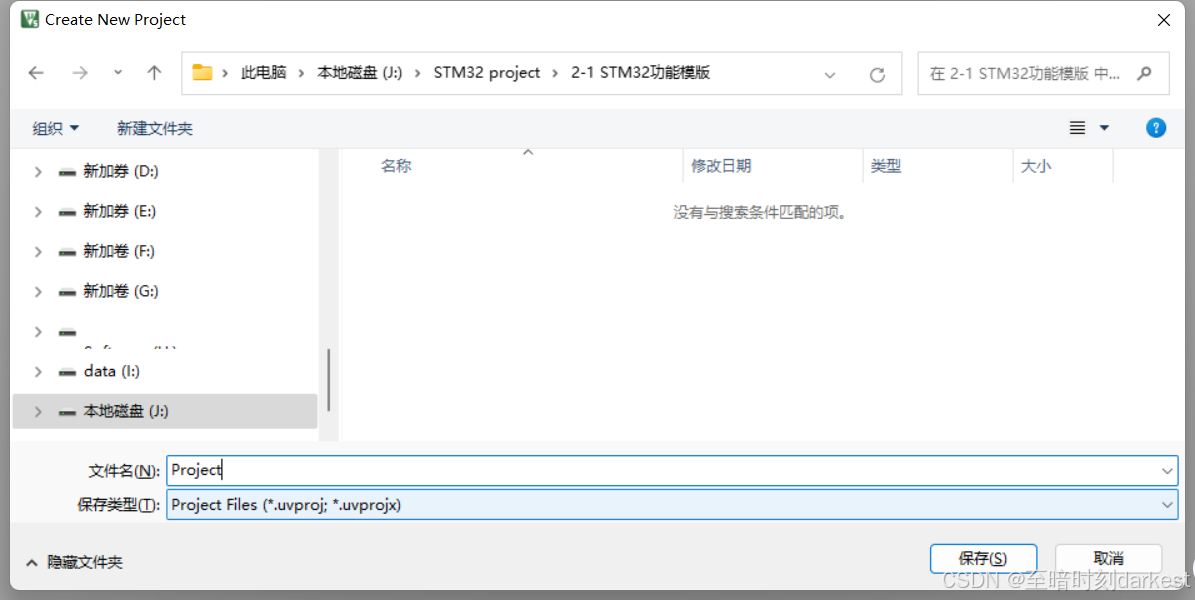

保存项目

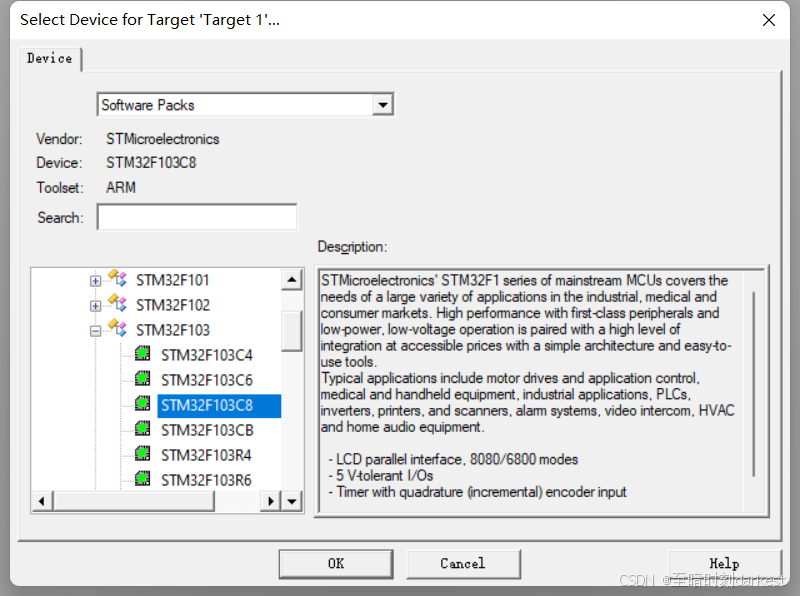

选择开发芯片

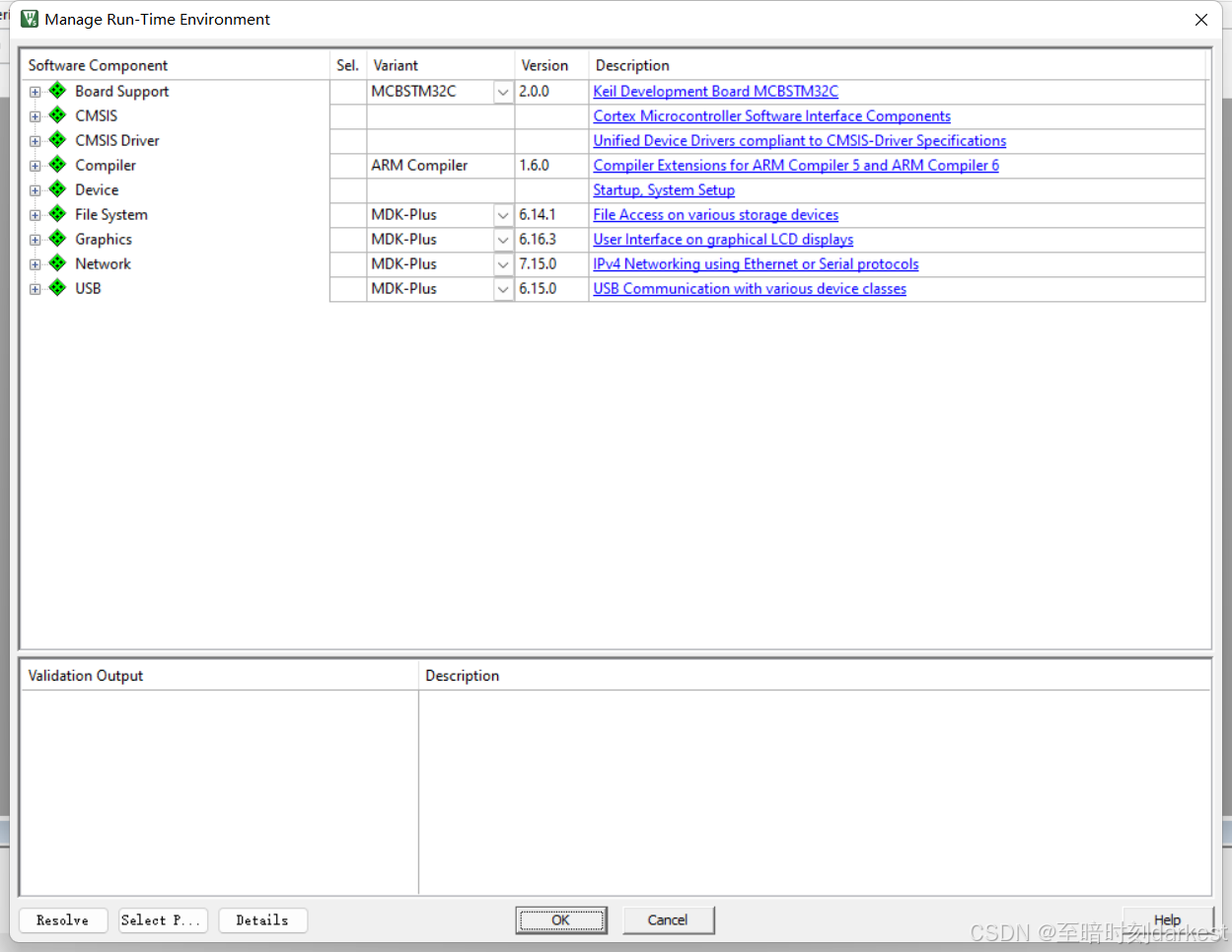

弹出小助手选框，暂时用不到，先关掉

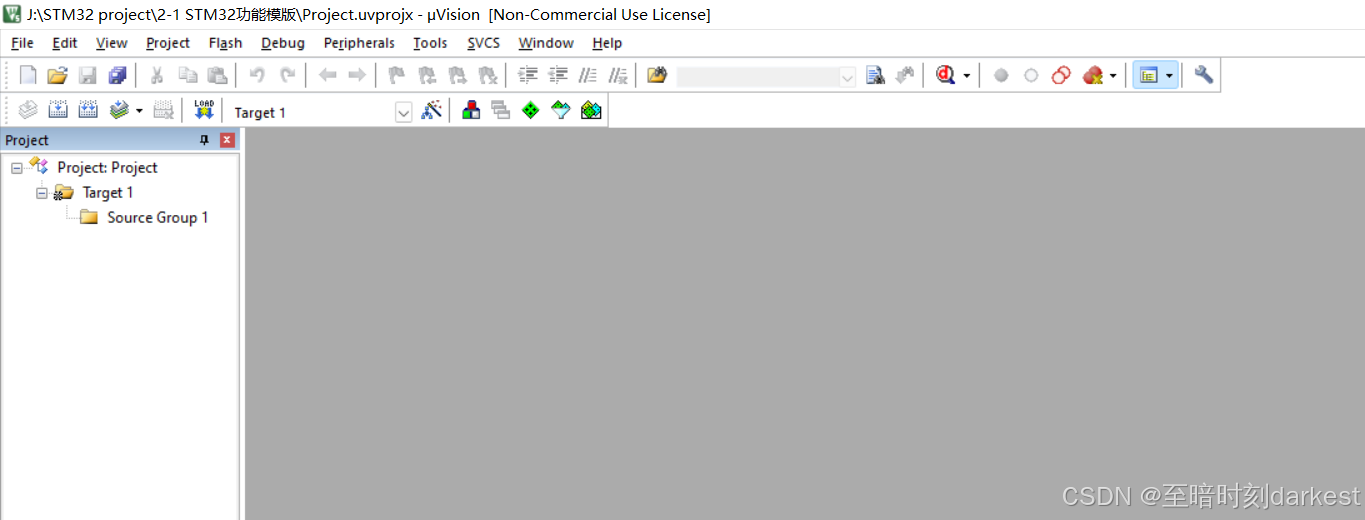

工程建立完毕

添加启动文件

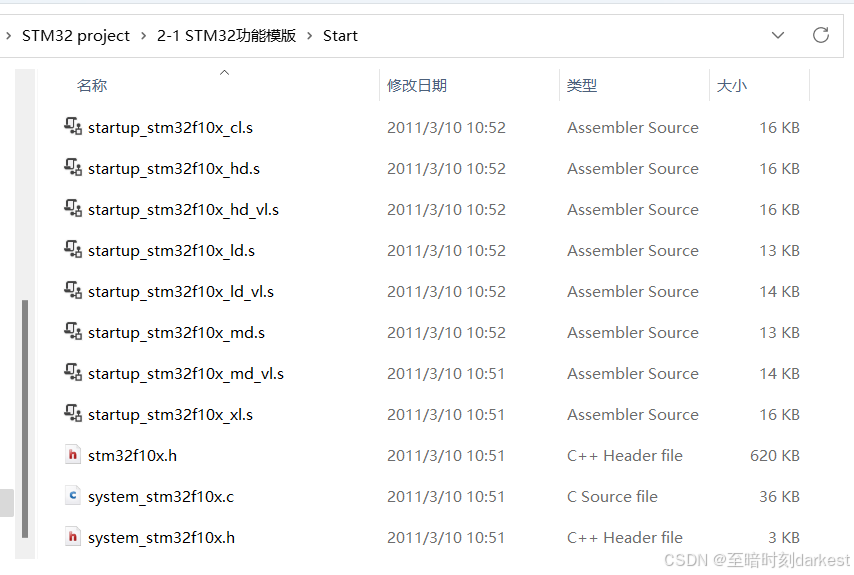

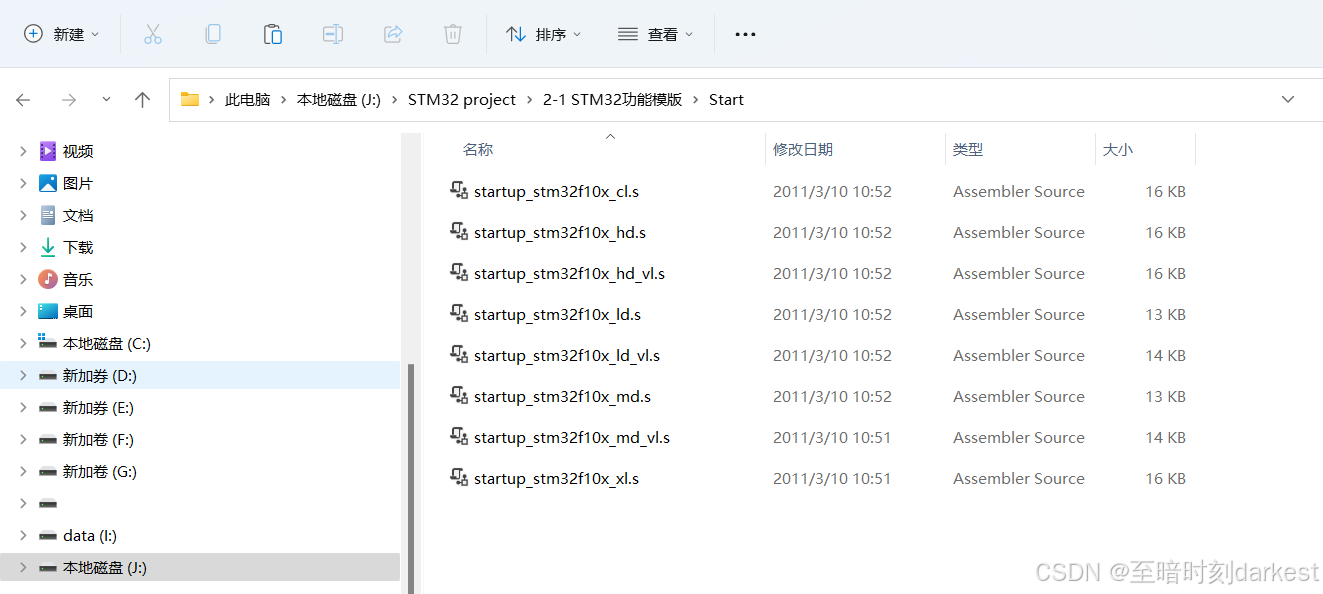

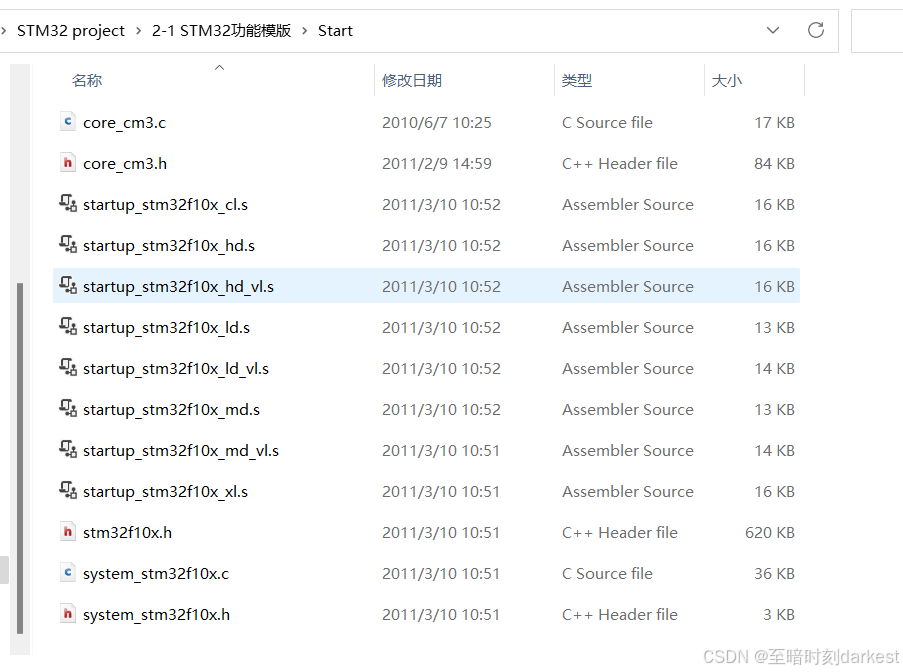

复制程序启动文件，在项目文件中新建一个文件存放粘贴的启动文件

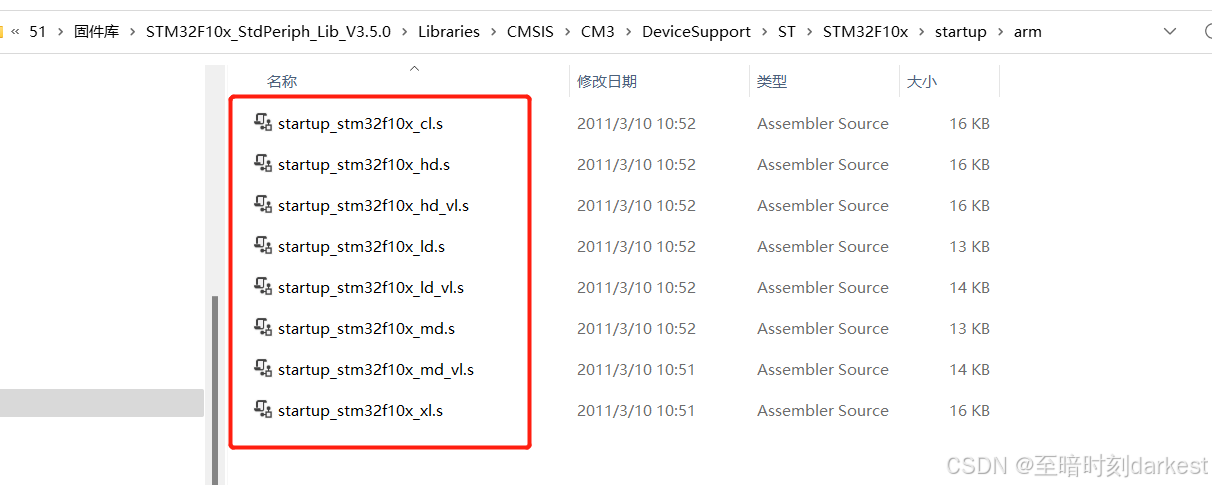

路径：

固件库\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x\startup\arm

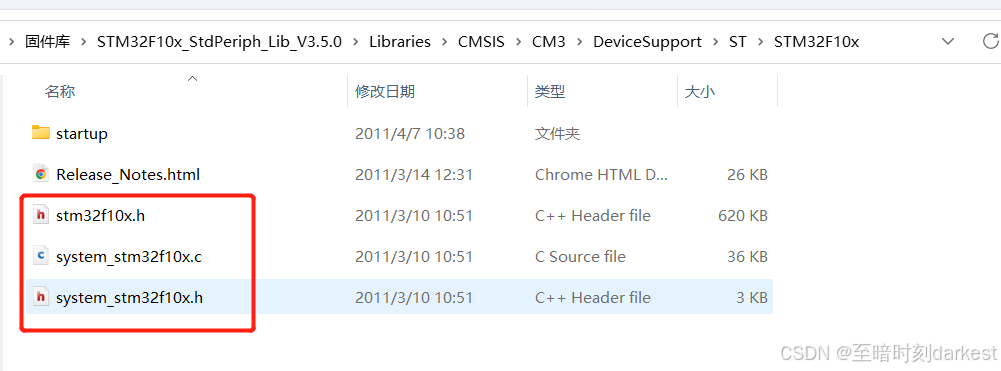

再复制3个文件，拷贝到相同目录下

stm32f10x.h：STM32的外设寄存器描述文件，描述STM32有哪些寄存器和对应的地址

system_stm32f10x.c、system_stm32f10x.h：用于配置时钟，STM32主频72MHZ就是system就是文件里的函数配置的

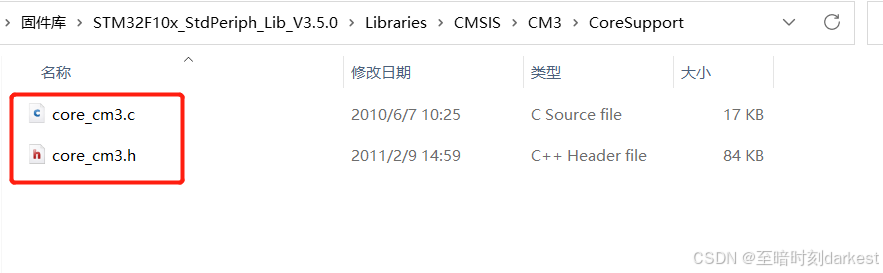

再拷贝内核寄存器的描述文件，同时带了内核的配置函数，到此文件添加完毕

修改项目文件名称

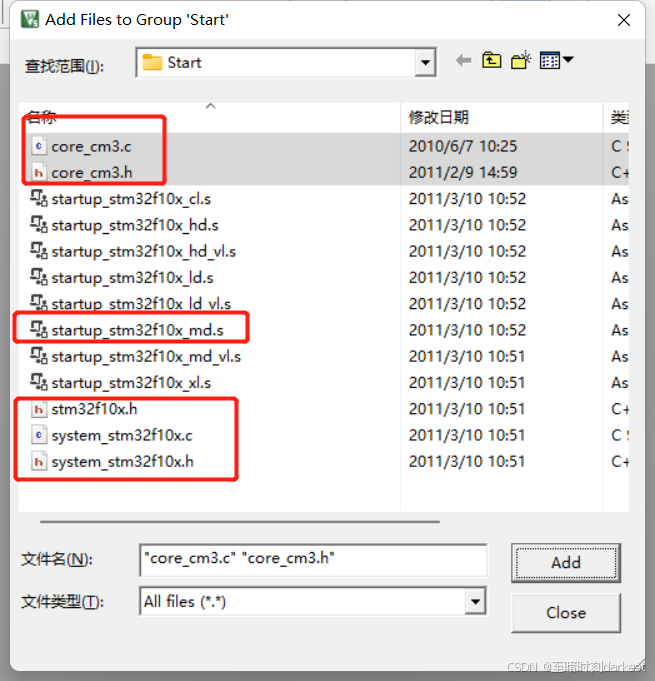

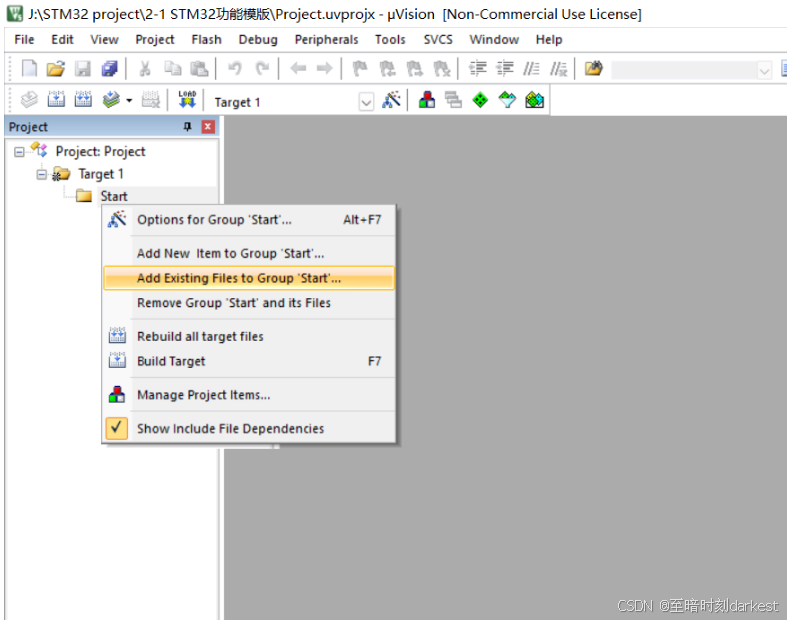

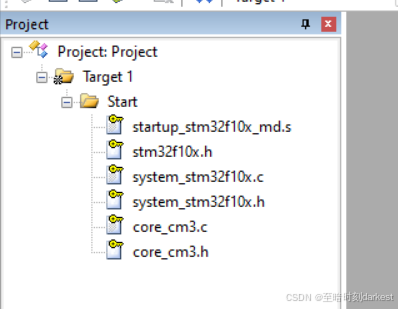

Source Group 1改为存放启动文件的文件夹名称“Start”，并添加文件：

startup_stm32f10x_md.s、stm32f10x.h、system_stm32f10x.c、system_stm32f10x.h、core_cm3.c、core_cm3.h

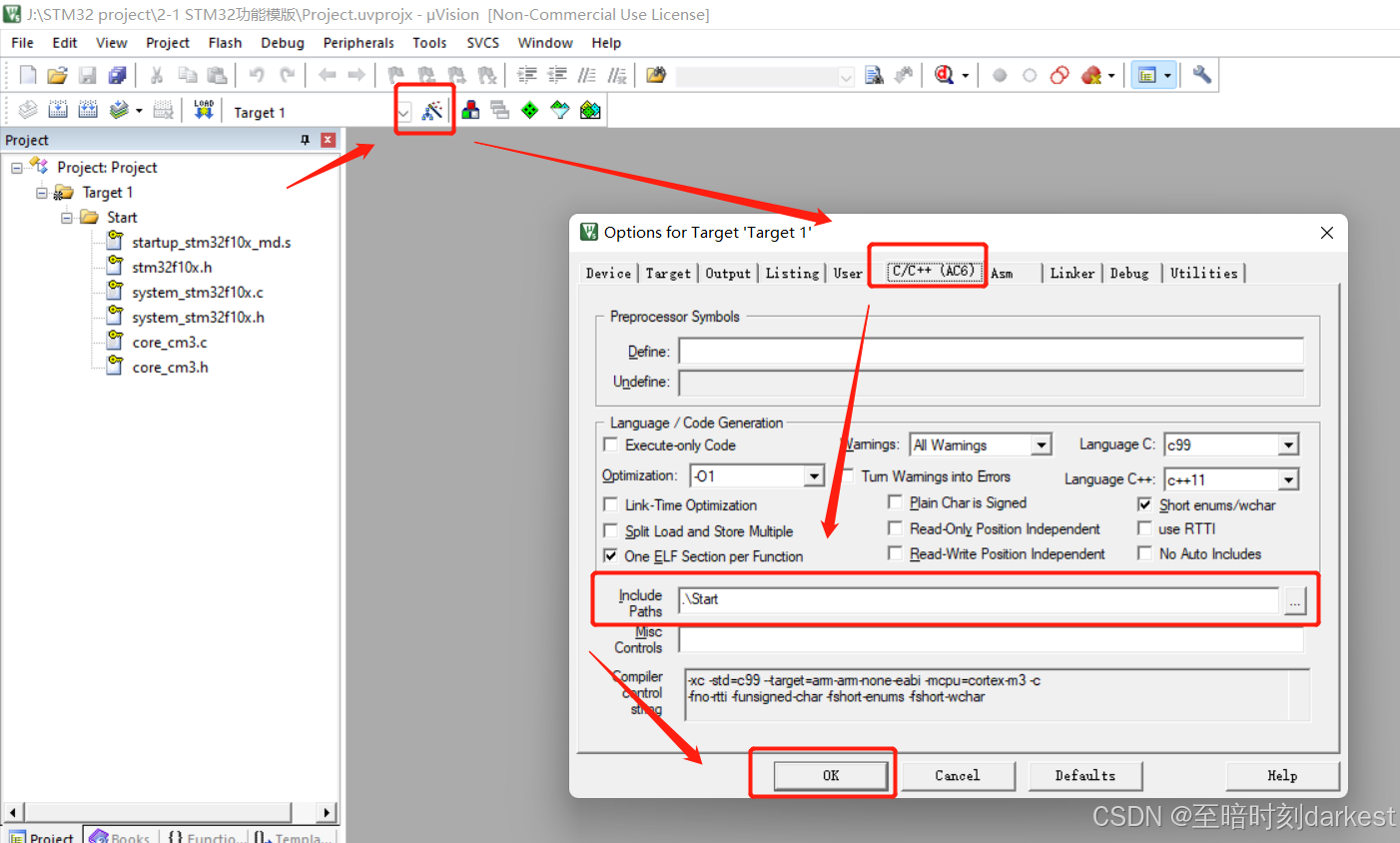

配置项目头文件

新建main函数

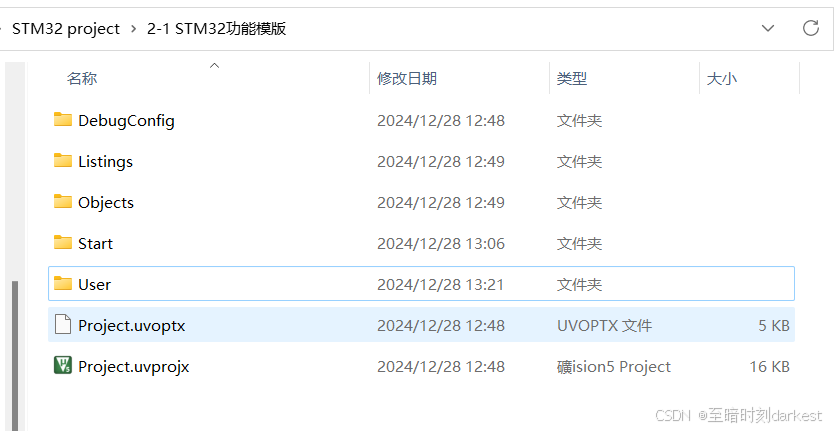

1、在项目文件内新建“User”文件夹

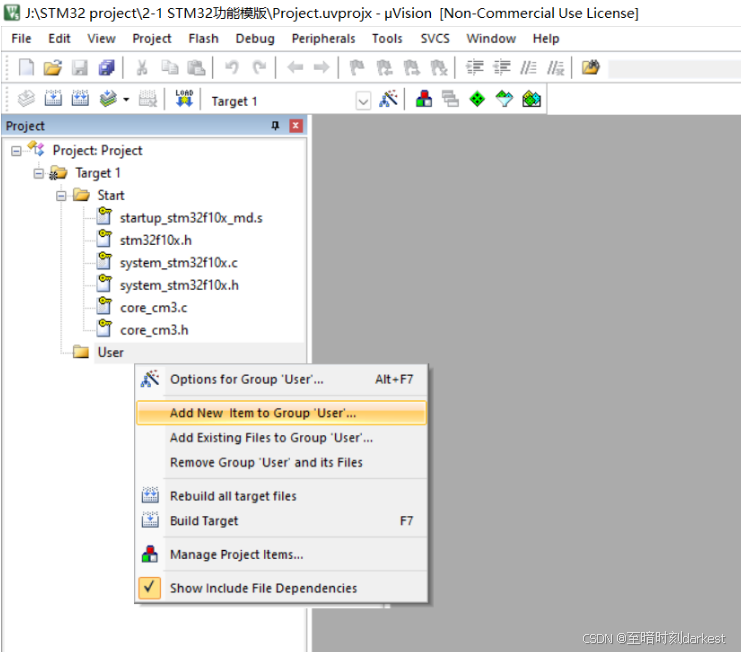

2、在项目中点target右键添加组，修改组名为“User”

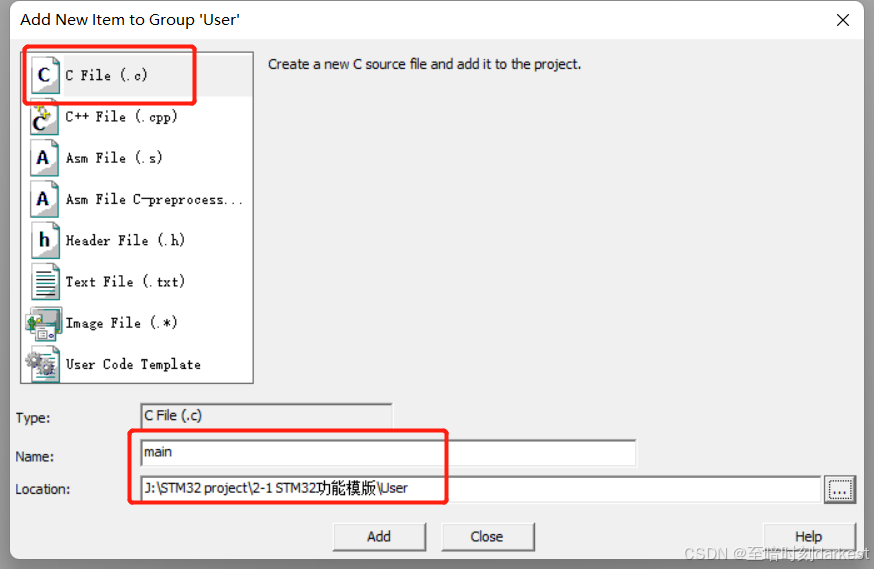

3、在"User"组内右键添加新文件main，放在“User”文件夹内

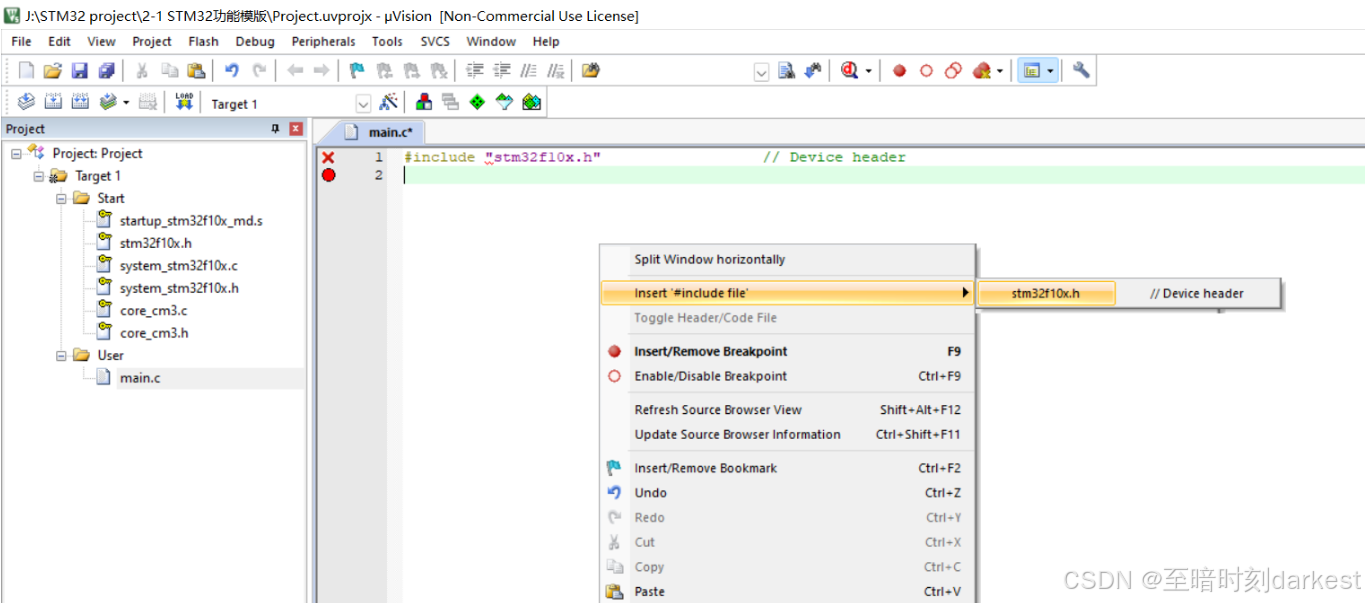

4、在main函数里右键添加头文件

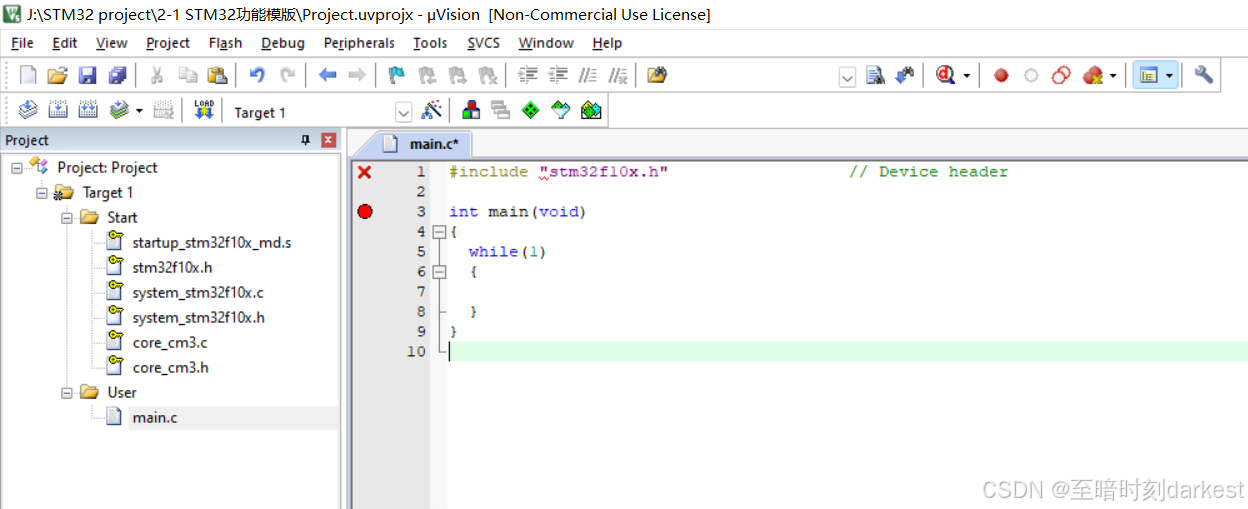

在main函数里写一个循环

#include "stm32f10x.h"                  // Device header

int main(void)
{
	while(1)
	{

	}
}

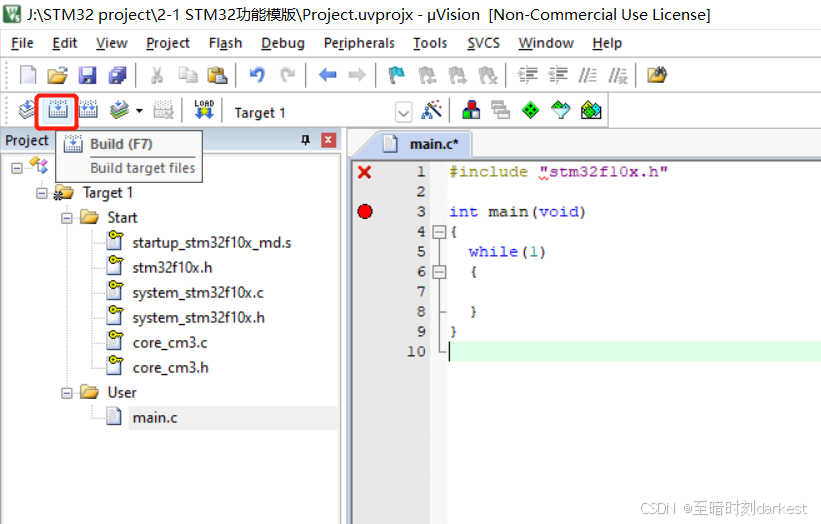

编译项目

 参考资料：

[2-2] 新建工程_哔哩哔哩_bilibili

build提示报错

Build started: Project: Project
*** Using Compiler 'V6.16', folder: 'H:\Keil_v5\ARM\ARMCLANG\Bin'
Build target 'Target 1'
Start/core_cm3.c(445): error: non-ASM statement in naked function is not supported
  uint32_t result=0;

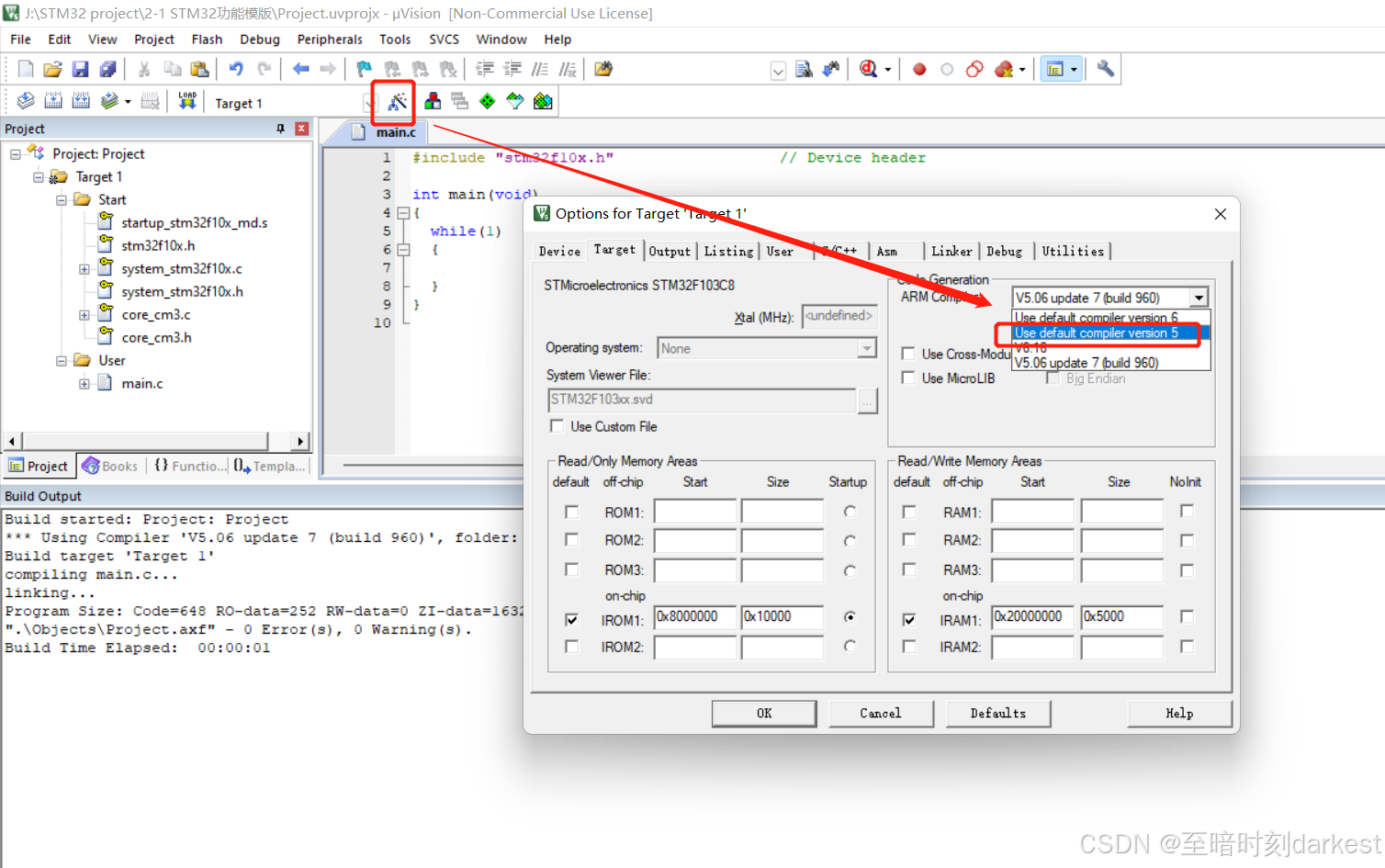

将版本改为5

参考资料

keil5.39版本报错：Start/core_cm3.c(445): error: non-ASM statement in naked function is not supported；_keil 5.39-优快云博客

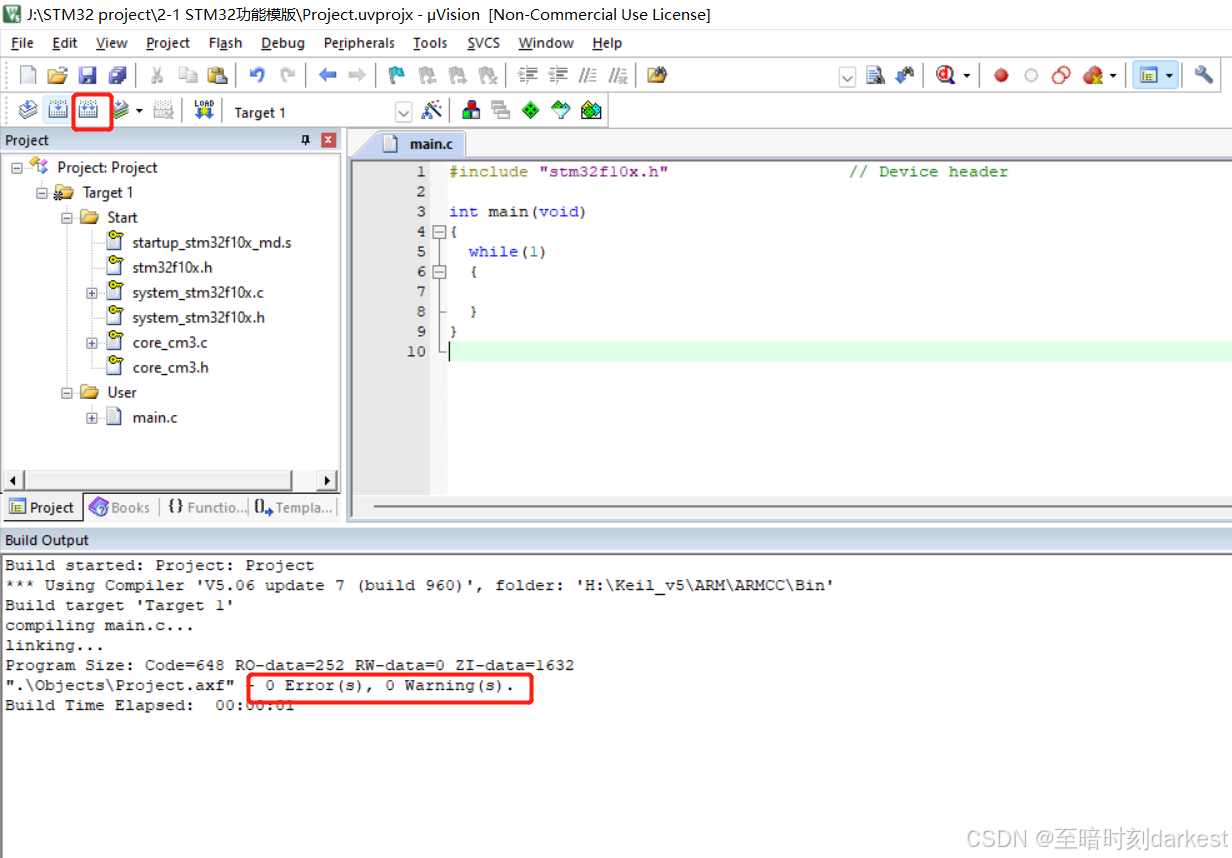

编译项目

软件设置

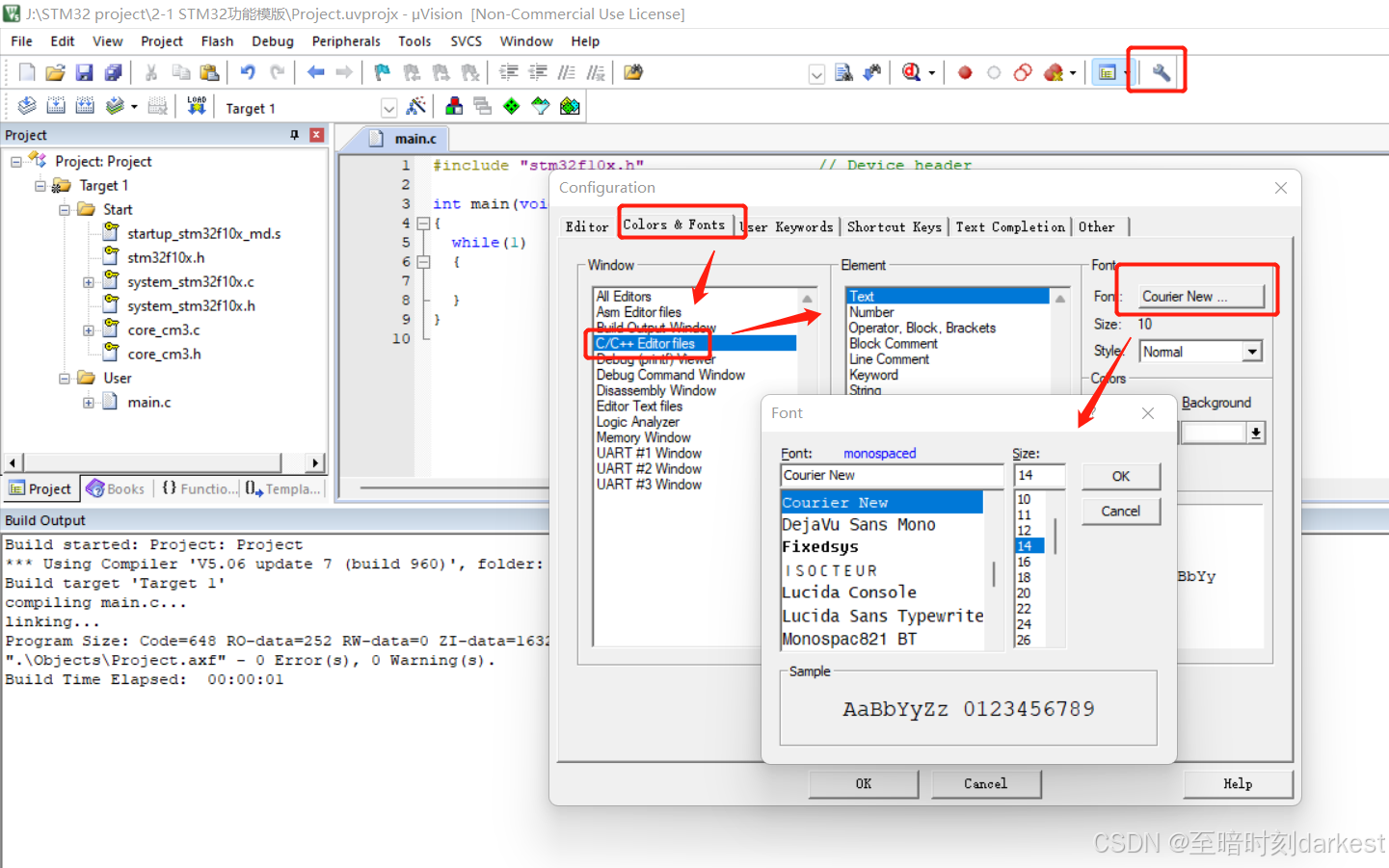

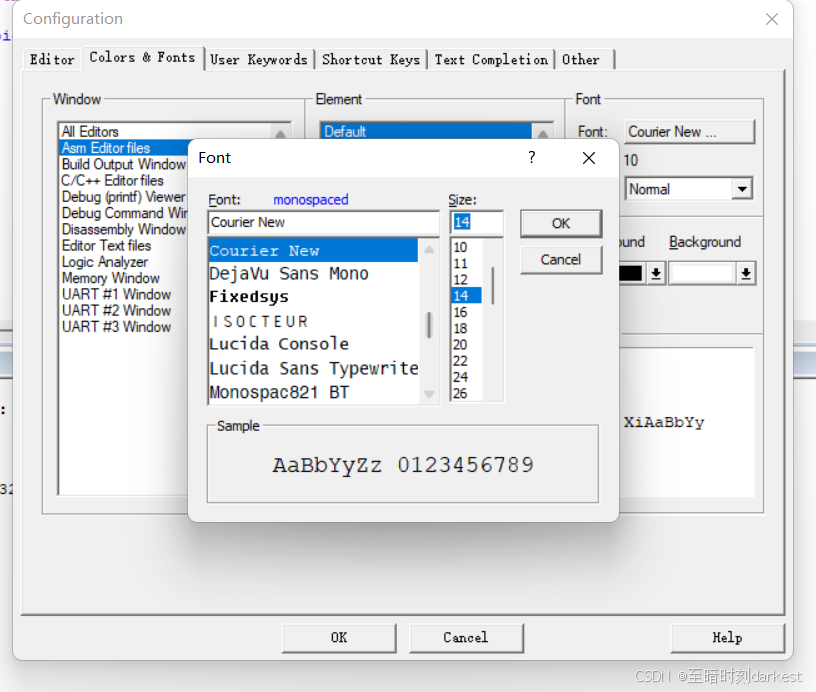

调整字体

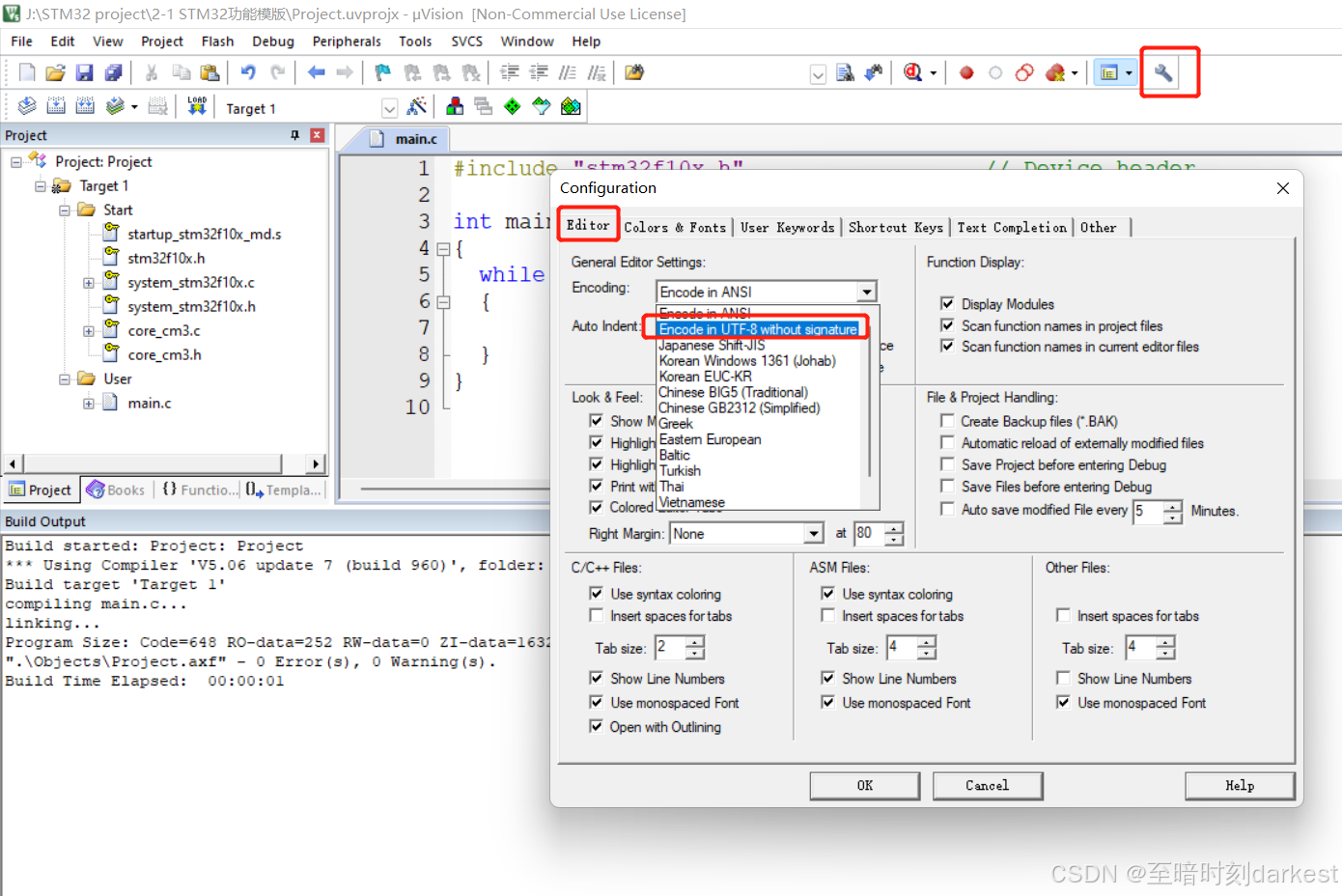

调整编码格式

选择utf-8

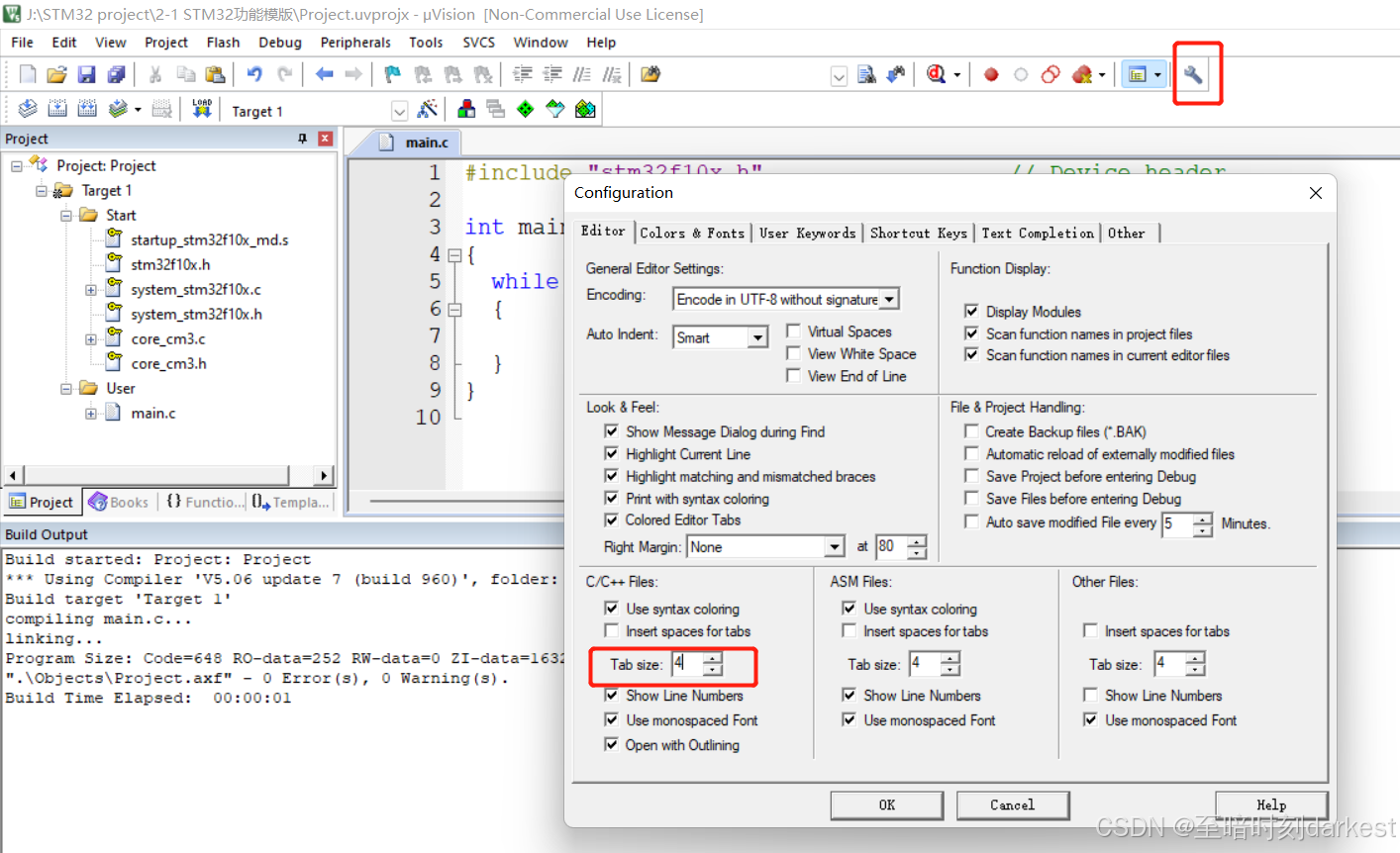

修改缩进大小

改为4

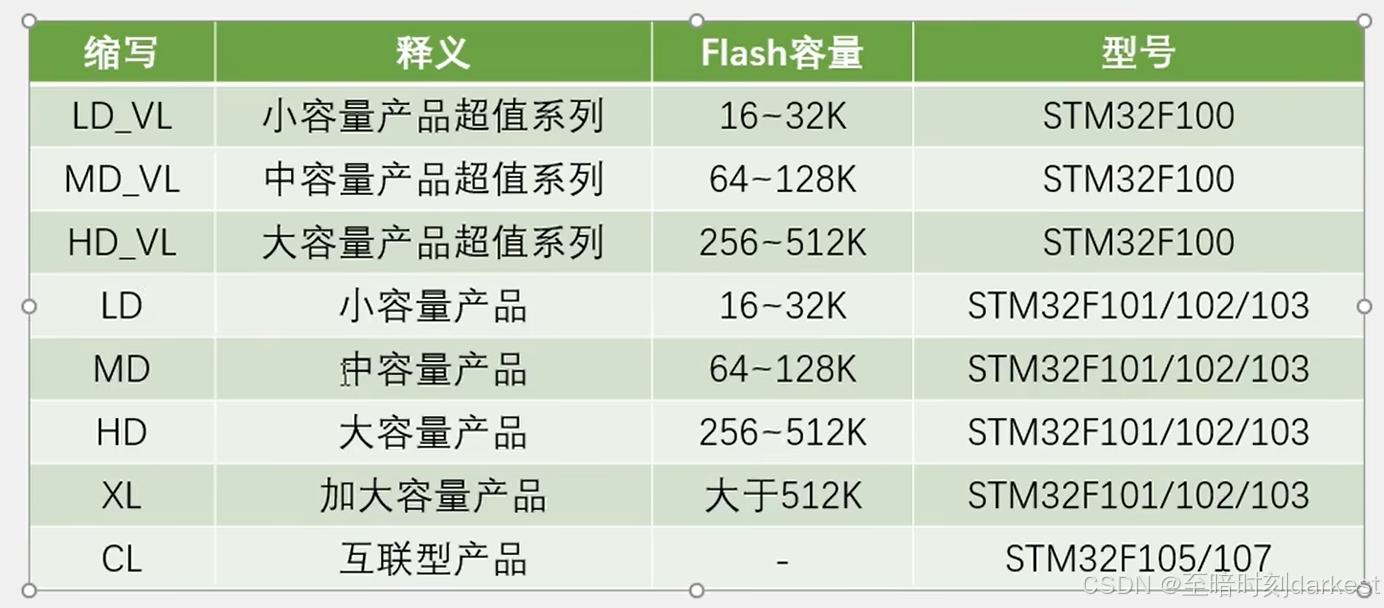

型号分类及缩写

C8T6是Flash是64K，选择MD启动文件
