将程序烧录到Flash中

将程序烧录到flash中的目的

.sof文件不能烧录进flash中，导致掉电程序丢失

将.sof文件转换成.jic文件的流程

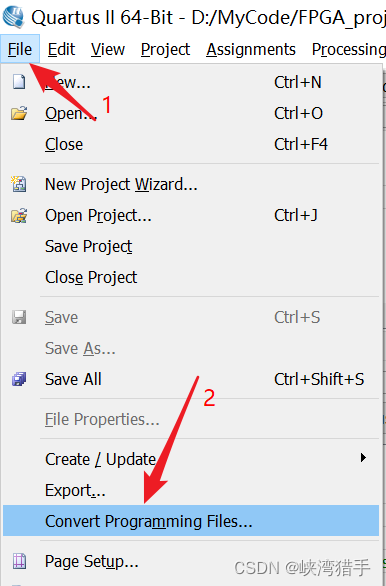

  1. 进入Convert Programming Files中
    在这里插入图片描述

  2. 配置输出文件类型
    在这里插入图片描述

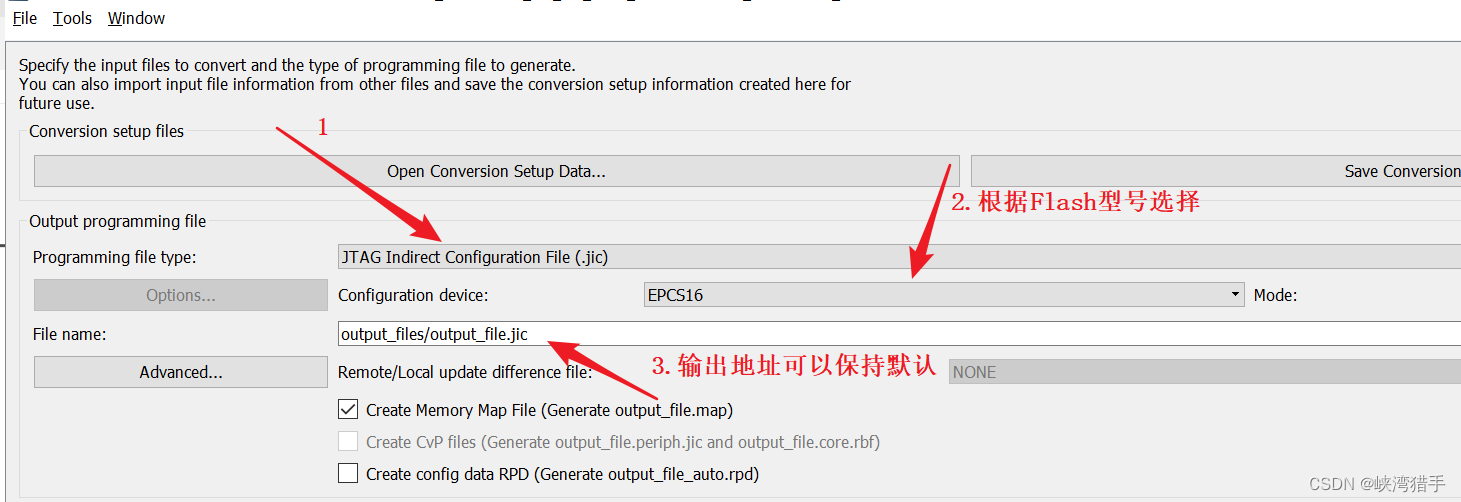

    • 选择输出.jic文件
    • 根据flash的具体型号选择Configuration Device的类型（EPCS16）
    • 输出路径可默认

  3. 选择芯片器件
    在这里插入图片描述

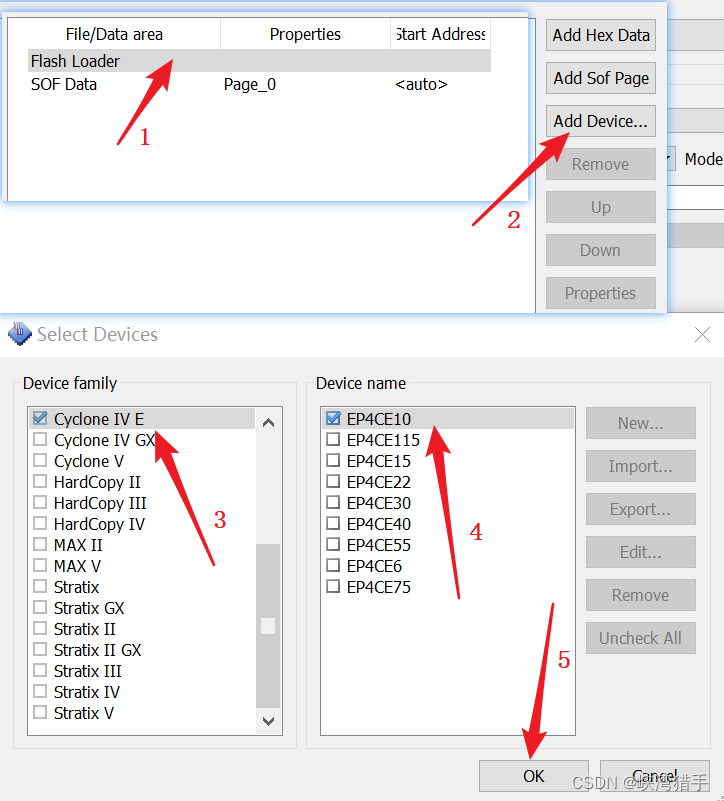

    • 选择Flash Loader，再点击右侧Add Device
    • 选择具体的芯片，再点击OK
