使用独立Ironpython 脚本运行Ansys electronics进行建模（一）

参考文档

• 官方文档——Maxwell help—2022R1
• 官方文档——Maxwell Scripting Guide

可以在ansys electronics desktop 软件中上方栏目中点击help可以找到文档

• Help >Maxwell Scripting Help
• Help >Maxwell PDFs >Maxwell Scripting

1.💗IronPython 运行模式

• ⭐️桌面 IronPython：这是最常用的方式，在 Ansys Electronics Desktop 内部执行脚本时，能够访问该软件的所有功能、API 和 GUI 控件。它能够直接调用软件中的对象和方法，提供丰富的功能与交互。
  -⭐️独立 IronPython：这种方式更灵活，可以在没有 GUI 的情况下运行脚本，但支持的功能有限。独立模式主要支持 COM（组件对象模型）方式调用，适合于不依赖于图形界面的批处理或自动化任务。

1.1 . ❤️在桌面编写IronPython

桌面编写脚本：Tools > Open Command Window, to open the IronPython Command Window:

1.2 . ❤️在外部独立环境下编写IronPython

1️⃣运行独立IronPython

• 命令行调用：要使用独立 IronPython，需要使用特定的命令行调用 ipy64.exe，这是 IronPython 的 64 位版本。运行时必须指定脚本的完整路径。
• 位置：为了找到 ipy64.exe，你需要根据 Ansys 的安装路径及版本信息准确定位到该文件。在示例中，给出了一条具体路径：
  C:\Program Files\AnsysEM\v221\Win64\common\IronPython\ipy64.exe

2️⃣设置默认程序：

• 为了方便起见，你可以将 ipy64.exe 设置为你的 Python 脚本的默认解释器，这样以后只需要双击 .py 文件就可以直接运行脚本，而不需要每次都在命令提示符中输入命令。

3️⃣创建独立脚本：

• 可以使用 Ansys Electronics Desktop 中录制的脚本作为起点。根据需要修改脚本，添加相应的模块路径，以确保所有必要的库和引用都可以找到。
• 最后，使用 ScriptEnv.Shutdown() 确保在脚本执行结束时正确关闭 Ansys 应用程序并释放资源。

2.💗示例代码

import sys
sys.path.append(r"C:\Program Files\AnsysEM\v242\Win64")# 这里需要根据自己的路径进行更改
sys.path.append(r"C:\Program Files\AnsysEM\v242\Win64\PythonFiles\DesktopPlugin")# 这里需要根据自己的路径进行更改
import ScriptEnv
ScriptEnv.Initialize("Ansoft.ElectronicsDesktop")
oDesktop.RestoreWindow()
oProject = oDesktop.NewProject()
oProject.InsertDesign("HFSS", "HFSSDesign1", "DrivenModal", "")
oDesign = oProject.SetActiveDesign("HFSSDesign1")
oEditor = oDesign.SetActiveEditor("3D Modeler")
oEditor.CreateRectangle(
[
"NAME:RectangleParameters",
"IsCovered:= ", True,
"XStart:= ", "-0.2mm",
"YStart:= ", "-3mm",
"ZStart:= ", "0mm",
"Width:= ", "0.8mm",
"Height:= ", "1.2mm",
"WhichAxis:= ", "Z"
],
[
"NAME:Attributes",
"Name:= ", "Rectangle1",
"Flags:= ", "",
"Color:= ", "(132 132 193)",
"Transparency:= ", 0,
"PartCoordinateSystem:=", "Global",
"UDMId:= ", "",
"MaterialValue:= ", "\"vacuum\"",
"SolveInside:= ", True
])
oDesign.SetDesignSettings(['NAME:Design Settings Data', 'Allow Material Override:=', True, 'Calculate Lossy Dielectrics:=', True])
oEditor.SetModelUnits(['NAME:Units Parameter', 'Units:=', 'mil', 'Rescale:=' , False ])
ScriptEnv.Shutdown()

3.💗在pycharm 里面运行示例代码

• 建立工程

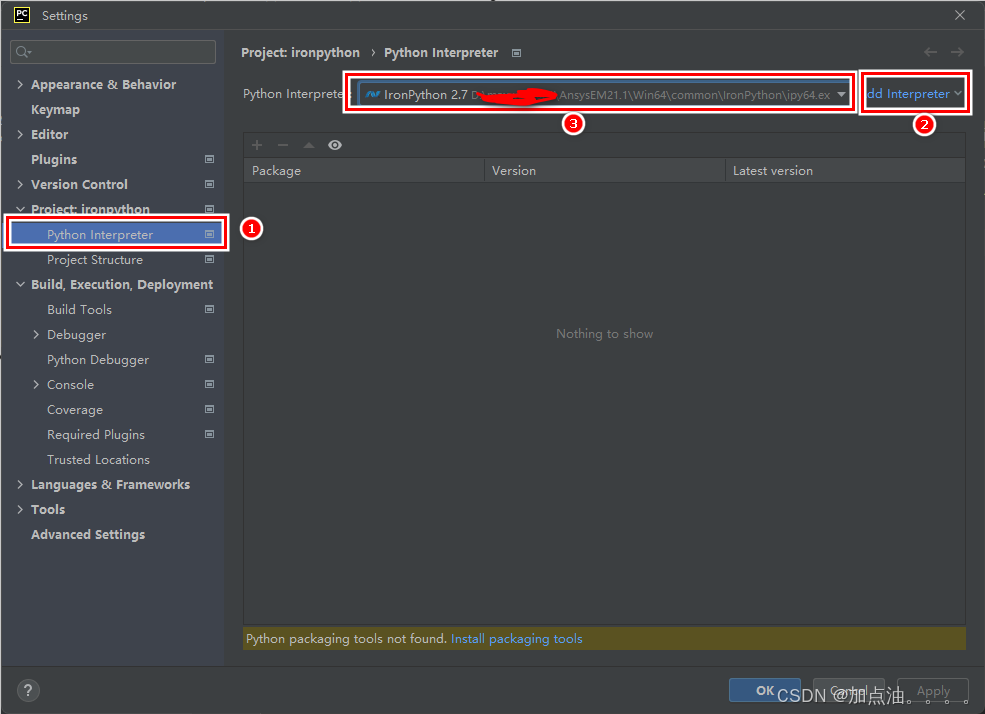

• 添加IronPython2.7编译器ipy64.exe

• 建立python 文件
• 将例程复制到python文件
• 点击运行就可以了

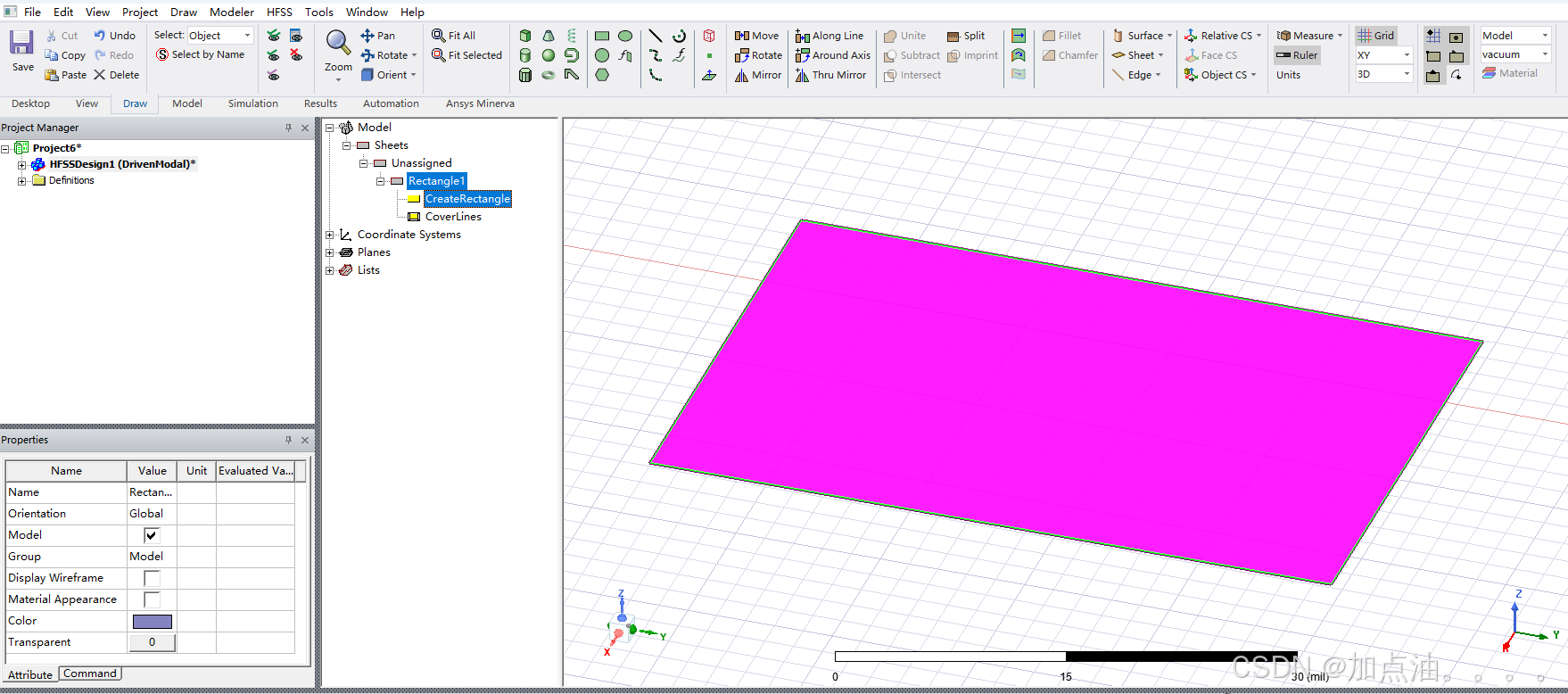

运行结果

会自动打开Ansys 软件，然后运行相关指令，运行完ansys electronics会自动退出。

❤️保存建立的ansys项目

示例程序中的程序是没有保存项目的功能的，在示例中添加这个语句就可以实现保存

oProject.SaveAs(r"xxxx:\xxxxx\xxxxx\TestProjectName.aedt","1")

⭐️ SaveAs

SaveAs 方法需要至少两个参数，在 Ansys Electronics Desktop 的 IronPython 脚本中，SaveAs 方法的基本语法如下：
oProject.SaveAs(projectPath, doOverwrite, defaultAction, overwriteActions)

• pathName：要保存的文件路径及名称。
• doOverwrite：一个长整型值，指示是否覆盖已有文件。设置为 1 表示允许覆盖，0 表示不允许。
• defaultAction 和overwriteActions是可选参数
