Allegro导出dra封装文件中pad的方法

PCB封装库资源下载平台行业IPC标准电子元件库-PCB封装库资源下载平台-IC封装网IC元器件封装网提供行业ipc标准化的封装库、元件库、pcb库、原理图库资源下载和datasheet预览服务,有pads,protel,allegro,ad软件版本电子元器件封装下载，各种电阻、电容封装下载https://www.iclib.com/

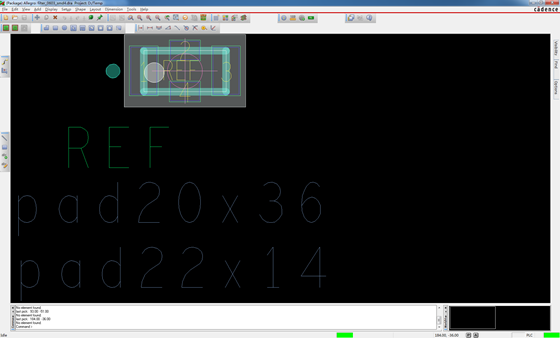

1. 打开需要处理的封装文件，即dra文件。

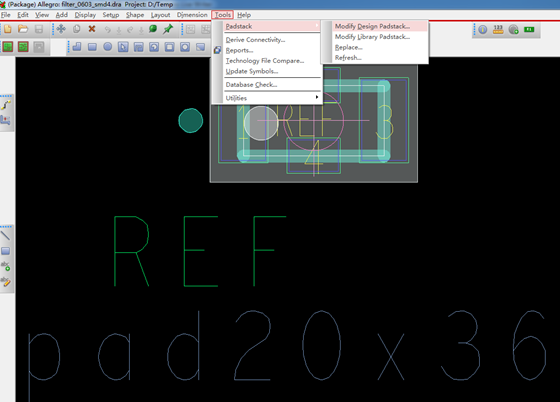

2. 点击Tools—>Padstack—>Modify Design Padstack，修改当前设计所使用的焊盘。

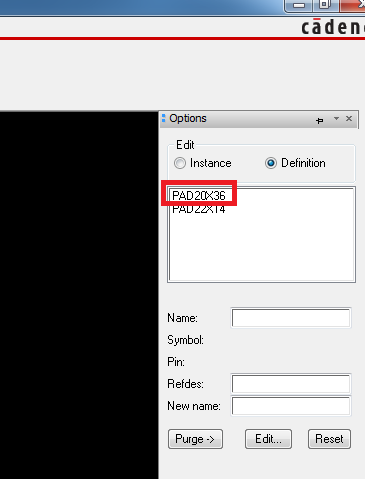

3. 将鼠标移植右侧菜单Options上，会出现该封装中所用的焊盘，双击需要导出的焊盘，例如PAD20x36。

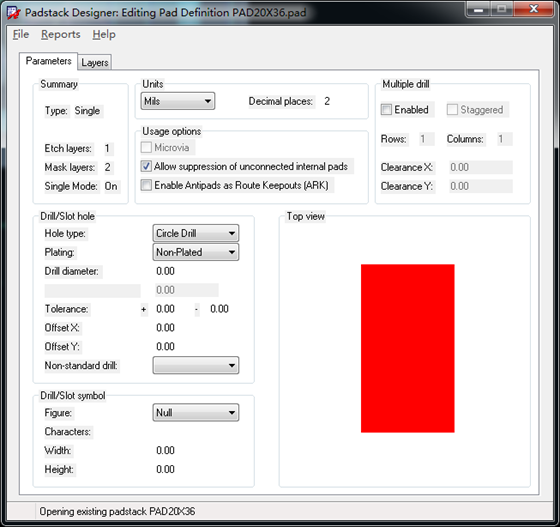

4. 这时会调用Allegro自带的Padstack Designer小工具。

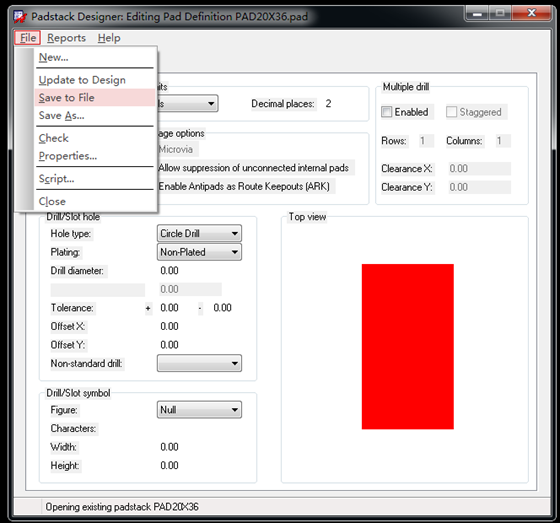

5. 点击File—>Save to file即可将焊盘保存为pad文件，可以在封装所在的目录找到这个文件。

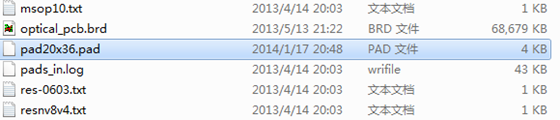

这就是刚刚导出的焊盘。

6. 重复3-5步骤，将该封装中所使用的所有焊盘全部导出。

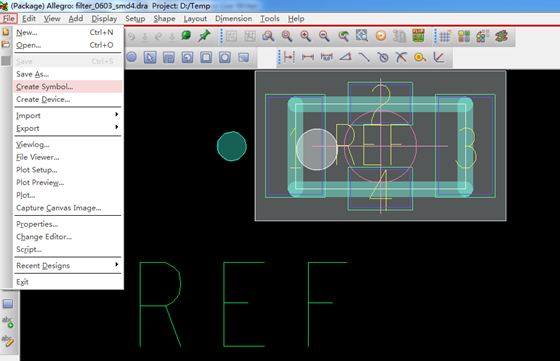

7. 最后，生成psm文件，只有psm文件才是Allegro真正可以使用的。在第1步的窗口中，点击File—>Create Symbol，即可生成相应的psm文件。
