第十一章.支持向量机SVM(Support Vector Machines)—SMO算法

第十一章.支持向量机(SVM)

11.2 支持向量机—SMO算法

1.SMO算法

Microsoft Research的John C. Platt在1998年提出针对线性SVM和数据稀疏时性能更优

1).公式

2).基本思路

先根据约束条件随机给𝛼赋值。然后每次选取两个𝛼，调节这两个𝛼使得目标函数最小。然后再选取两个𝛼，调节𝛼使得目标函数最小，以此类推。

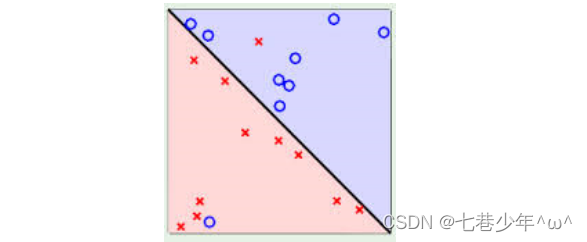

3).线性不可分的情况

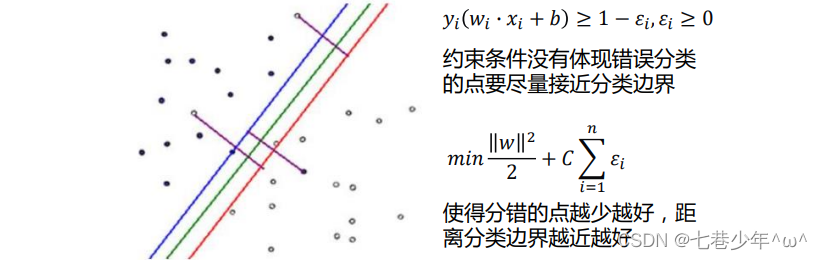

• 松弛变量(ε)与惩罚函数

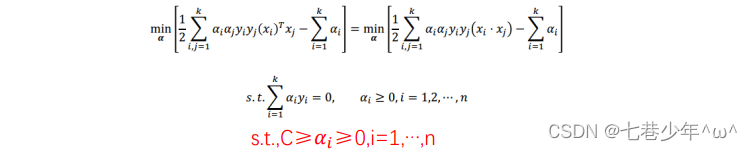

• 线性不可分情形下的对偶问题

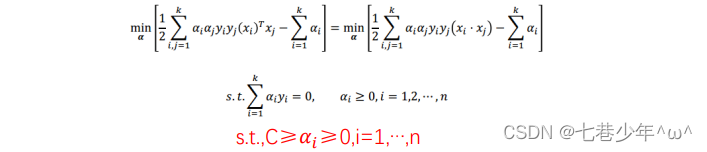

  ①.公式

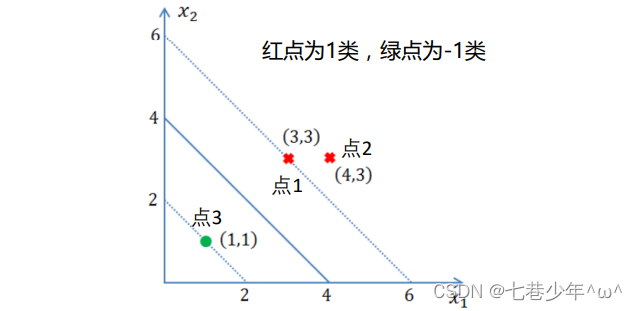

  ②.示例

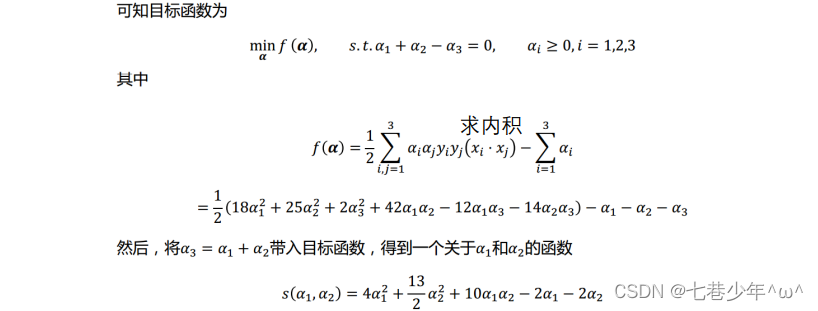

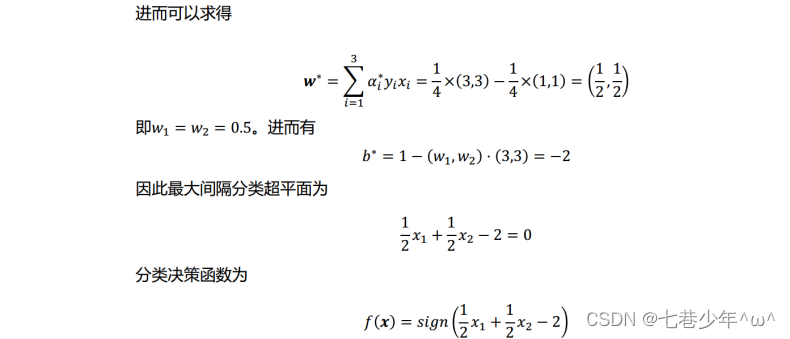

  ·计算

  • 1.


  • 2.


  • 3.


2.非线性的情况

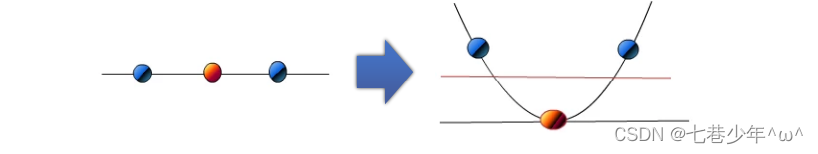

1).把低维空间的非线性问题映射到高维空间，变成求解线性问题

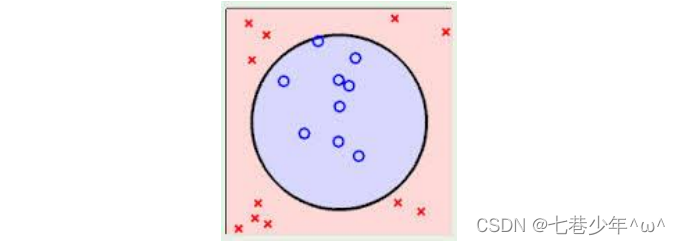

①.图像1

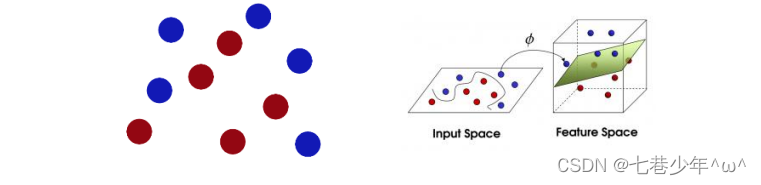

②.图像2

③.图像3

2).示例：SVM-低维映射高维

①.代码实现

import matplotlib.pyplot as plt
from sklearn import datasets

x_data, y_data = datasets.make_circles(n_samples=500, factor=.3, noise=.10)

fig = plt.figure(figsize=(8, 4))
fig.add_subplot(121)
plt.scatter(x_data[:, 0], x_data[:, 1], c=y_data)
plt.title("LowData")

z_data = x_data[:, 0] ** 2 + x_data[:, 1] ** 2
ax = fig.add_subplot(122, projection='3d')
ax.scatter(x_data[:, 0], x_data[:, 1], z_data, c=y_data, s=20)
plt.title("HighData")
plt.show()

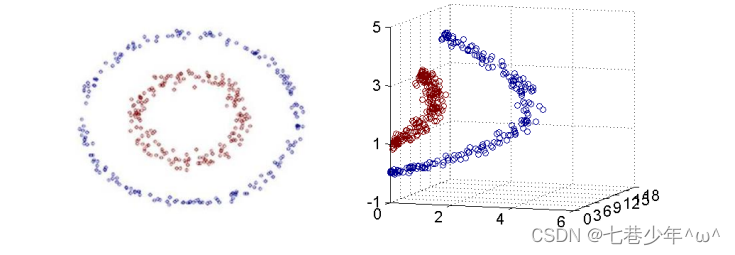

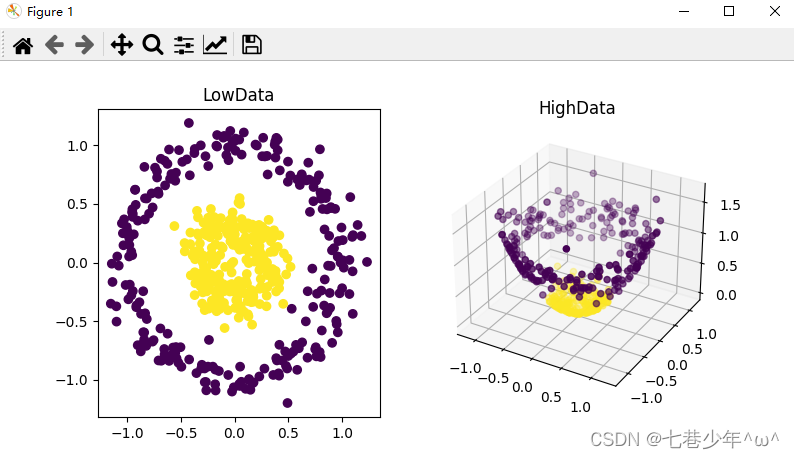

②.结果展示

3.映射举例

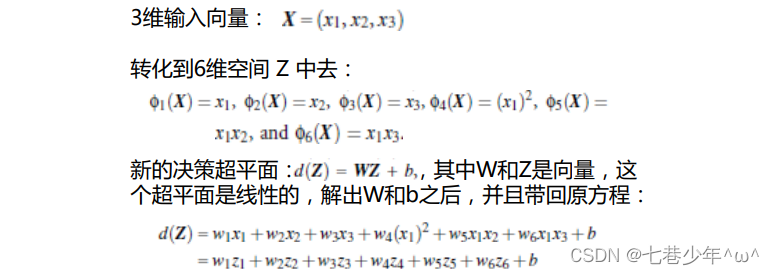

1).映射方法

2).存在的问题

①.原本的代价函数

②.映射后的代价函数

③.存在的问题：维度灾难

• 红色的地方要使用映射后的样本向量做内积，若最初的特征是n维的，我们把它映射到n²维，然后在计算，这样需要的时间就从原来的O(n)，变成了O(n²)

④.优化方法

i).引入核函数

我们可以构造核函数使得运算结果等同于非线性映射，同时运算量要远远小于非线性映射。

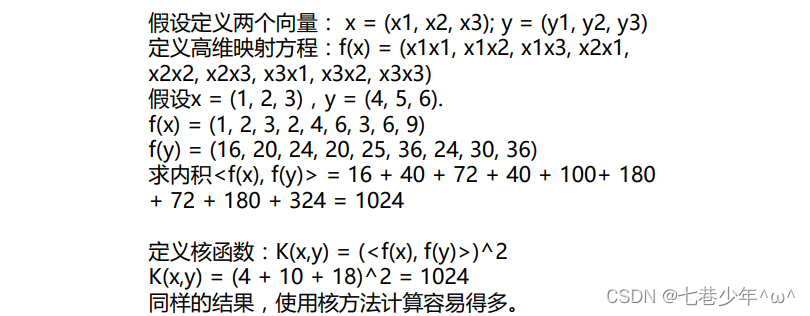

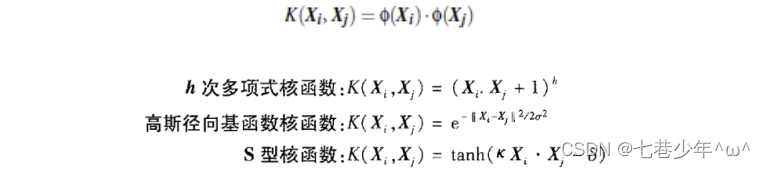

ii).核函数举例

4.SVM优点

1).训练好的模型的算法复杂度是由支持向量的个数决定的，而不是由数据的维度决定的。所以SVM不太容易产生overfitting

2).SVM训练出来的模型完全依赖于支持向量(SupportVectors), 即使训练集里面所有非支持向量的点都被去除，重复训练过程，结果仍然会得到完全一样的模型。

3).一个SVM如果训练得出的支持向量个数比较小，SVM训练出的模型比较容易被泛化。

5.示例

1).示例1：SVM-线性分类

①.代码实现

import numpy as np
import matplotlib.pyplot as plt
from sklearn import svm

# 随机创建40个点
x_data = np.r_[np.random.randn(20, 2) - [2, 2], np.random.randn(20, 2) + [2, 2]]  # np.r_是按列连接两个矩阵
y_data = [0] * 20 + [1] * 20

# svm
model_svm = svm.SVC(kernel='linear')
model_svm.fit(x_data, y_data)

coef = model_svm.coef_

# 截距
intercept = model_svm.intercept_

# 获取分离平面
k = -coef[0][0] / coef[0][1]
b = -intercept / coef[0][1]

x_test = np.array([[-5], [5]])
y_test = k * x_test + b

# 画出通过支持向量的分界线
b1 = model_svm.support_vectors_[0]
y_down = k * x_test + (b1[1] - k * b1[0])

b2 = model_svm.support_vectors_[-1]
y_up = k * x_test + (b2[1] - k * b2[0])

# 绘图
plt.scatter(x_data[:, 0], x_data[:, 1], c=y_data)
plt.plot(x_test, y_test, 'k')
plt.plot(x_test, y_down, 'r--')
plt.plot(x_test, y_up, 'b--')
plt.show()

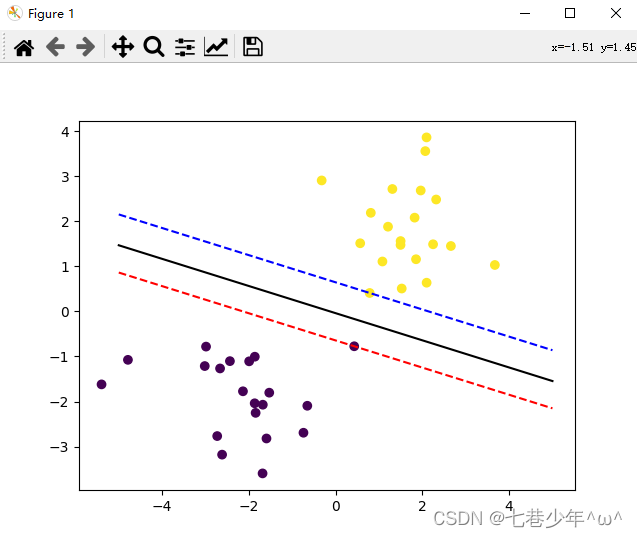

②.结果展示

2).示例2：SVM-非线性分类

①.代码实现

import numpy as np
import matplotlib.pyplot as plt
from sklearn import svm


def drawImage(x_data, y_data):
    x0 = []
    y0 = []
    x1 = []
    y1 = []

    # 切分不同类别的数据
    for i in range(len(y_data)):
        if y_data[i] == 0:
            x0.append(x_data[i, 0])
            y0.append(x_data[i, 1])
        else:
            x1.append(x_data[i, 0])
            y1.append(x_data[i, 1])

    scatter1 = plt.scatter(x0, y0, c='r', marker='o')
    scatter2 = plt.scatter(x1, y1, c='b', marker='x')

    plt.legend(handles=[scatter1, scatter2], labels=['label0', 'label1'], loc='best')


def drawContour(x_data, y_data, model):
    x_min, x_max = x_data[:, 0].min() - 1, x_data[:, 0].max() + 1
    y_min, y_max = x_data[:, 1].min() - 1, x_data[:, 1].max() + 1

    xx, yy = np.meshgrid(np.arange(x_min, x_max, 0.02),
                         np.arange(y_min, y_max, 0.02))
    z = model.predict(np.c_[xx.ravel(), yy.ravel()])
    zz = z.reshape(xx.shape)
    plt.contourf(xx, yy, zz)
    drawImage(x_data, y_data)


# 载入数据
data = np.genfromtxt('F:\\LR-testSet2.txt', delimiter=',')
x_data = data[:, :-1]
y_data = data[:, -1]

# 加载模型
# 'linear', 'poly', 'rbf', 'sigmoid'
model = svm.SVC(kernel='rbf', C=2, gamma=1)
model.fit(x_data, y_data)

# 精度
score = model.score(x_data, y_data)
print(score)

# 绘图
drawContour(x_data, y_data, model)
plt.show()

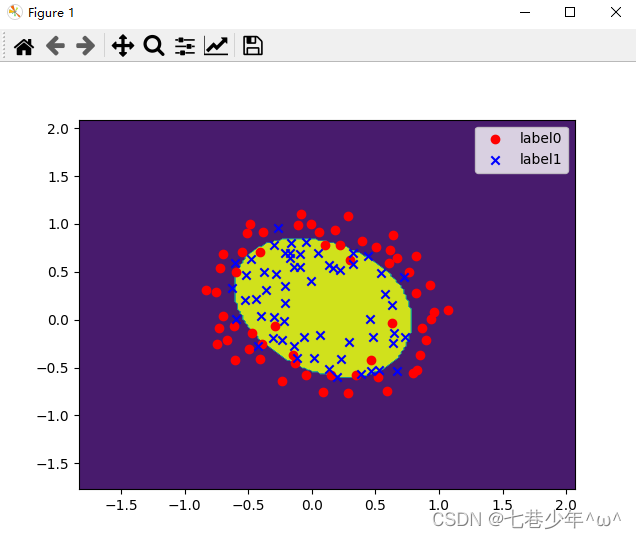

②.结果展示
