片内RAM读写测试实验

片内RAM读写测试实验

概念

RAM是FPGA中常用的基础模块，可广泛用于缓存数据的情况，同样它也是 ROM，FIFO 的基础。
官方已经提供了RAM的IP核进行例化即可。

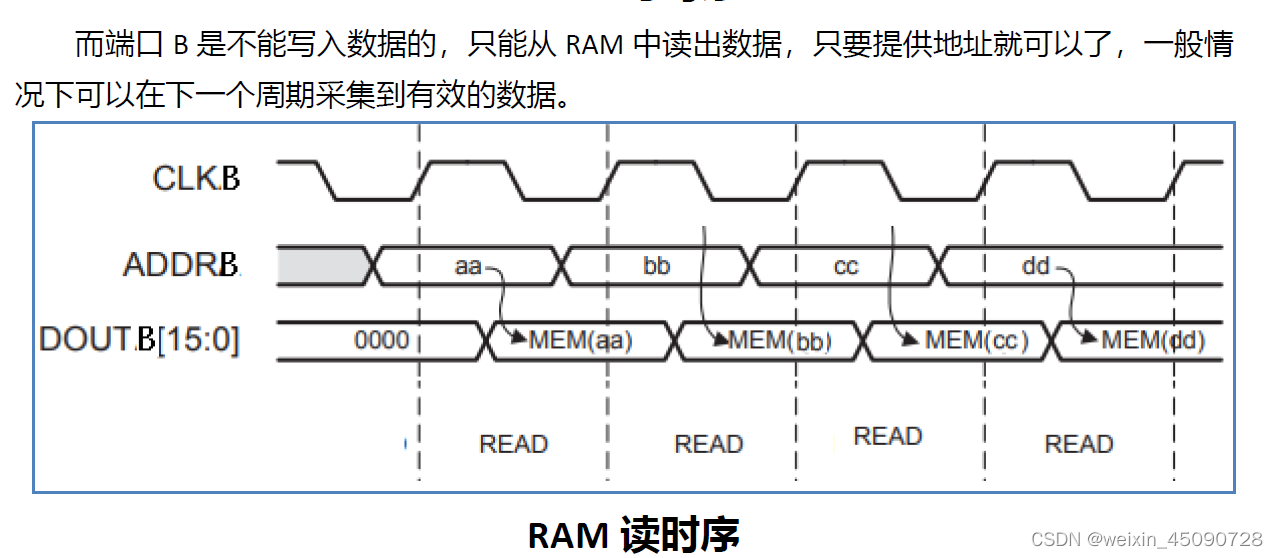

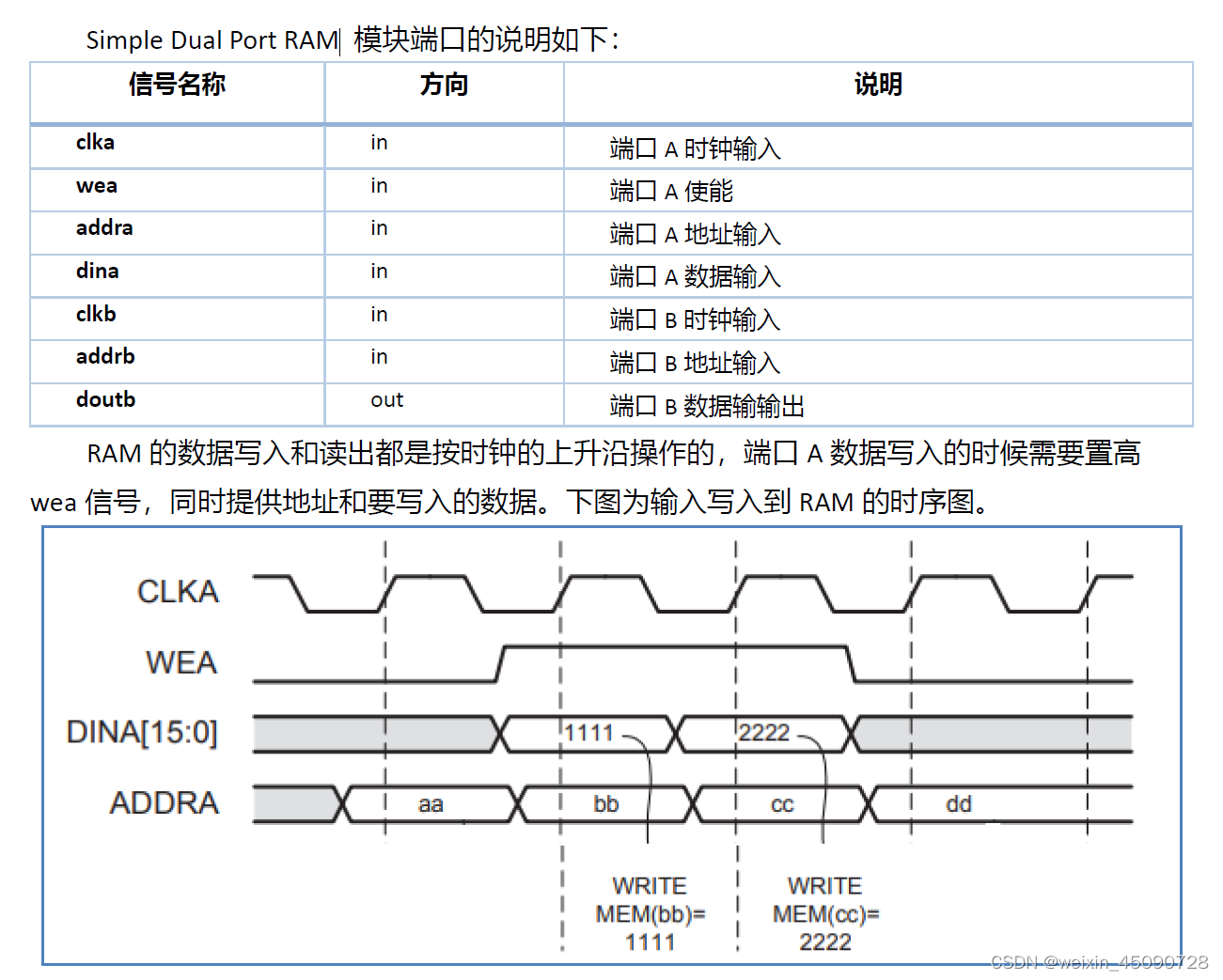

读写时序（具体还是要看官方资料）：

过程

1. 创建工程

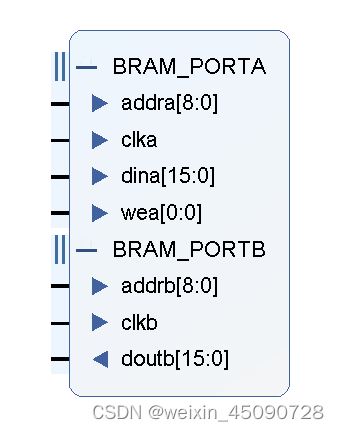

2. 在ip catalog里面搜索ram，选择Block Memory Generator，双击并进行设置即可。

代码

向RAM端口A写入一串连续数据，只写一次，并从端口B读出。

`timescale 1ns / 1ps
//
module ram_test(
    input sys_clk_p, //system clock 200Mhz on board
    input sys_clk_n, //system clock 200Mhz on board
    input rst_n //复位信号，低电平有效
    );
//-----------------------------------------------------------
reg [8:0] w_addr; //RAM PORTA写地址
reg [15:0] w_data; //RAM PORTA写数据
reg wea; //RAM PORTA使能
reg [8:0] r_addr; //RAM PORTB读地址
wire [15:0] r_data; //RAM PORTB读数据

wire clk ;
IBUFDS IBUFDS_inst (
.O(clk), // Buffer output
.I(sys_clk_p), // Diff_p buffer input (connect directly to top-level port)
.IB(sys_clk_n) // Diff_n buffer input (connect directly to top-level port)
);
//产生RAM PORTB读地址
always @(posedge clk or negedge rst_n)
begin
    if(!rst_n)
        r_addr <= 9'd0;
    else if (|w_addr) //w_addr位或，不等于0
        r_addr <= r_addr+1'b1;
    else
        r_addr <= 9'd0;
end


//产生RAM PORTA写使能信号
always@(posedge clk or negedge rst_n)
begin
if(!rst_n)
    wea <= 1'b0;
else
    begin
    if(&w_addr) //w_addr的bit位全为1，共写入512个数据，写入完成
        wea <= 1'b0;
    else
        wea <= 1'b1; //ram写使能
    end
end


//产生RAM PORTA写入的地址及数据
always@(posedge clk or negedge rst_n)
begin
    if(!rst_n)
        begin
        w_addr <= 9'd0;
        w_data <= 16'd1;
        end
    else
        begin
        if(wea) //ram写使能有效
            begin
            if (&w_addr) //w_addr的bit位全为1，共写入512个数据，写入完成
                begin
                w_addr <= w_addr ; //将地址和数据的值保持住，只写一次RAM
                w_data <= w_data ;
                end
            else
                begin
                w_addr <= w_addr + 1'b1;
                w_data <= w_data + 1'b1;
                end
            end
        end
end

//实例化RAM
ram_ip ram_ip_inst (
    .clka (clk ), // input clka
    .wea (wea ), // input [0 : 0] wea
    .addra (w_addr ), // input [8 : 0] addra
    .dina (w_data ), // input [15 : 0] dina
    .clkb (clk ), // input clkb
    .addrb (r_addr ), // input [8 : 0] addrb
    .doutb (r_data ) // output [15 : 0] doutb
);

//实例化ila逻辑分析仪
ila_0 ila_0_inst (
    .clk (clk ),
    .probe0 (r_data ),
    .probe1 (r_addr )
);

endmodule

`timescale 1ns / 1ps
//

module vtf_ram_test;
// Inputs
reg sys_clk_p;
reg rst_n ;
wire sys_clk_n;

ram_test uut(
    .sys_clk_p(sys_clk_p),
    .sys_clk_n(sys_clk_n),
    .rst_n(rst_n)
    );

initial
begin
    // Initialize Inputs
    sys_clk_p = 0;
    rst_n = 0;
    // Wait for global reset to finish
    #1000;
    rst_n = 1;
end

//Create clock
always #2.5 sys_clk_p = ~ sys_clk_p; assign sys_clk_n = ~sys_clk_p ;

endmodule

仿真

在线仿真

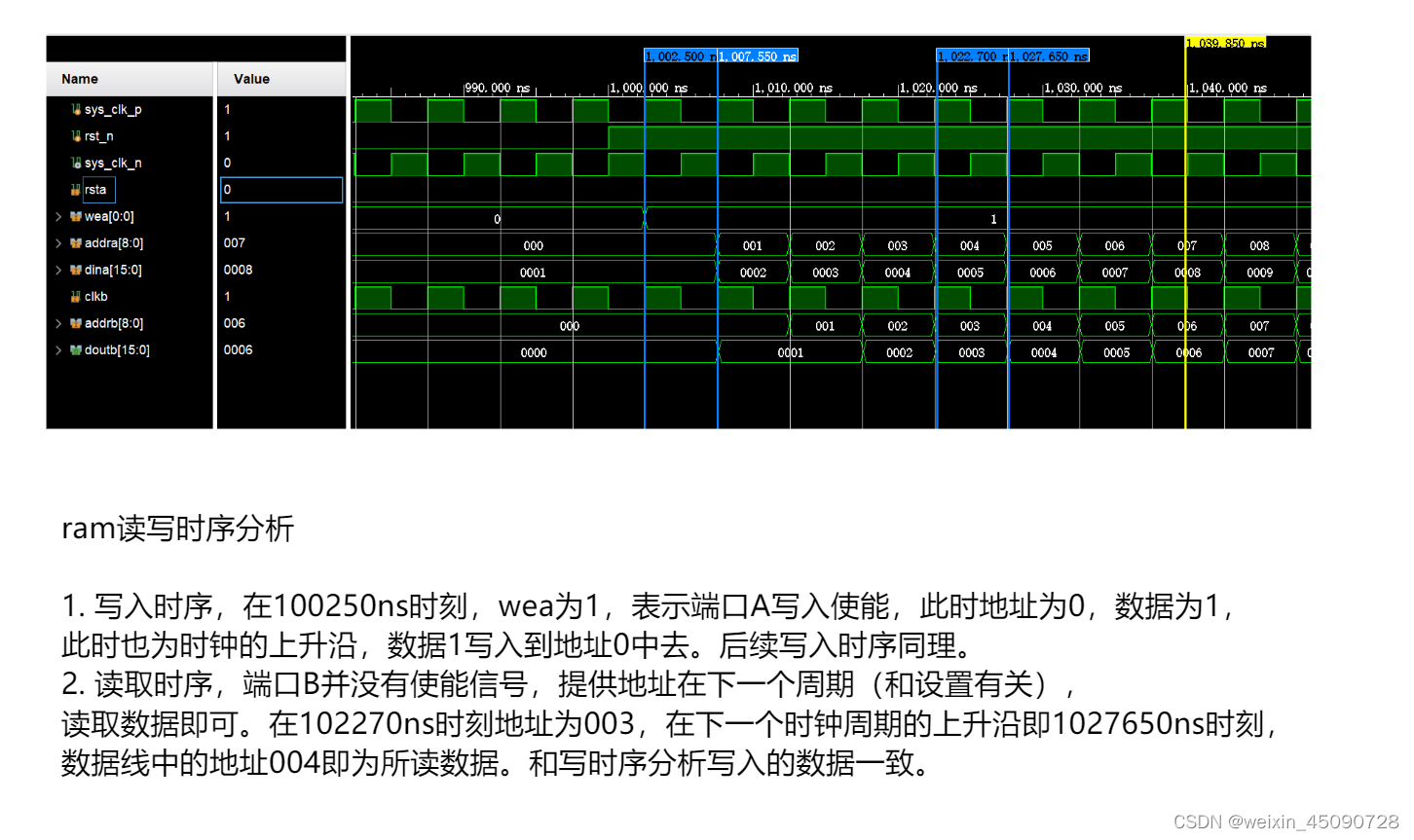

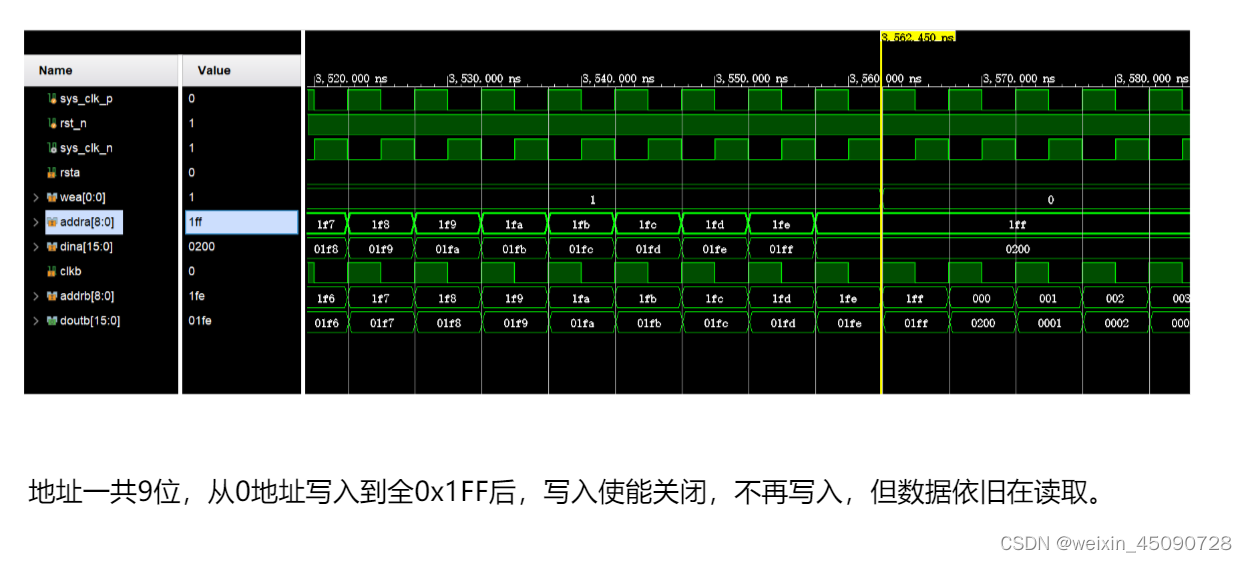

仿真的话，可以把写入的值和读出的值均抓出来。

上板验证

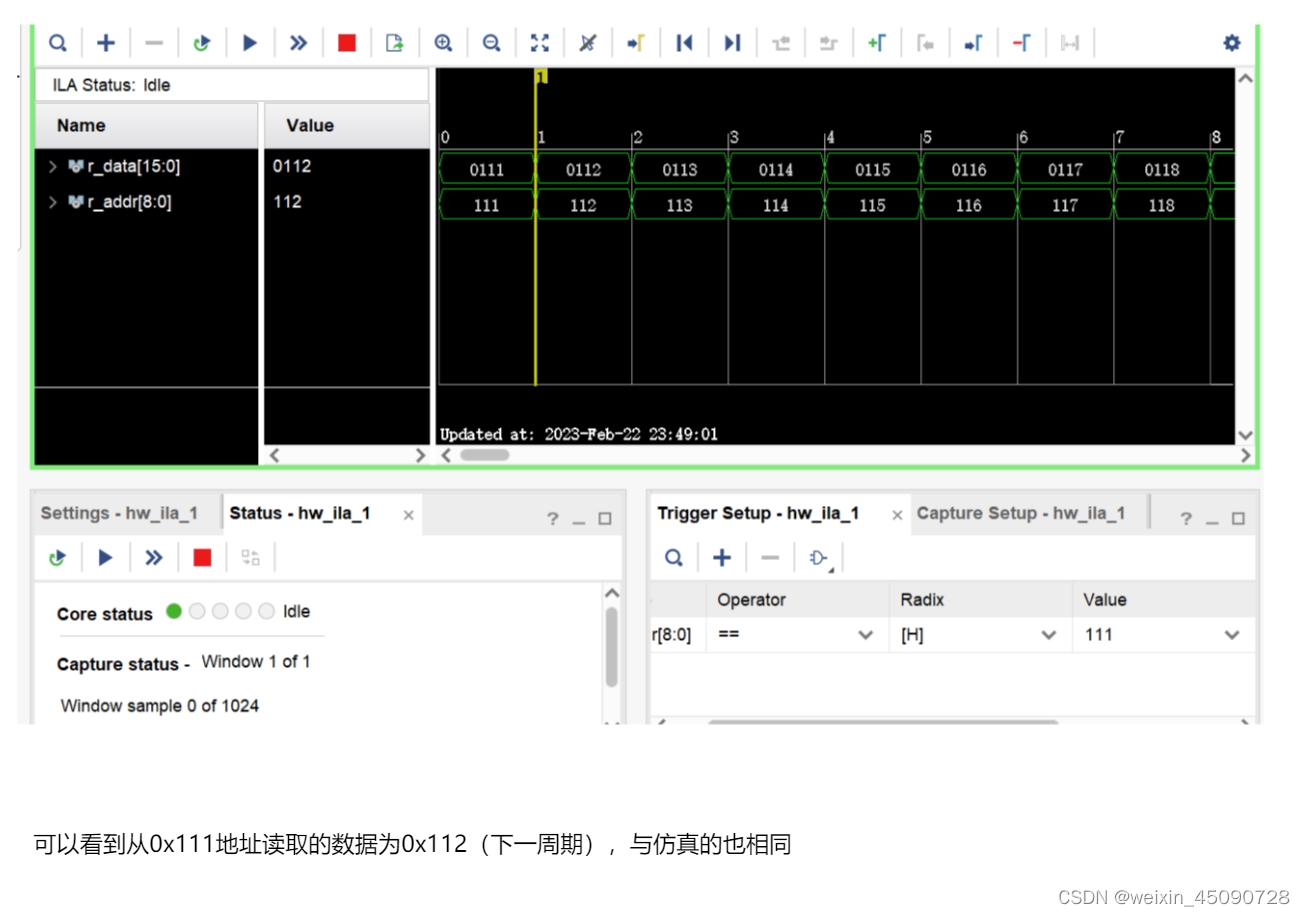

代码中只抓取了读取数据的端口，通过读取数据验证是否正确。

总结

通过控制ram的时钟，地址，数据，使能端口，根据读取和写入时序进行数据的读取。

参考资料

1. https://docs.xilinx.com/v/u/en-US/pg058-blk-mem-gen
