Xilinx中引入IP block design时无法进行make external的问题（已解决）（CRITICAL WARNING BD41-52）

最新推荐文章于 2024-12-31 11:16:13 发布
最新推荐文章于 2024-12-31 11:16:13 发布
阅读量1.3k 收藏 15
点赞数 12
分类专栏： Verilog学习 文章标签： fpga开发 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_45038397/article/details/135275226
版权

问题描述：学习使用自己封装IP并引入某个工程时，想把独立的引脚引出，却发现点了make external没有反应，同时系统报错
CRITICAL WARNING: [BD 41-51] Could not find bus definition for the interface: tmds
CRITICAL WARNING: [BD 41-49] Could not find abstraction definition for the interface: tmds
CRITICAL WARNING: [BD 41-49] Could not find abstraction definition for the interface: tmds
在这里插入图片描述

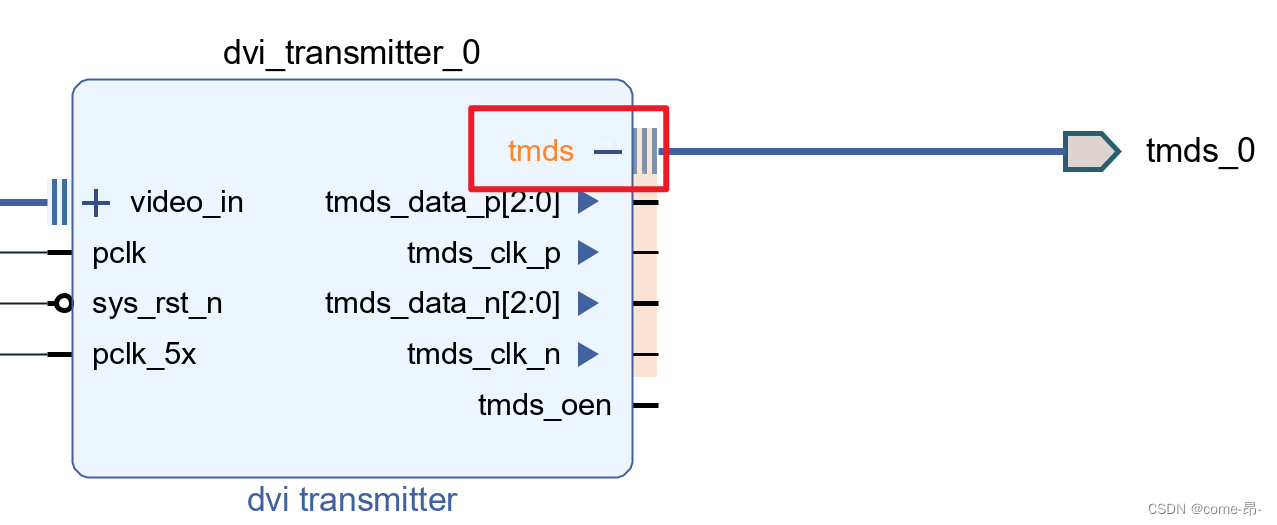

这是在使用自己的封装的dvi_transmitter的IP时出现的，
在这里插入图片描述

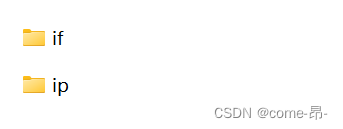

一开始报错是因为没有把自己封装好的interface文件导入到当前工程。我跟着正点原子的教程一步一步封装ip，共设置了两个文件夹，一个是ip，一个是if
在这里插入图片描述

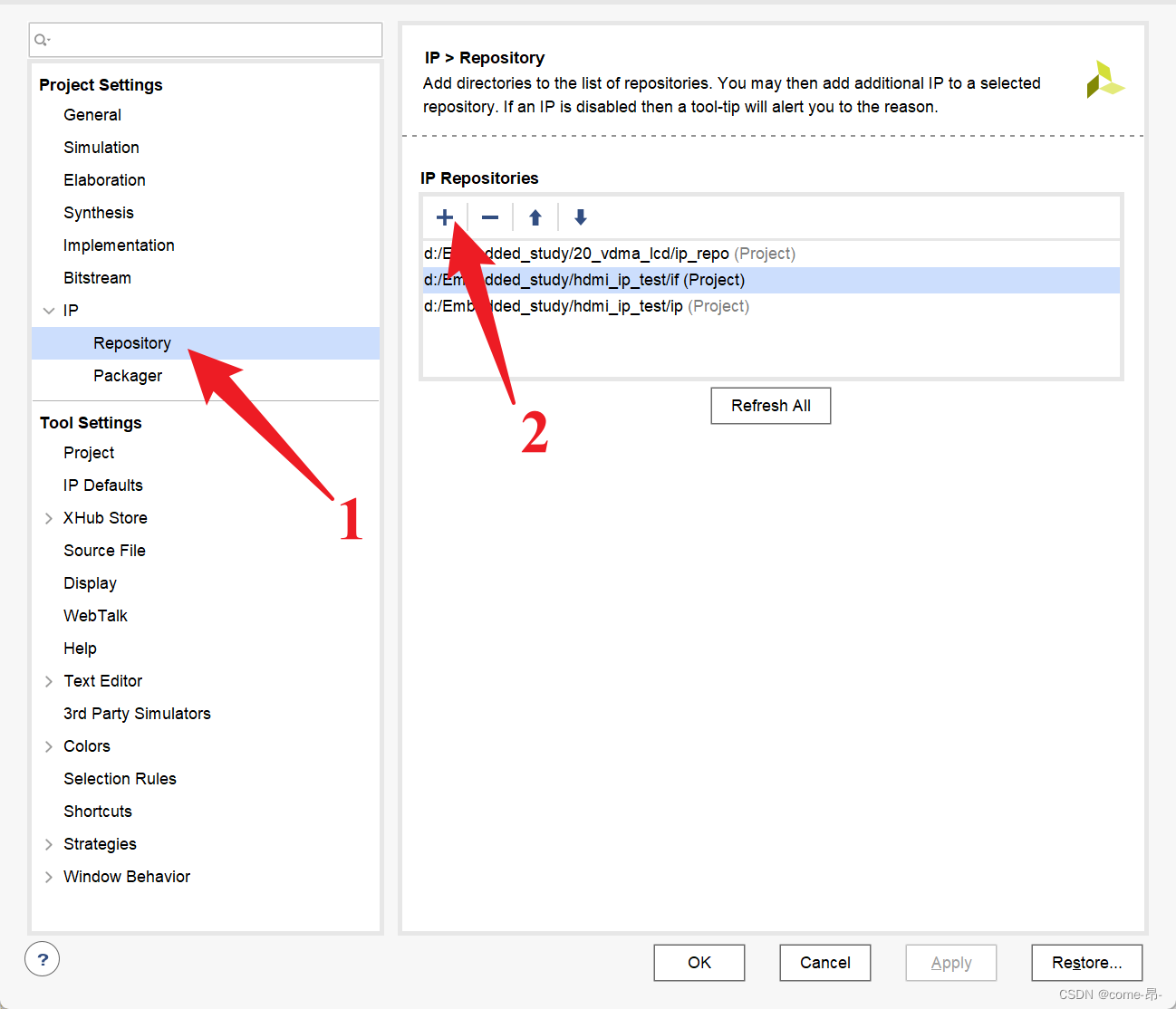

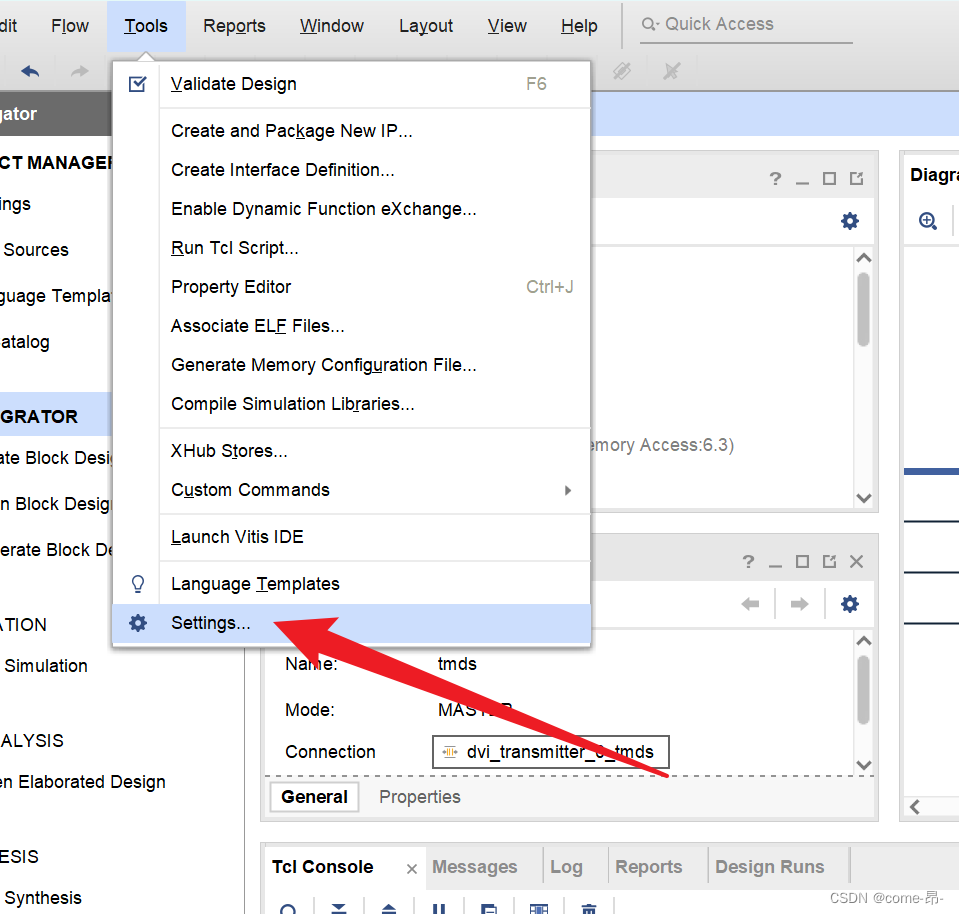

一开始导入系统时只导入了ip文件夹，没有选中if文件，所以才会报错。后来把if文件也导入工程，问题就解决了。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
将两个文件夹都导入
