FPGA培训——Block Design的应用

通过自己的学习的和了解，觉得这种只是赛灵思的开发一种设计方法，这样做是便于开发者在复杂总线或者信号很多的时候进行连接，毕竟图形化更为直观。

Block Design中一般是添加的IP ，然后再次封装成Block，其实Block中添加代码文件也是可以的。所以我们本文分为两部分，第一部分是如何创建和封装自己的ip 第二部分是如何封装成block。

一 ：如何创建和封装自己的ip

Vivado版本：Vivado 2019.2
开发板：xc7a35tfgg484-2

打包串口发送模块uart_tx
1、首先打开发送模块的VIVADO工程，确保其编译无误（最好进行仿真验证、上板验证保证其功能正确性），如下：

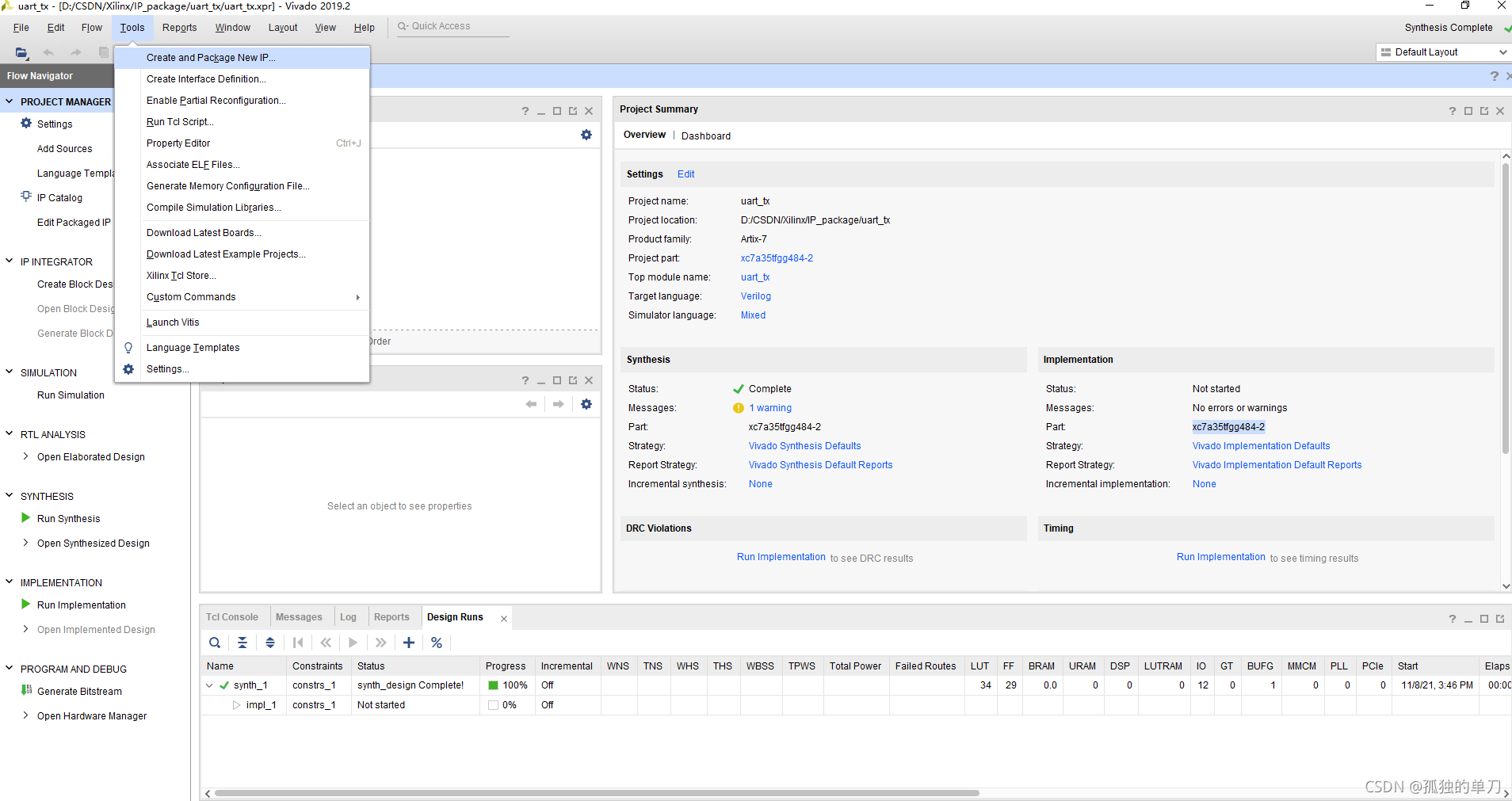

2、点击Tools-----create and package new ip

3、点击Next

4、选择选项1，点击Next，各选项含义：

1---将当前工程打包为IP核
2----将当前工程的模块设计打包为IP核
3----将一个特定的文件夹目录打包为IP核
4----创建一个带AXI接口的IP核

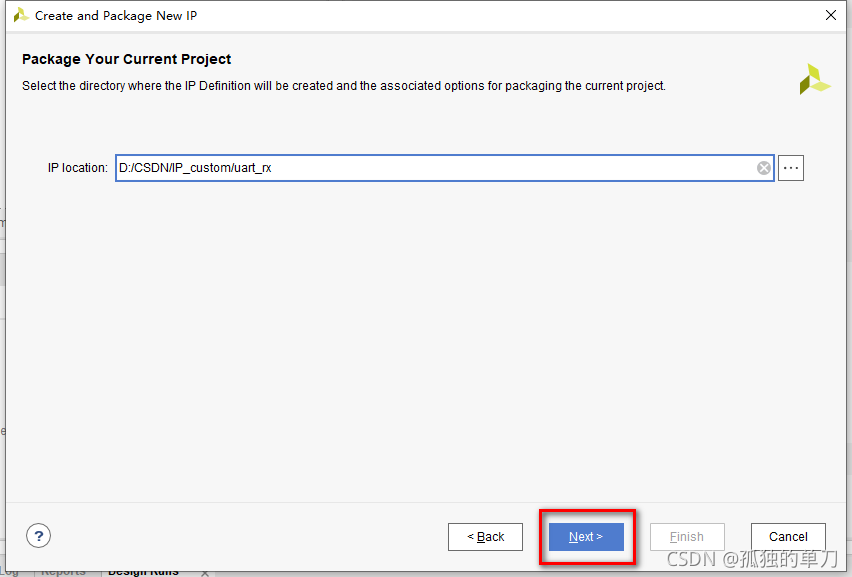

5、选择IP存放路径，建议专门建一个文件夹来管理所有建立的IP核，然后点击Next

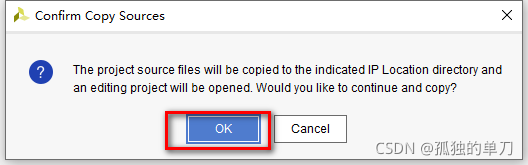

6、点击OK，然后点击NEXT，会自动创建一个新工程，用来生成IP核

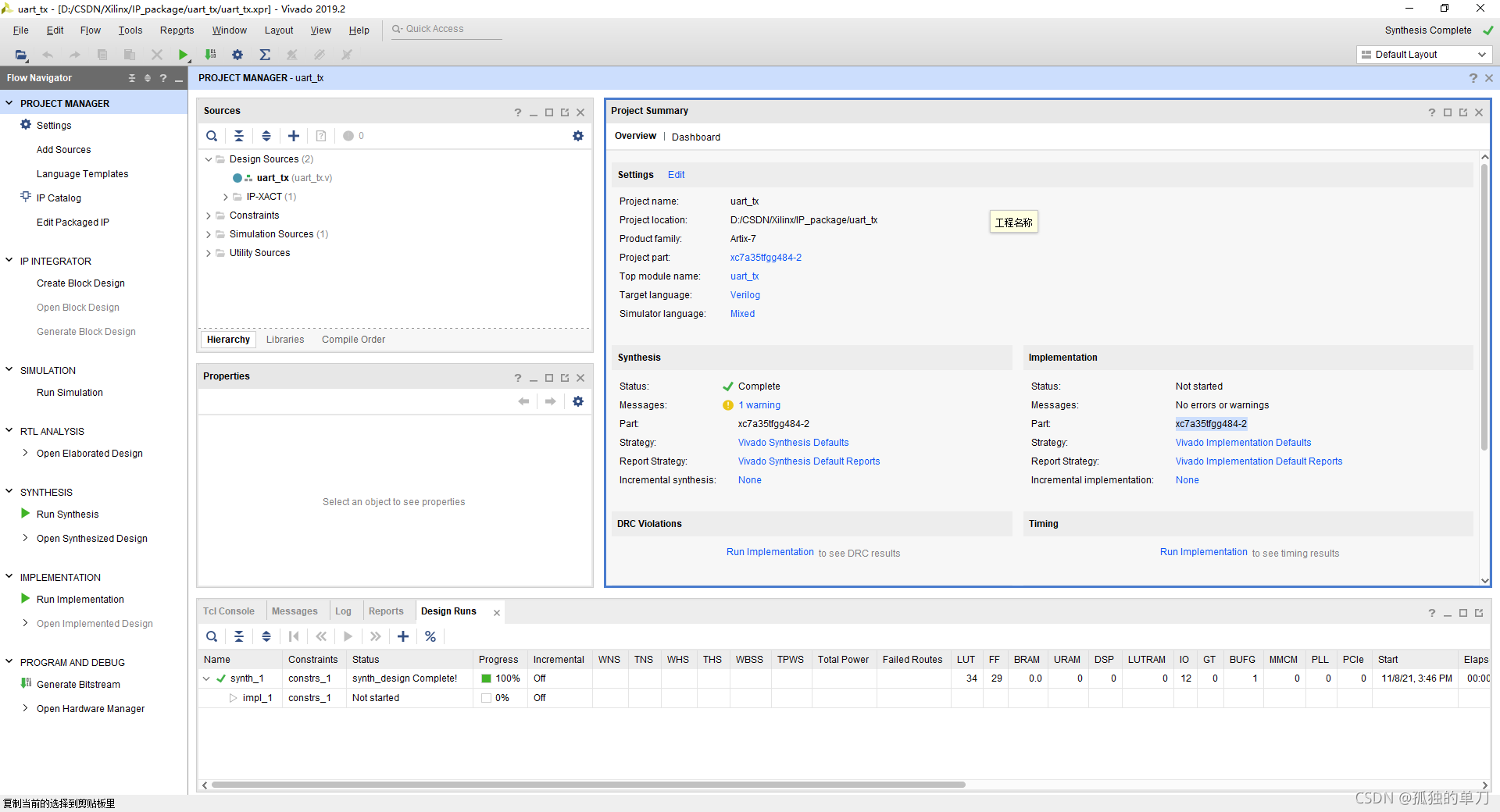

7、新生成的IP核打包工程如下：

弹出Package ip 界面。如果不小心关了这个界面，可以在最左边的“PacgeIP”</
