【课程体验官系列】从零开始一起学习SLAM

Day1:从零开始一起学习SLAM | 为什么要学SLAM？

1、请列举几篇最近几年SLAM领域经典的综述论文。

最典型的的一篇综述为
C. Cadena et al., “Past, Present, and Future of Simultaneous Localization and Mapping: Toward the Robust-Perception Age,” in IEEE Transactions on Robotics, vol. 32, no. 6, pp. 1309-1332, Dec. 2016, doi: 10.1109/TRO.2016.2624754.

从文章摘要中得知这篇论文的写作结构为
（1）调查SLAM现状，新的研究方向，现在的业界标准是什么
（2）回顾SLAM近些年的前沿
（3）定性本篇文章为意见文件与指导意义

基于单目视觉的同时定位与地图构建方法综述（章国峰）
偏向计算机视觉邻域的 SFM，多视图几何

G. Bresson, Z. Alsayed, L. Yu and S. Glaser, “Simultaneous Localization and Mapping: A Survey of Current Trends in Autonomous Driving,” in IEEE Transactions on Intelligent Vehicles, vol. 2, no. 3, pp. 194-220, Sept. 2017, doi: 10.1109/TIV.2017.2749181.
自动驾驶领域的一篇SLAM综述

2、阅读综述，并列举至少三个SLAM的具体应用场景。

• 外太空星球探索
• 智能机器人如无人机，室内扫地机器人，餐饮服务类机器人
• 自动驾驶
• 虚拟现实增强现实

【学习摘抄】

🎁 学习SLAM需要前期知识铺垫：(三维空间刚体变换)、(相机成像模型)、(特征点提取与匹配)、(多视图几何)、(捆集调整bundle adjustment)等
其中bundle adjustment不熟悉，有待进一步学习

🎁 SLAM技术需求公司：

• 互联网公司如百度、腾讯、阿里、京东等，
• 计算机视觉算法公司如旷世、虹软、商汤等，
• 自动驾驶创业公司如图森、momenta、景驰、驭势、滴滴及各大汽车厂商等，
• 无人机/机器人公司如大疆、思岚、高仙等，
• AR移动终端应用相关公司如三星、华为、悉见等。

Day2:从零开始一起学习SLAM | 学习SLAM到底需要学什么？

我们用到的主流数据集有：

• TUM RGB-D SLAM Dataset and Benchmark
• KITTI Vision Benchmark Suite
• EuRoC MAV Dataset

1、SLAM是处理序列图像的，有时候需要格式化的图像名字用作输入。

参考糖糖大大的博客做微小修改:利用python对大量图片进行重命名
用python3生成一个0001,0002,0003~9998,9999组成的txt文件，不足四位的自动加0补足

# -*- coding:utf8 -*-

import os

class BatchRename():
    '''
    批量重命名文件夹中的图片文件

    '''
    def __init__(self):
        self.path = r'/home/warmtree/picture'  #表示需要命名处理的文件夹

    def rename(self):
        #os.listdir() 方法用于返回指定的文件夹包含的文件或文件夹的名字的列表。这个列表以字母顺序
        filelist = os.listdir(self.path)
        total_num = len(filelist) #获取文件夹内所有文件个数
        i = 1  #表示文件的命名是从1开始的
        for item in filelist:
            if item.endswith('.jpg'):
            #初始的图片的格式为jpg格式的（或者源文件是png格式及其他格式，后面的转换格式就可以调整为自己需要的即可）
                src = os.path.join(os.path.abspath(self.path), item)
                #dst = os.path.join(os.path.abspath(self.path),str(i) + '.png')
                #处理后的格式也为jpg格式的，当然这里可以改成png格式
                #dst = os.path.join(os.path.abspath(self.path), '0000' + format(str(i), '0>3s') + '.jpg')
                #这种情况下的命名格式为0000000.jpg形式，可以自主定义想要的格式
                dst = os.path.join(os.path.abspath(self.path),'%04d'%i + '.png')
                #生成一个0001,0002,0003~9998,9999
                try:
                    os.rename(src, dst)
                    print ('converting %s to %s ...' % (src, dst))
                    i = i + 1
                except:
                    continue
        print ('total %d to rename & converted %d pngs' % (total_num, i))

if __name__ == '__main__':
    demo = BatchRename()
    demo.rename()

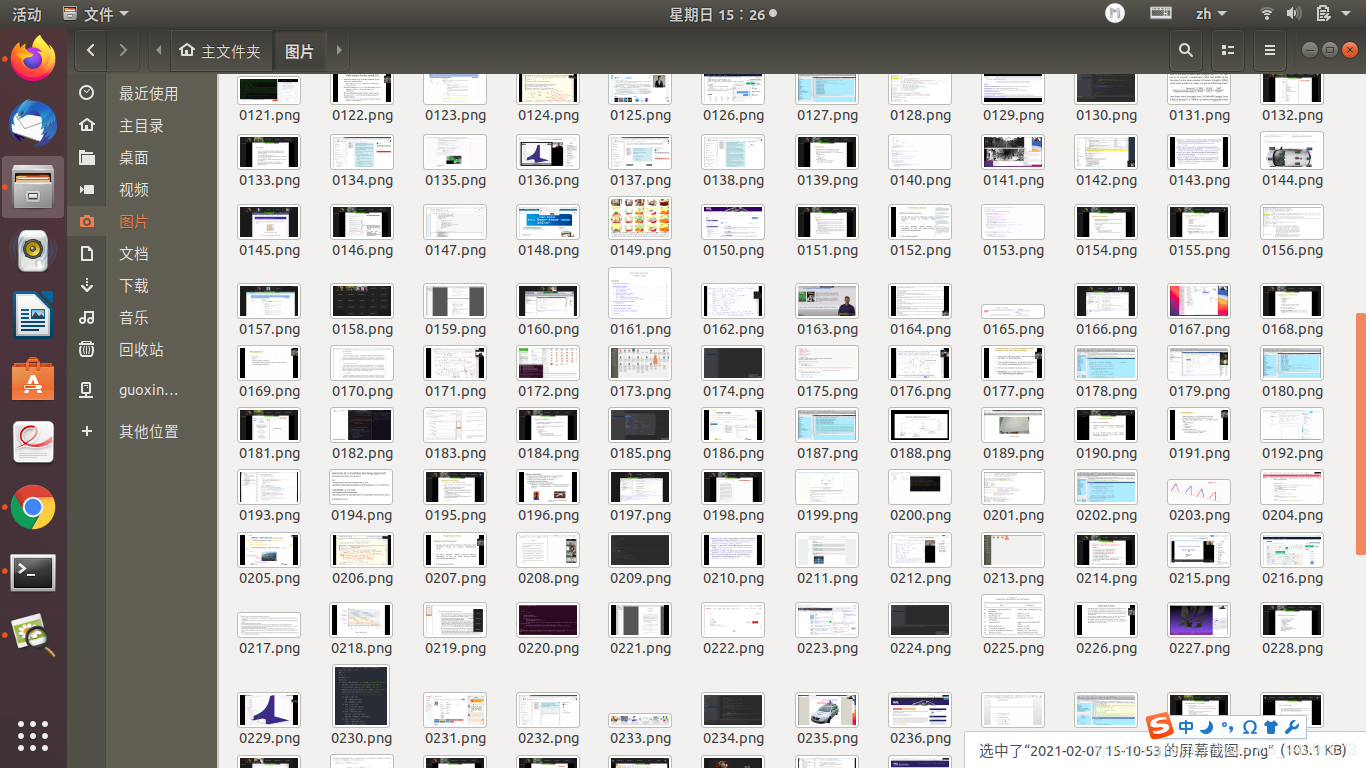

这里有一个问题是我们在批量换名时改变了图片的顺序。

2、已知相机的位姿用四元数表示为q=[0.35,0.2,0.3,0.1],顺序为x,y,z,w，请编程实现：输出四元数对应的旋转矩阵、旋转矩阵的转置，旋转矩阵的逆矩阵，旋转矩阵乘以自身的转置，验证旋转矩阵的正交性。

Python 3.7.3 (default, Mar 27 2019, 22:11:17)
[GCC 7.3.0] :: Anaconda, Inc. on linux
Type "help", "copyright", "credits" or "license" for more information.
>>> from scipy.spatial.transform import Rotation as R
>>> r = R.from_quat([0.35, 0.2, 0.3,0.1])
>>> r.as_matrix() #输出四元数对应的旋转矩阵
array([[ 0.00952381,  0.3047619 ,  0.95238095],
       [ 0.76190476, -0.61904762,  0.19047619],
       [ 0.64761905,  0.72380952, -0.23809524]])
>>> import numpy as np
>>> r_array = np.asarray(r.as_matrix())
>>> r_array
array([[ 0.00952381,  0.3047619 ,  0.95238095],
       [ 0.76190476, -0.61904762,  0.19047619],
       [ 0.64761905,  0.72380952, -0.23809524]])
>>> r_array.T # 旋转矩阵的转置
array([[ 0.00952381,  0.76190476,  0.64761905],
       [ 0.3047619 , -0.61904762,  0.72380952],
       [ 0.95238095,  0.19047619, -0.23809524]])
>>> np.linalg.inv(r_array) #旋转矩阵的逆
array([[ 0.00952381,  0.76190476,  0.64761905],
       [ 0.3047619 , -0.61904762,  0.72380952],
       [ 0.95238095,  0.19047619, -0.23809524]])
>>> r_array@r_array.T # 验证旋转矩阵的正交性
array([[ 1.00000000e+00, -8.93716947e-17,  9.71759836e-17],
       [-8.93716947e-17,  1.00000000e+00, -2.62293336e-17],
       [ 9.71759836e-17, -2.62293336e-17,  1.00000000e+00]])



• quaternion to rotation matrix python
• Python使用scipy成功解决 AttributeError: type object ‘Rotation‘ has no attribute ‘from_matrix‘
• 用python学习SLAM系列(一)
• slam-python
• python将四元数变换为旋转矩阵的实例
• pyquaternion 0.9.5
• python中将四元数转换为旋转矩阵

四元数相关扩展

$${\mathbf{i}}^2={\mathbf{j}}^2={\mathbf{k}}^2=\mathbf{i}\mathbf{j}\mathbf{k}=-1$$
四元数来源于复数,对一个复数乘以i，这个复数就在复数平面上旋转了90度。
我们随机地在复数平面上取一个点：

$$p=2+\mathbf{i}$$

p乘以i后得到q： $$q=p\mathbf{i}=(2+\mathbf{i})\mathbf{i}=2\mathbf{i}+{\mathbf{i}}^2=-1+2\mathbf{i}$$

q乘以i后得到r： $$r=q\mathbf{i}=(-1+2\mathbf{i})\mathbf{i}=-\mathbf{i}+2{\mathbf{i}}^2=-2-\mathbf{i}$$

r乘以i后得到s： $$s=r\mathbf{i}=(-2-\mathbf{i})\mathbf{i}=-2\mathbf{i}-{\mathbf{i}}^2=1-2\mathbf{i}$$

s乘以i后得到t： $$t=s\mathbf{i}=(1-2\mathbf{i})\mathbf{i}=\mathbf{i}-2{\mathbf{i}}^2=2+\mathbf{i}$$

【疑惑】 额外增加2个虚数到我们的复数系统，从而把这些概念拓展到3维空间?

四元数来源于复数 a + b i a+bi
