本文深入探讨了无线通信中的关键概念，包括AxC（天线载波）及其与IQ数据的关系。AxC代表了一个天线上的用户IQ数据，而IQ数据映射描述了在基本帧内I和Q采样的交替布局。此外，还介绍了CPRI接口的嵌套结构，由基本帧、字数、嵌套基本帧数和字节数组成。这些基础知识对于理解无线通信系统特别是基站与射频单元间的交互至关重要。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

容量：

AxC（天线载波）表示的就是接口连接的容量。
一个独立的天线上的一个载波的用户IQ数据就是AxC
一个独立的天线单元表示的是RE的一个天线连接器。

IQ数据映射：

IQ数据采样：包含一个I采样和一个Q采样。
I/Q的采样是同样大小的。
IQ数据映射：一个AxC,即一个基本帧内部的 IQ数据块部分，I和Q交替映射。中间不留空Bit.。如下图所示。
在这里插入图片描述

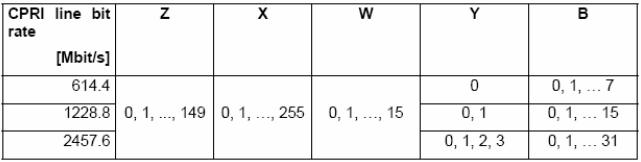

cpri接口的嵌套关系：

最小级：基本帧
W:基本帧内的字数(16bytes,W=0时为控制字)。
X: 嵌套里的基本帧数（256个基本帧）
Y:每个字里的byte数（一个字8bit）
在这里插入图片描述
