zynq之嵌入式linux系列（二）—— 如何在Linux系统下通过控制寄存器方式来控制pl端的gpio

---

前言

最近跟进实验室项目时，需要在原有工程基础上添加一个由PS端控制的GPIO来充当使能信号，但是由于该工程已经不再是裸机，而且sdk工程中并没有BSP工程（xilinx的基础硬件库），导致很多API并不能直接使用（如下图）。在我尝试为现有的应用工程创建配套的BSP工程并使两者成功链接后，发现链接后的程序无法运行，所以直接换了种思路，即直接通过控制寄存器方式来控制pl端的gpio，不再使用xilinx公司封装好的API。

一、实验环境

zcu102开发板，petalinux2019，vivado2019.1，sdk2019.1，Ubuntu 18.04。

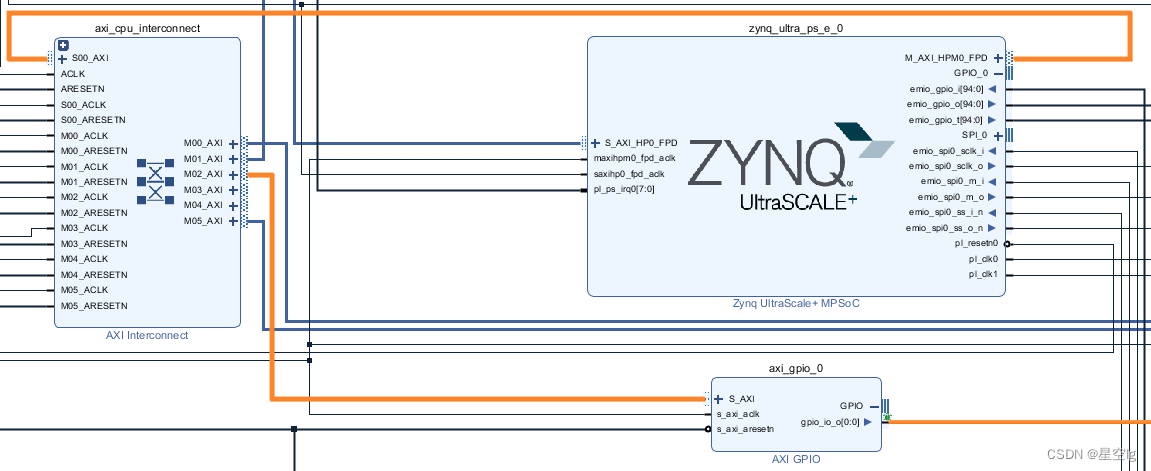

涉及实现该功能的功能模块：

二、mmap

在前面的系列文章ZYNQ学习笔记（三）：PL与PS数据交互—— UART串口+AXI GPIO控制DDS IP核输出实验中我们已经学习了如何使用xilinx提供的用于控制 GPIO设备的 API 函数（XGpio_DiscreteWrite等），但是如何在Linux系统下绕过这些API，直接通过寄存器方式来控制pl端的gpio呢——可以使用mmap函数。

2.1、什么是mmap?

mmp函数将一个文件或设备的内容映射到进程的虚拟地址空间中，从而使进程可以通过内存地址直接访问该文件或设备的内容。
简言之，mmap的工作原理如下：
1、内存映射：mmap将一个文件或对象的内容映射到进程的虚拟地址空间中。这意味着文件内容的部分或全部可以直接通过内存地址访问。
2、指针操作：映射完成后，进程可以像操作普通内存一样，通过指针读写这段内存。这种方式比传统的read和write系统调用更高效，因为它减少了数据在用户空间和内核空间之间的拷贝。
3、自动回写：当进程修改了映射的内存区域，系统会自动将这些修改回写到对应的文件磁盘上。因此，进程对内存的修改最终会反映到文件中，而不需要显式调用write系统调用。
4、内核空间修改：如果内核空间修改了这段映射的内存区域，这些修改也会直接反映到用户空间。这使得mmap可以实现不同进程之间的文件共享，因为它们可以通过映射同一个文件来共享数据。

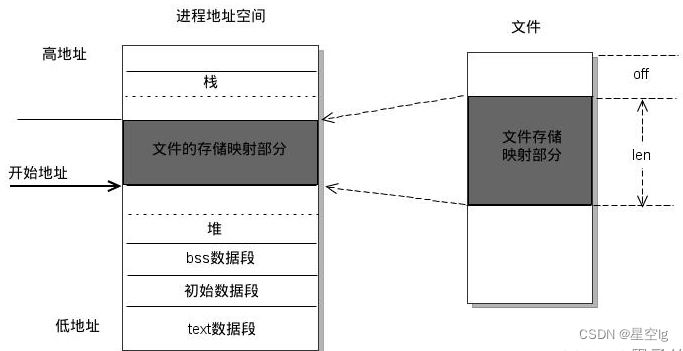

什么是虚拟地址空间和虚拟内存区域？如图：

虚拟地址空间是指操作系统为每个进程提供的一个连续的地址范围。这些地址并不直接对应物理内存，而是通过操作系统的内存管理机制映射到物理内存。虚拟地址空间的目的是为每个进程提供独立的、隔离的内存视图，增强安全性和稳定性，同时简化内存管理。

进程的虚拟地址空间由多个虚拟内存区域组成。每个虚拟内存区域是一个具有相同特性的连续地址范围，即同质区间。虚拟内存区域包括text数据段（代码段）、初始数据段、BSS数据段、堆、栈和内存映射。这些都是独立的虚拟内存区域。

为内存映射服务的地址空间位于堆和栈之间的空余部分。

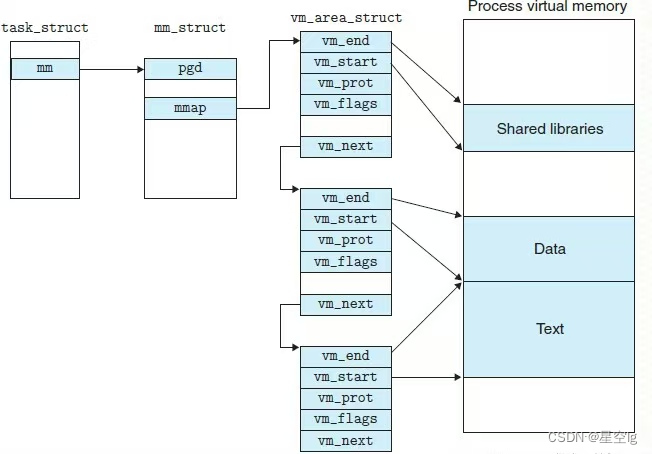

Linux内核使用vm_area_struct结构来表示一个独立的虚拟内存区域。如图：

由于每个虚拟内存区域的功能和机制不同，进程需要使用多个vm_area_struct结构来表示不同类型的虚拟内存区域。各个vm_area_struct结构使用链表或树形结构链接，以方便进程快速访问这些虚拟内存区域。vm_area_struct结构包含区域的起始和终止地址以及其他相关信息。同时，结构中还包含一个vm_ops指针，指向可以对该区域执行的所有系统调用函数。因此，进程对某一虚拟内存区域的任何操作所需的信息都可以从vm_area_struct中获得。

mmap函数的作用是创建一个新的vm_area_struct结构，并将其与文件的物理磁盘地址相连。这使得文件的内容可以直接映射到进程的虚拟地址空间中，从而实现高效的文件访问。

2.2、mmap函数原型

其函数原型为：

void *mmap(void *addr, size_t length, int prot, int flags, int fd, off_t offset);

参数说明
addr：建议的映射起始地址，通常设为NULL，由内核决定映射的具体地址。
length：要映射的内存区域的长度。
prot：内存保护标志，决定映射区域的访问权限。常见的标志包括：
PROT_READ：页面可读。
PROT_WRITE：页面可写。
PROT_EXEC：页面可执行。
PROT_NONE：页面不可访问。
flags：映射选项，控制映射对象的性质。常见的标志包括：
MAP_SHARED：映射区域的修改会写回到文件，并且对其他进程可见。
MAP_PRIVATE：映射区域的修改不会写回到文件，并且对其他进程不可见（写时复制机制）。
MAP_ANONYMOUS：映射区域不与任何文件关联，通常与MAP_PRIVATE一起使用。
fd：文件描述符，指向要映射的文件。对于匿名映射（MAP_ANONYMOUS），fd设为-1。
offset：指定从文件的哪个位置开始进行映射，指定映射文件开始的位置。

2.3、利用mmap 方法直接控制 PL端GPIO的步骤

1、打开设备文件：在这个文件中，GPIO被映射到了内存地址空间中的一段区域。
2、映射 GPIO 寄存器：通过 mmap 函数将设备文件映射到用户空间的地址空间中。这样就可以直接访问该地址空间，从而访问 GPIO 寄存器。
3、访问 GPIO 寄存器：映射完成后，可以通过读写内存地址的方式来访问 GPIO 寄存器。这些寄存器包含了控制 GPIO 的各种配置和状态信息。
4、配置 GPIO：根据需要可以通过写入相应的寄存器来配置 GPIO 的功能、方向和状态等。
5、操作 GPIO：GPIO 配置完成后，就可以通过读写相应的寄存器来控制 GPIO 的状态，比如设置输出值或者读取输入值。
6、解除映射：最后，使用 munmap 函数解除对设备文件的映射，释放资源。

三、功能实现

3.1、确认设备树配置

因为用的petalinux来根据工程bit文件定制的linux系统，所以我们需要确认设备树中定义了该 GPIO 外设以及查看该外设的信息。
打开petalinux工程中的pl.dtsi文件，我们可以看到以下内容的定义：

gpio@a0002000 {
			#gpio-cells = <3>;
			clock-names = "s_axi_aclk";
			clocks = <&zynqmp_clk 71>;
			compatible = "xlnx,axi-gpio-2.0", "xlnx,xps-gpio-1.00.a";
			gpio-controller ;
			reg = <0x0 0xa0002000 0x0 0x1000>;
			xlnx,all-inputs = <0x0>;
			xlnx,all-inputs-2 = <0x0>;
			xlnx,all-outputs = <0x1>;
			xlnx,all-outputs-2 = <0x0>;
			xlnx,dout-default = <0x00000000>;
			xlnx,dout-default-2 = <0x00000000>;
			xlnx,gpio-width = <0x1>;
			xlnx,gpio2-width = <0x20>;
			xlnx,interrupt-present = <0x0>;
			xlnx,is-dual = <0x0>;
			xlnx,tri-default = <0xFFFFFFFF>;
			xlnx,tri-default-2 = <0xFFFFFFFF>;
		};

这个定义告诉我们，AXI GPIO 的基地址是 0xa0002000，寄存器大小是 0x1000 字节。因此我们完全可以使用 mmap 函数将该地址映射到用户空间，并通过操作寄存器来控制 GPIO。

3.2、编写用户空间程序

假设我们通过 mmap 方法直接控制 PL 端的 GPIO，以产生一个周期为 2.4 毫秒（1.2 毫秒高电平和 1.2 毫秒低电平）的信号。
以下是一个简单的示例代码：

#include <stdio.h>
#include <stdlib.h>
#include <fcntl.h>
#include <sys/mman.h>

#define GPIO_BASE_ADDRESS 0xa0002000
#define GPIO_DATA_OFFSET 0x0

#define GPIO_HIGH 0x1
#define GPIO_LOW 0x0

#define GPIO_PERIOD_MICROSECONDS 2400 // 2.4毫秒

int main() {
    int fd;
    void *gpio_map;

    // 打开设备文件
    fd = open("/dev/mem", O_RDWR | O_SYNC);
    if (fd < 0) {
        perror("Failed to open /dev/mem");
        exit(EXIT_FAILURE);
    }

    // 映射 GPIO 寄存器到用户空间
    gpio_map = mmap(NULL, 4096, PROT_READ | PROT_WRITE, MAP_SHARED, fd, GPIO_BASE_ADDRESS);
    if (gpio_map == MAP_FAILED) {
        perror("Failed to mmap GPIO registers");
        close(fd);
        exit(EXIT_FAILURE);
    }

    // 设置 GPIO 为输出模式
    *((unsigned int *)gpio_map + GPIO_DATA_OFFSET) |= (1 << 0);

    // 产生信号
    while (1) {
        // 设置 GPIO 输出高电平
        *((unsigned int *)gpio_map + GPIO_DATA_OFFSET) |= (1 << 0);
        usleep(GPIO_PERIOD_MICROSECONDS / 2); // 高电平持续时间为周期的一半

        // 设置 GPIO 输出低电平
        *((unsigned int *)gpio_map + GPIO_DATA_OFFSET) &= ~(1 << 0);
        usleep(GPIO_PERIOD_MICROSECONDS / 2); // 低电平持续时间为周期的一半
    }

    // 解除映射并关闭文件
    munmap(gpio_map, 4096);
    close(fd);

    return 0;
}

这段代码将 GPIO 控制器的寄存器映射到用户空间，然后在一个循环中设置 GPIO 引脚的状态，以产生 1.2 毫秒高电平和 1.2 毫秒低电平的信号。这个程序并不复杂，我们可以结合2.2、2.3小节进行对照理解，这里不再赘述。

3.3、实验结果

工程编译后、进行下载验证，结果如图:

在Vivado中我利用15.36MHz的ILA，去观测该GPIO产生的信号，在理论上采样率是15.36MHz、1.2毫秒内的采样点数可以通过以下计算得到：1.2Ms × 15.36MHZ = 18432个采样点，与实验结果对照可见GPIO已经按设置正常输出~

总结

通过该实验自己掌握了一种在带Linux系统的情况下，如何通过mmap 函数将设备文件或设备的内容映射到进程的虚拟地址空间中，从而实现直接访问设备寄存器的方法，这确实也是一种收获~
道阻且长，还在路上~
