软件工程期末复习自我总结（五）面向对象分析设计 软件体系结构

第八讲 第九讲 面向对象分析

面向对象分析:找出并规定该问题域中根据系统各项要求而行动并相互作用的对象，并依据这些对象及其关系建立问题域模型。
面向对象分析过程从分析陈述用户需求的文件开始。

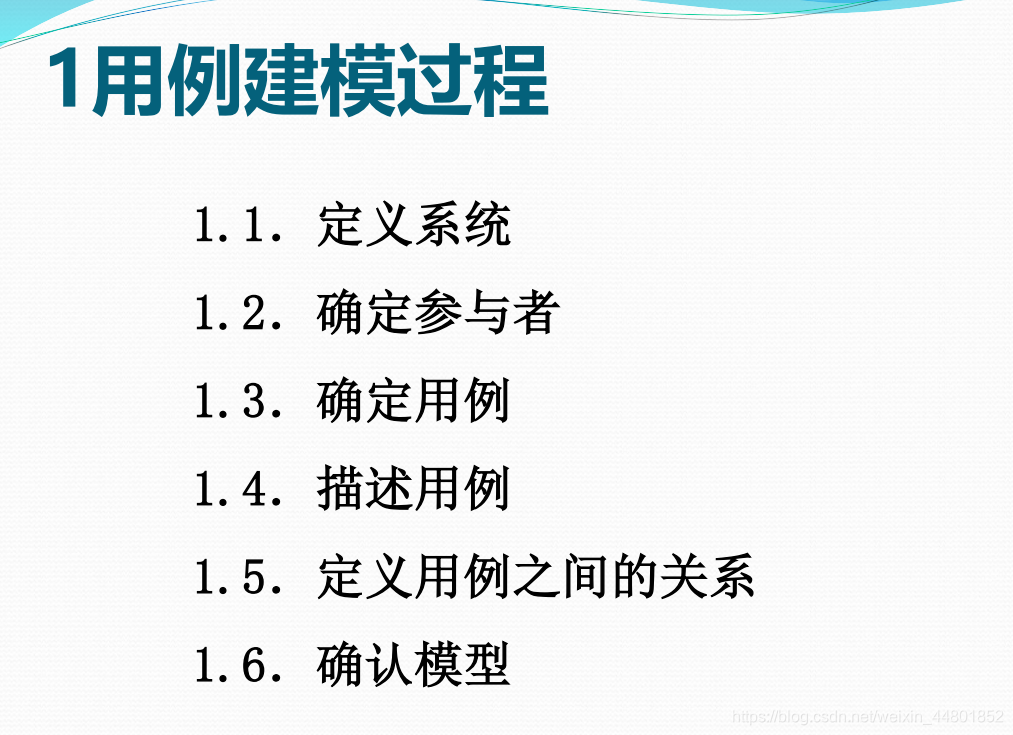

用例建模过程

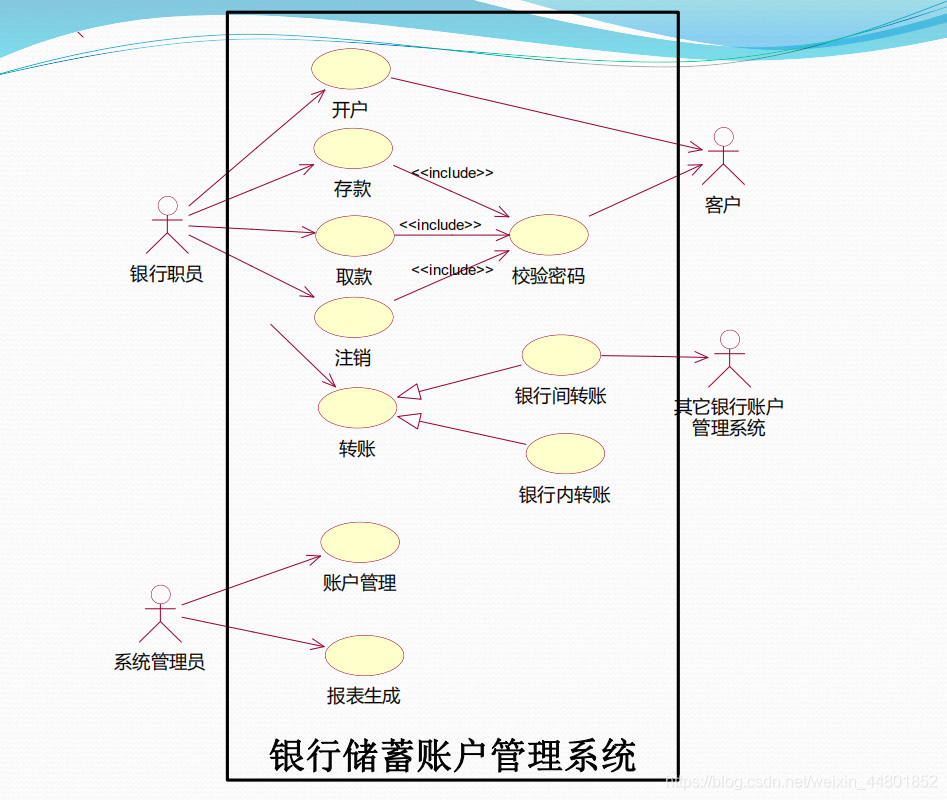

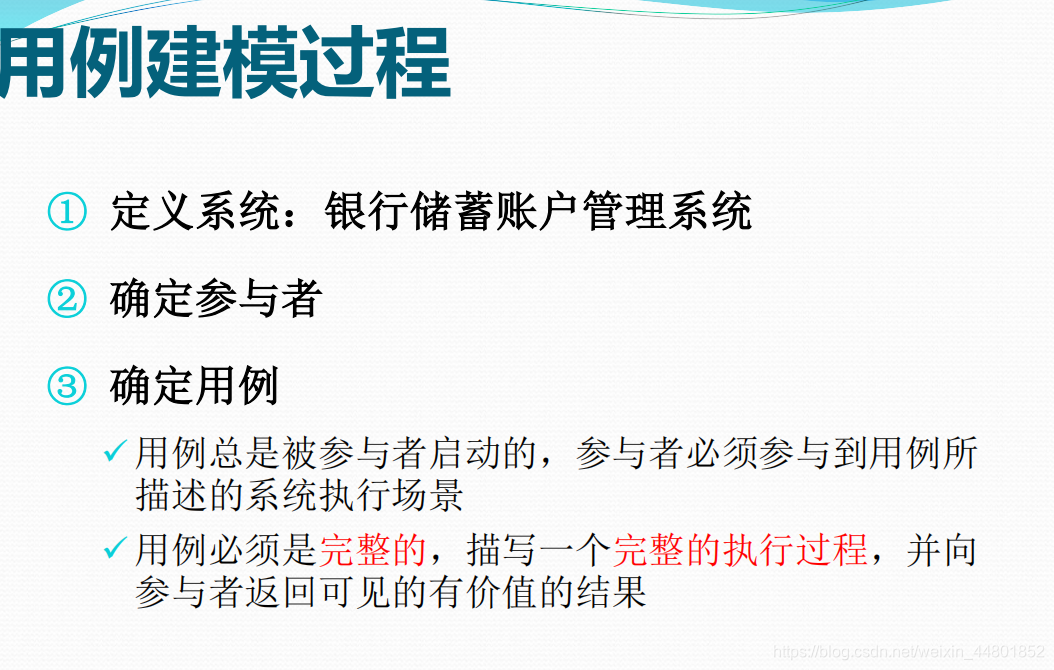

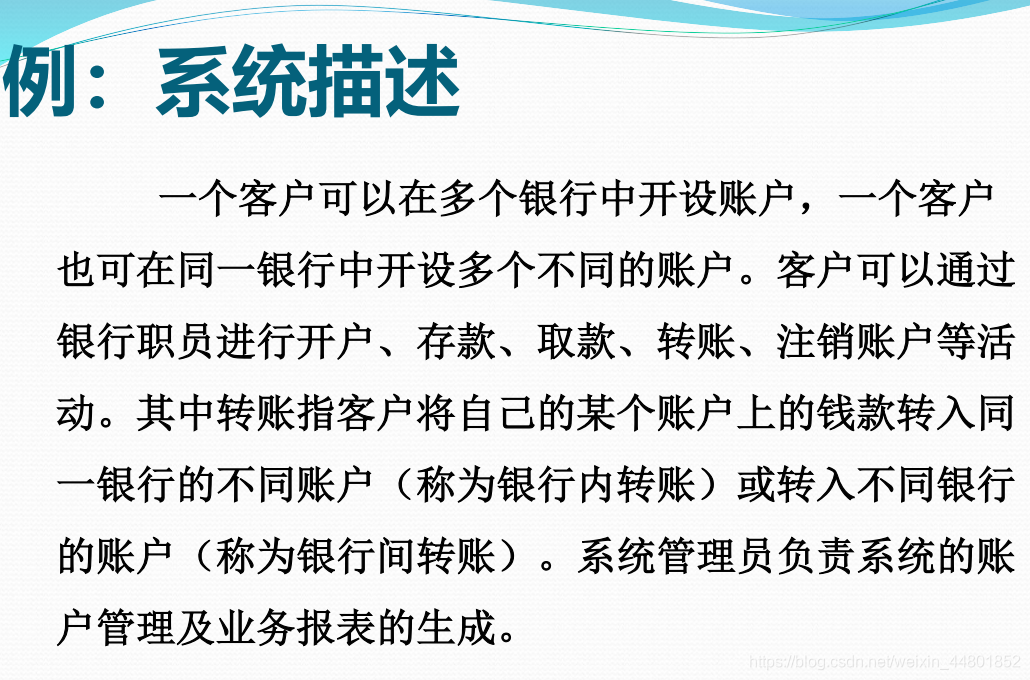

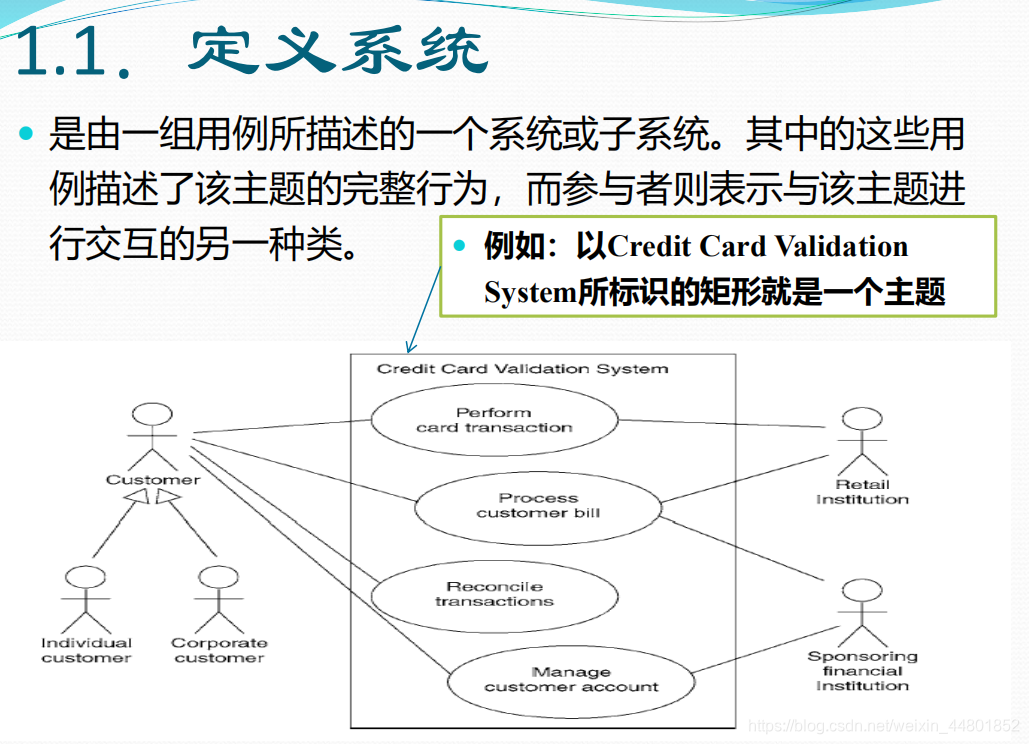

① 定义系统：银行储蓄账户管理系统

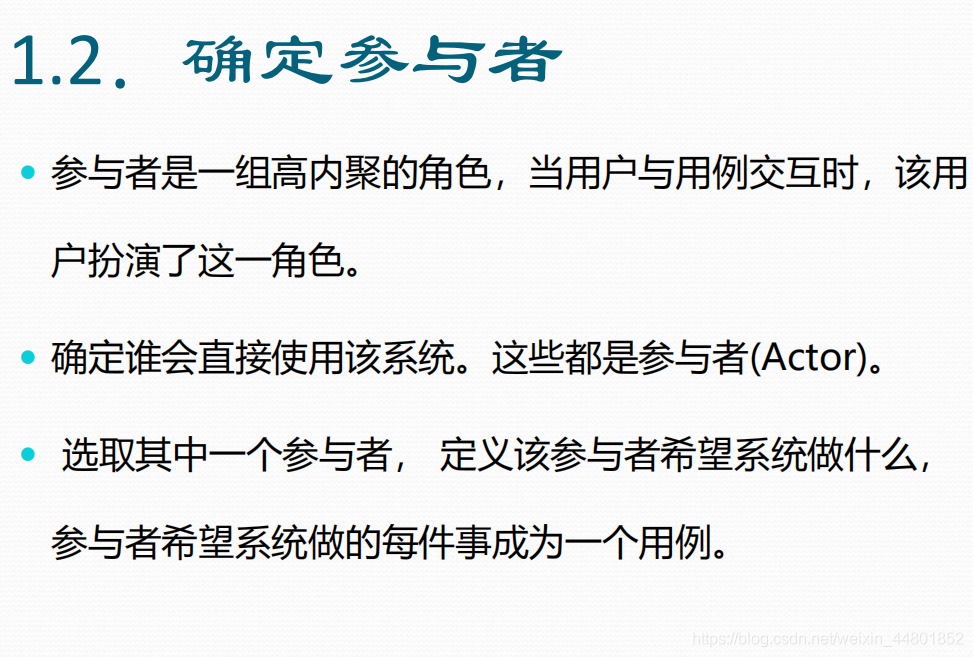

② 确定参与者
 客户：到银行办理储蓄业务的人，负责输入密码
 银行职员：银行工作人员，代表客户进行储蓄业务的操作
 系统管理员：银行计算机的管理人员，负责账户的管理和业
务报表的生成
 其他银行帐务管理系统：与本行账户进行转帐

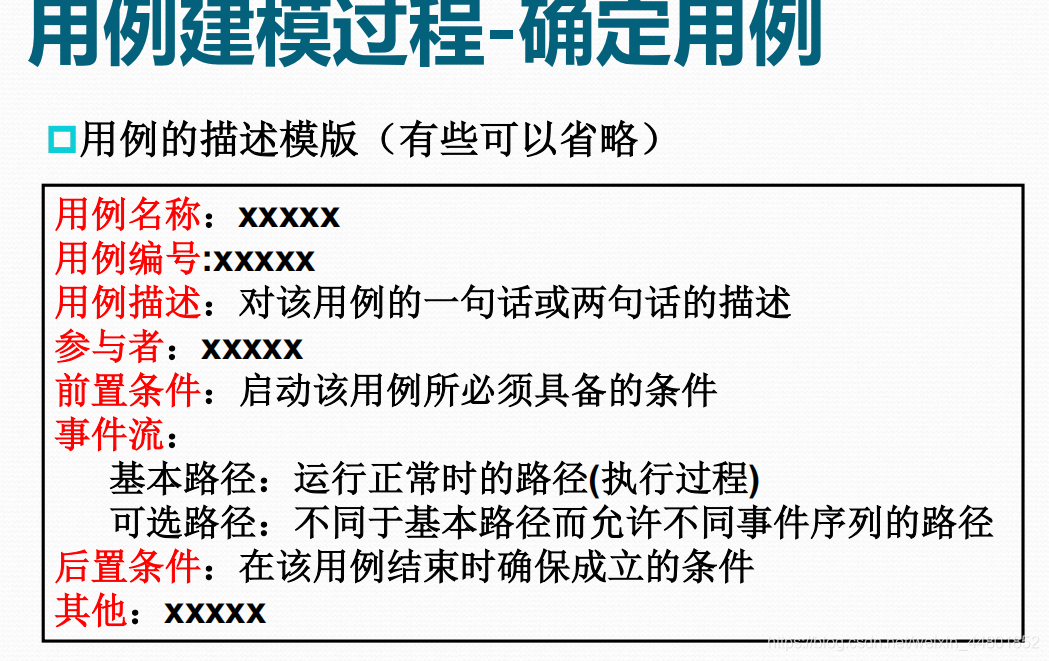

用例名称：开户
用例编号：UC-1
参与者：银行职员，客户
前置条件：一个合法的银行职员已登录到该系统
事件流：
1.银行职员在系统主页，点击开户按钮；
2.系统弹出开户页面，并显示提示输入客户信息的消息；
3.银行职员输入客户信息（姓名、地址、身份证号等）；
4.系统在开户页面显示给客户分配的账号；
5.系统提示客户输入密码；
6.客户输入密码；
7.系统提示客户再次输入密码；
8.客户再次输入密码；
9.系统检测客户输入的两次密码是否一致，如果不一致则回到第4
步，否则继续；
10.系统在账户库中添加新账户；
11. 用例结束。
后置条件：在账户
