为什么二极管在交流源和直流源同时作用下可以等效成一个动态电阻。

Q：为什么二极管在交流源和直流源同时作用下可以等效成一个动态电阻？

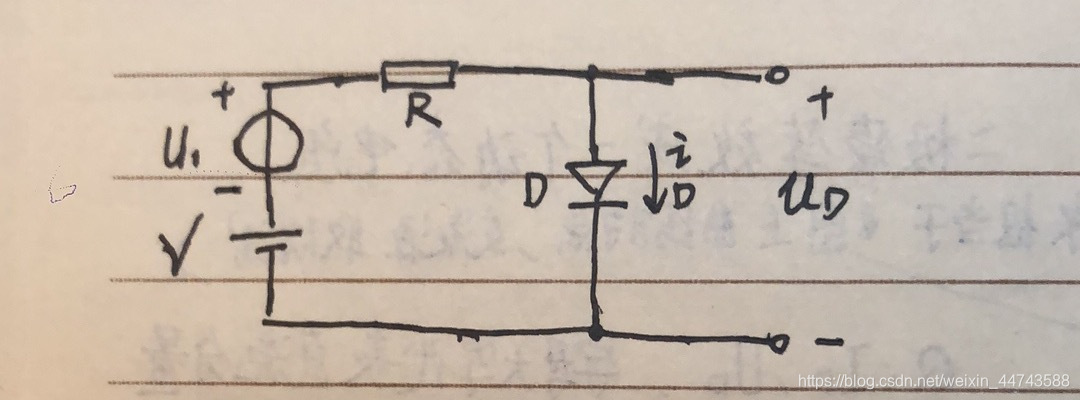

我们看这个电路。

对于这样一个电路我们怎么分析？首先看直流源的作用是什么？在看交流源的作用是什么？于是我们从伏安特性中可以看到。

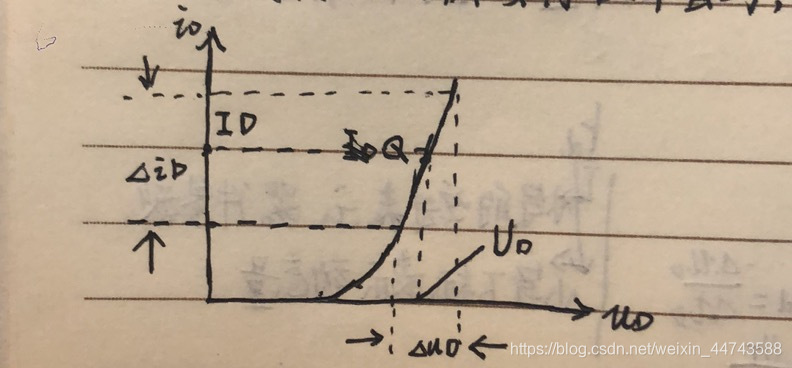

Q点是直流源的作用，我们令交流量为零，会得到它的端电压是U_D，端电流是I_D。（这里U和I大写，下标D也大写用来描述直流分量）

所以当V作用于二极管，它已经有一个电流了。这个电流就是I_D。然后这时候把交流源也作用。交流源的作用会在Q点附近产生一个动态信号ΔU_D，Δ表示变化量。给了端电压Δu_D，就会有一个正向电流Δi_D。

如果我们给的Δu_D很小，就可以认为Q点附近的曲线是一条直线。因此在Q点用Δu_D去作用的话，就可以在Q做一条切线，这个切线的斜率就可以用来描述电阻了。

而它所描述的电阻是对动态量描述的，直流源的改变会使Q点移动，所以我们叫它动态电阻。
