二极管的直流等效模型

最新推荐文章于 2025-05-23 11:33:51 发布
原创 最新推荐文章于 2025-05-23 11:33:51 发布 · 7.1k 阅读 · 6 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#二极管 #直流等效

本文主要介绍二极管的直流等效模型，包括将伏安特性折线化处理，形成静态模型。在理想二极管情况下，当电压源远大于二极管导通电压时，电阻上的电压接近于电压源电压。正向导通时，二极管端电压视为常量，且在近似分析中，其端电压与电流呈现线性关系。



一，将伏安特性折线化——直流模型(静态模型)

  1. 理想二极管



若电压源V远大于二极管的导通电压，则可认为电阻上电压约等于电压源电压。

    2，正向导通时端电压为常量

     近似分析中最常用。

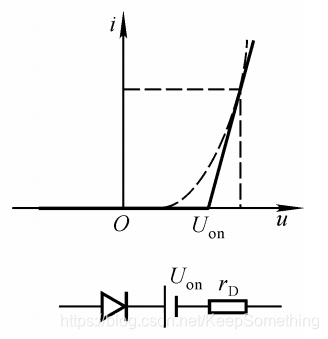

3，正向导通时端电压与电流成线性关系
