跨网段通信和rip协议

IP基础

1.跨网段通信：

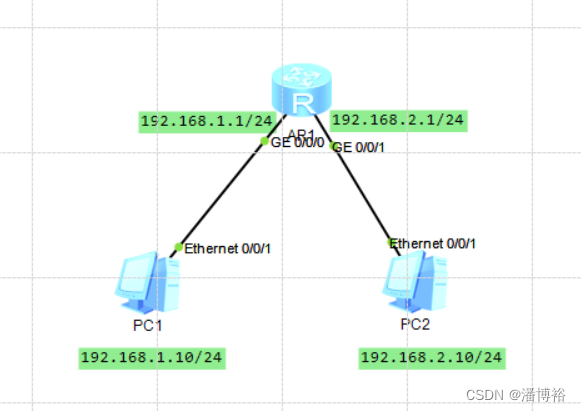

路由器配置：

R1
#
interface GigabitEthernet0/0/0
ip address 192.168.1.1 255.255.255.0
#
interface GigabitEthernet0/0/1
ip address 192.168.2.1 255.255.255.0
#
两台pc机配置地址和网关，记得点应用

当pc1访问pc2时：

pc1会判断是否跨网段通信，如果是跨网段则会发出arp包给网关，获知网关的mac地址，然后把数据包发给网关。（否之，发出目的地址的arp报文，获知mac地址。）R1收到数据包，然后查询路由器条目，根据路由器条目转发数据包，但因为没有目的地址mac地址，所以发出arp报文去获知目的mac地址，然后发出数据包，然后pc2发出数据包按原路返回。

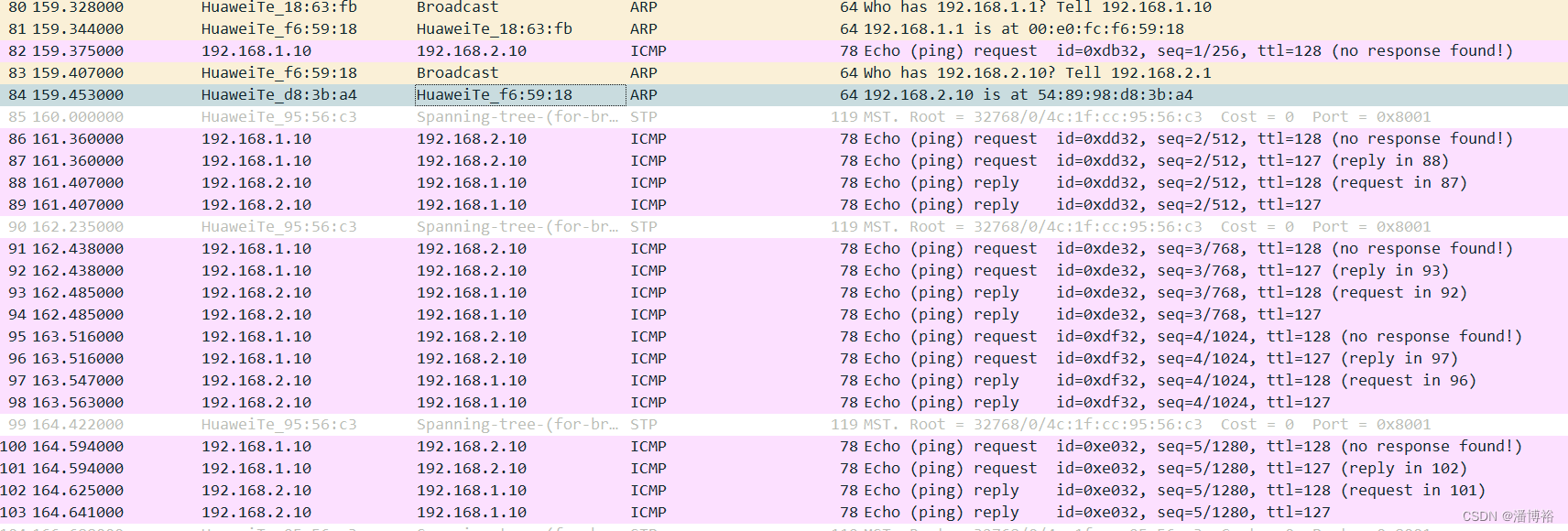

路由器g0/0/0的抓包

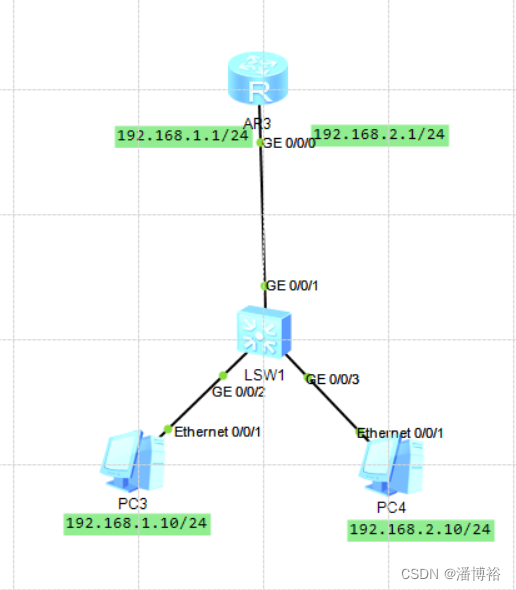

2.单臂路由

R1
#
interface GigabitEthernet0/0/0.10 #进入子接口<子接口数量为0-4096>
dot1q termination vid 10 #将子接口划分为vlan10
ip address 192.168.1.1 255.255.255.0 #配置ip
arp broadcast enable #配置允许发送arp广播
#
interface GigabitEthernet0/0/0.20
dot1q termination vid 20
ip address 192.168.2.1 255.255.255.0
arp broadcast enable
#
SW1
#
vlan batch 10 20
#
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/2
port link-type access
port default vlan 10
#
interface GigabitEthernet0/0/3
port link-type access
port default vlan 20
#

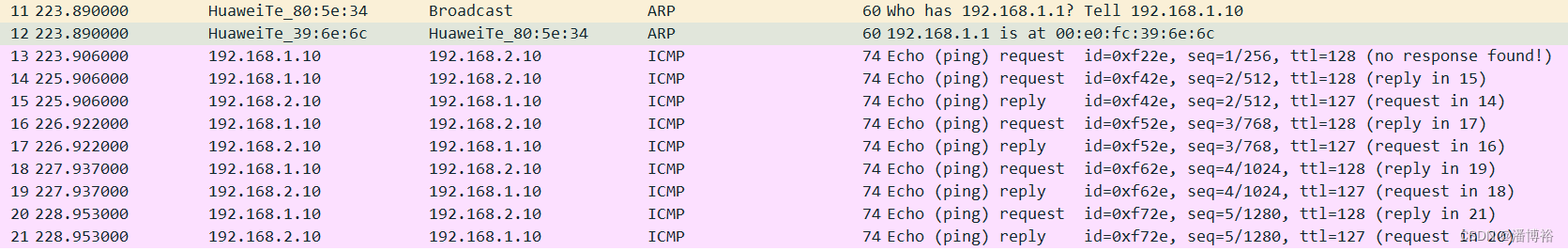

路由器g0/0/0的抓包

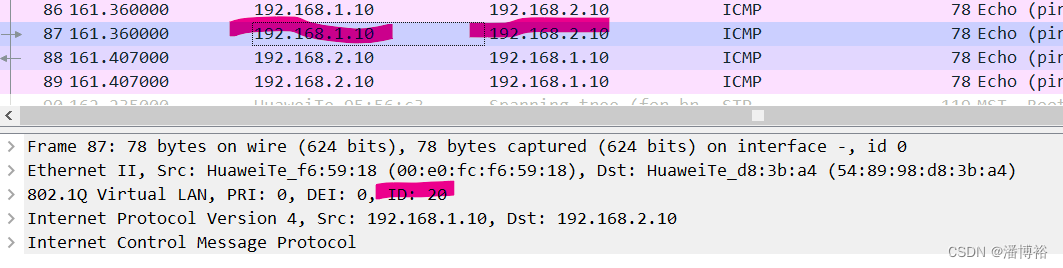

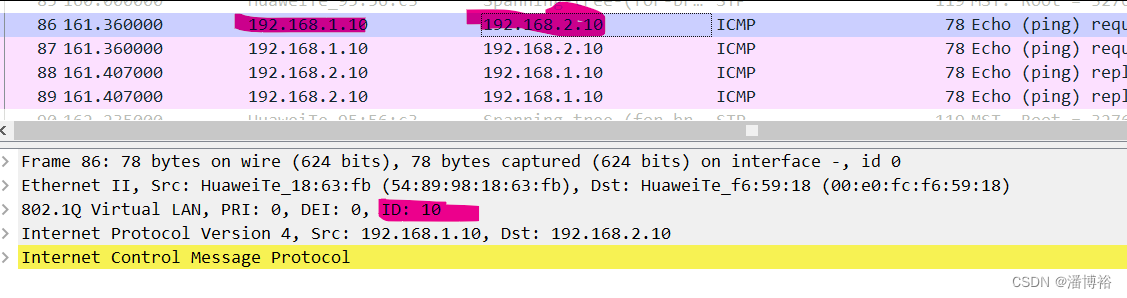

这个是pc1发向路由器g0/0/0.10子接口的数据包，带上vlan 10 tag。因为路由器子接口，可以读取带tag的数据包，而且sw1的g0/0/1是trunk，允许通过vlan 10 和20。

第二个数据包是路由器g0/0/0.20子接口发向pc2的数据包，带上vlan 20 tag，因为路由器子接口，可以发送带tag的数据包，而且sw1的g0/0/1是trunk，允许通过vlan 10 和20。

3.rip路由协议

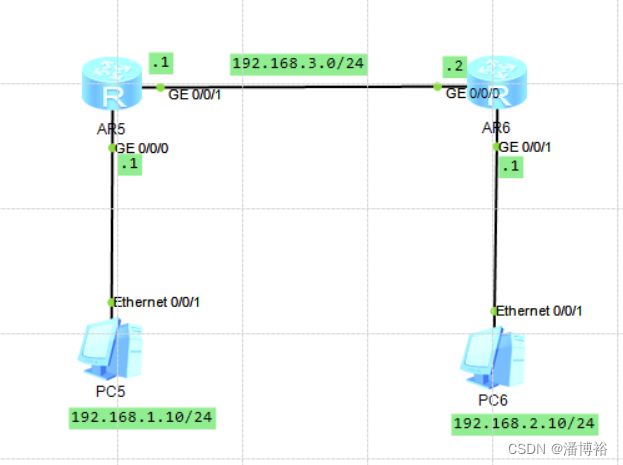

R1(左边为R1，右边为R2，忘记改了)
#
interface GigabitEthernet0/0/0
ip address 192.168.1.1 255.255.255.0
#
interface GigabitEthernet0/0/1
ip address 192.168.3.1 255.255.255.0
#
rip 1 #进入rip进程
version 2 #使用版本2
network 192.168.1.0 #宣告网段，记得把连接其它运行rip协议的设备的连接链路宣告。
network 192.168.3.0 #记得按A，B，C类来宣告。
#
R2
#
interface GigabitEthernet0/0/0
ip address 192.168.3.2 255.255.255.0
#
interface GigabitEthernet0/0/1
ip address 192.168.2.1 255.255.255.0
#
rip 1
version 2
network 192.168.2.0
network 192.168.3.0

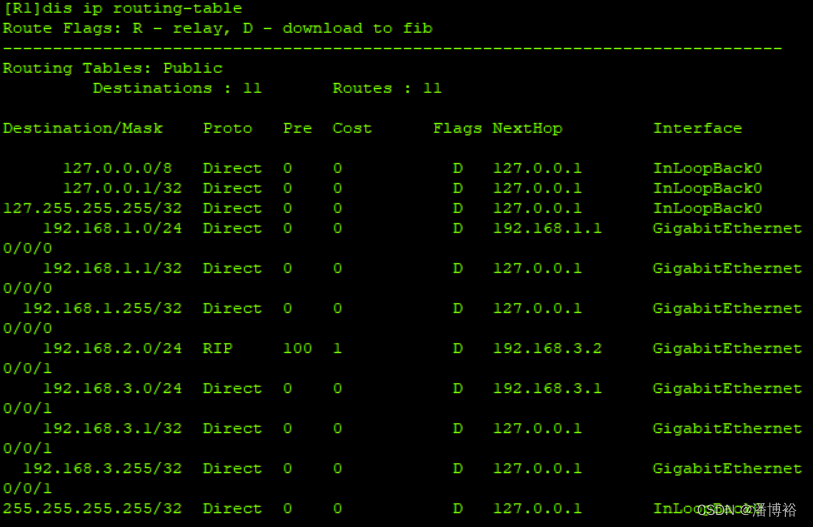

查看R1 的路由表，注：直连链路优先值为0，ospf为10，isis为15，bgp为255，rip为100，静态路由为60（越小越优）|（思科有所不同）

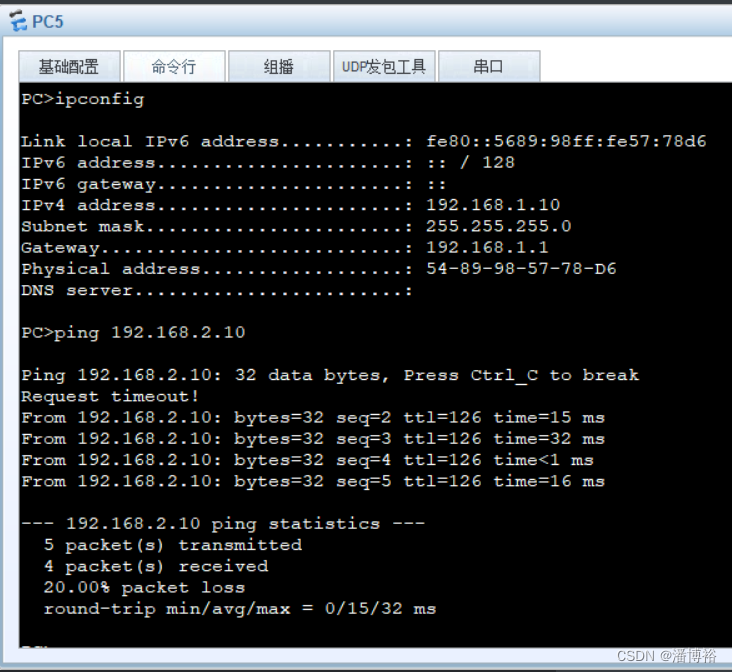

连通性测试：

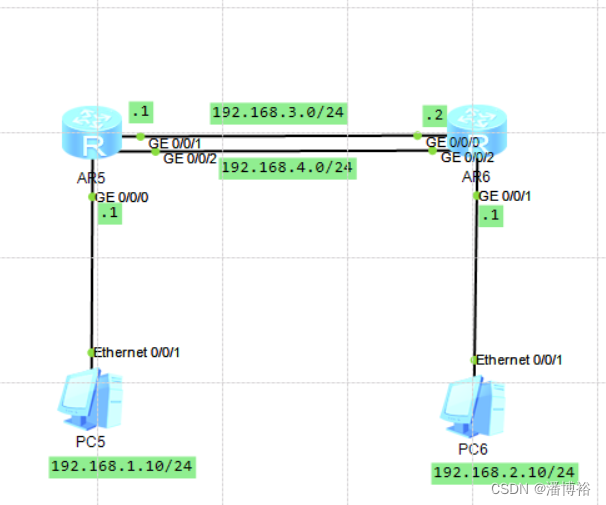

4.浮动路由

R1(左边为R1，右边为R2，忘记改了)
#
interface GigabitEthernet0/0/0
 ip address 192.168.1.1 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 192.168.3.1 255.255.255.0
#
interface GigabitEthernet0/0/2
 ip address 192.168.4.1 255.255.255.0
#
ip route-static 192.168.2.0 255.255.255.0 192.168.3.2 #使用默认优先值（越小越优）
ip route-static 192.168.2.0 255.255.255.0 192.168.4.2 preference 70 #使用比默认优先值大的数值，从而被第一条路由顶替。
#
R2(左边为R1，右边为R2，忘记改了)
#
interface GigabitEthernet0/0/0
 ip address 192.168.3.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 192.168.2.1 255.255.255.0
#
interface GigabitEthernet0/0/2
 ip address 192.168.4.2 255.255.255.0
#
ip route-static 192.168.1.0 255.255.255.0 192.168.3.1
ip route-static 192.168.1.0 255.255.255.0 192.168.4.1 preference 70
#

模拟R1的g0/0/1down，然后备用路由顶替，实现较高的网络冗余（实际应用中会带有链路检测，从而降低丢包率）。
