防火墙ipsec vpn 点对多点配置和路由器isis配置

需求：

isp通过isis进行联通，两台防火墙部署ipsec vpn 点对多点。

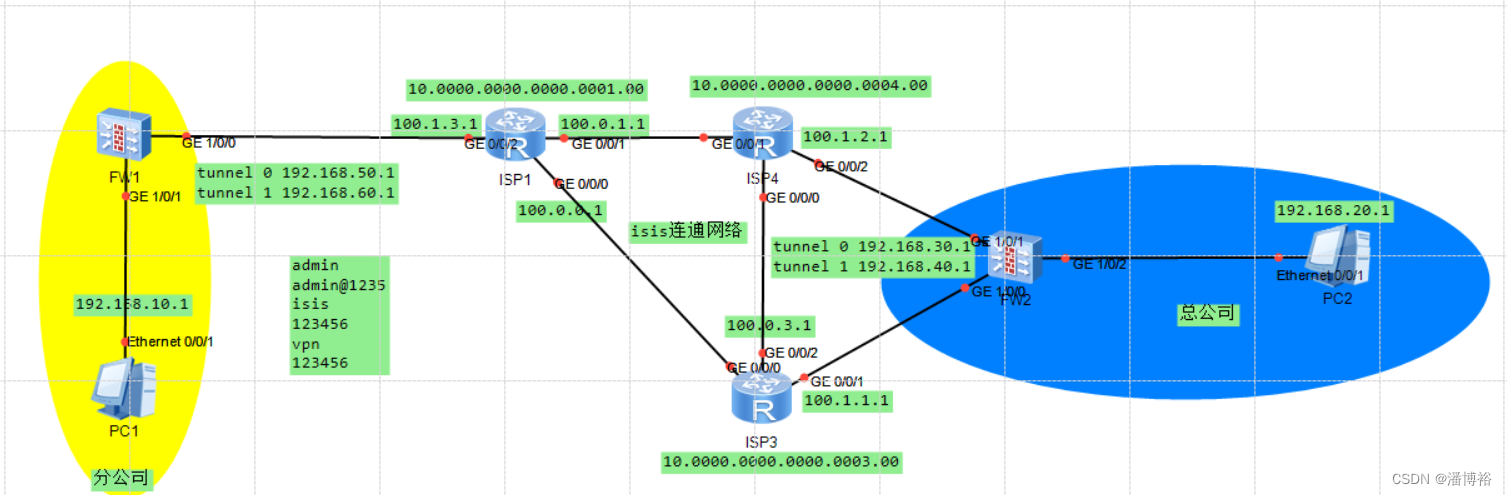

拓扑图：

在这里插入图片描述

技术分析：

isis：

isp1：
isis 1 #进入isis进程
 network-entity 10.0000.0000.0000.0001.00  #配置net地址，格式按10.0000.0000.0000.0001.00这个来
 import-route isis level-2 into level-1 配置路由渗透level-2的路由发到level-1
 #
 interface GigabitEthernet0/0/0
 isis enable 1 #开启isis
 isis circuit-level level-1 #将端口等级设置为level-1（IS-IS 的路由器默认级别是 Level-1-2， 两个路由器在同一个区域，
 所以 会同时建立 Level-1 和 Level-2 的邻接关系，造成建立重新邻接，增加路由器的性能压力，浪费网路带宽，所以只需
 建立 Level-1 的邻接关系；但是由于路由器连接了其他区域路由器，所以无法修改路由器级别为 Level-1，只能通过修改接口邻接
 关系级别为 Level-1 来解决）
 isis authentication-mode md5 cipher 123456 #配置端口认证
#下同
interface GigabitEthernet0/0/1
 isis enable 1
 isis circuit-level level-1
 isis authentication-mode md5 cipher 123456
#
interface GigabitEthernet0/0/2
 isis enable 1

 isp3
#
isis 1
 network-entity 10.0000.0000.0000.0003.00
 import-route isis level-2 into level-1
#
interface GigabitEthernet0/0/0
 isis enable 1
 isis circuit-level level-1
 isis authentication-mode md5 cipher 123456
#
interface GigabitEthernet0/0/1
 isis enable 1
#
interface GigabitEthernet0/0/2
 isis enable 1
 isis circuit-level level-1
 isis authentication-mode md5 cipher 123456
#

isp4
#
isis 1
 network-entity 10.0000.0000.0000.0004.00
 import-route isis level-2 into level-1
#
interface GigabitEthernet0/0/0
 isis enable 1
 isis circuit-level level-1
 isis authentication-mode md5 cipher 123456
#
interface GigabitEthernet0/0/1
 isis enable 1
 isis circuit-level level-1
 isis authentication-mode md5 cipher 123456
#
interface GigabitEthernet0/0/2
 isis enable 1
#

ip-link

fw1
#
ip-link check enable  #开启ip-link
ip-link name fw2-1 #进入fw2-1
 destination 100.1.1.2 interface GigabitEthernet1/0/0 mode icmp #通过g1/0/0使用icmp协议侦测目的IP为100.1.1.2
ip-link name fw2-2 #下同
 destination 100.1.2.2 interface GigabitEthernet1/0/0 mode icmp
 #
 fw2
 #
ip-link check enable
ip-link name fw1-1
 destination 100.1.3.2 interface GigabitEthernet1/0/0 mode icmp
ip-link name fw1-2
 destination 100.1.3.2 interface GigabitEthernet1/0/1 mode icmp
#

IPSec vpn ：

fw1
#
ipsec proposal 1 #ipsec安全提案 1
 esp authentication-algorithm sha2-256 #ESP的认证算法
 esp encryption-algorithm aes-256  ESP的加密算法
#
ike proposal 1 #ike 提议
 encryption-algorithm aes-256  #加密算法
 dh group14 #支持最大的秘钥宽度
 authentication-algorithm sha2-256 #认证算法
 authentication-method pre-share  #使用共享密钥作为认证方式
 integrity-algorithm hmac-sha2-256 #ike协商时所使用的完整性算法
 prf hmac-sha2-256 #ike协商时所使用的伪随机数产生函数的算法
#
ike peer all #创建ike对等体
 pre-shared-key 123456 #共享的密钥为123456
 ike-proposal 1 #使用ike提议1
#
ipsec profile fw2-1 #创建一个ipsec的安全框架
 ike-peer all #调用ike对等体
 proposal 1 #调用安全提案
ipsec profile fw2-2 #下同
 ike-peer all
 proposal 1
#
interface Tunnel0 #创建虚拟接口0
 ip address 192.168.50.1 255.255.255.0 #（可以使用内部地址）
 tunnel-protocol gre #隧道类型为gre
 source 100.1.3.2 #设置源地址
 destination 100.1.1.2 #设置目的地址
 ipsec profile fw2-1 #提用ipsec的安全框架
#
interface Tunnel1 #下同
 description 100.1.2.2
 ip address 192.168.60.1 255.255.255.0
 tunnel-protocol gre
 source 100.1.3.2
 destination 100.1.2.2
 ipsec profile fw2-2
 #
 firewall zone untrust
 add interface Tunnel0 #把虚拟接口0加入untrsut区域
 add interface Tunnel1 #下同
 #
 ip route-static 192.168.20.0 255.255.255.0 Tunnel0 preference 150 track ip-link fw2-1 #配置
 静态路由把目的为192.168.20.0的下一跳定向到tunnel 0，并且联动ip-link fw2-1，设置优先级为150，使
 转发20.0网段数据包优先转发到tunnel0
ip route-static 192.168.20.0 255.255.255.0 Tunnel1 preference 100 track ip-link fw2-2 #下同
#
security-policy #进入策略
 rule name trust-untrsut #进入名称为trust-untrust的策略（这里包含了vpn通道中trust访问untrust的）
 所以就没有配vpn中trust到untrust部分
  source-zone trust #源区域 trust
  destination-zone untrust #目的区域
  service icmp #允许的服务
  action permit #允许行为
 rule name local-trust #下同
  source-zone local
  destination-zone trust
  action permit
 rule name trust-local
  source-zone trust
  destination-zone local
  action permit
 rule name untrust-local
  source-zone untrust
  destination-zone local
  action permit
 rule name local-untrust
  source-zone local
  destination-zone untrust
  action permit
 rule name vpn
  source-zone untrust
  destination-zone trust
  source-address 192.168.20.0 mask 255.255.255.0  #这里对untrust区域访问trust区域的ip进行源地址限定
  ，只能是20.0网段的进行访问。
  service icmp
  action permit

  fw2

#下同
ipsec proposal 1
 esp authentication-algorithm sha2-256
 esp encryption-algorithm aes-256
#
ike proposal 1
 encryption-algorithm aes-256
 dh group14
 authentication-algorithm sha2-256
 authentication-method pre-share
 integrity-algorithm hmac-sha2-256
 prf hmac-sha2-256
#
ike peer all
 pre-shared-key 123456
 ike-proposal 1
ike peer fw1-2
#
ipsec profile fw1-1
 ike-peer all
 proposal 1
ipsec profile fw1-2
 ike-peer all
 proposal 1
#
interface Tunnel0
 ip address 192.168.30.1 255.255.255.0
 tunnel-protocol gre
 source 100.1.1.2
 destination 100.1.3.2
 ipsec profile fw1-1
#
interface Tunnel1
 ip address 192.168.40.1 255.255.255.0
 tunnel-protocol gre
 source 100.1.2.2
 destination 100.1.3.2
 ipsec profile fw1-2
#
firewall zone untrust
 add interface Tunnel0
 add interface Tunnel1
#
ip route-static 192.168.10.0 255.255.255.0 Tunnel0 preference 150 track ip-link fw1-1
ip route-static 192.168.10.0 255.255.255.0 Tunnel1 preference 100 track ip-link fw1-2
#
security-policy
 rule name trust-untrsut
  source-zone trust
  destination-zone untrust
  service icmp
  action permit
 rule name local-trust
  source-zone local
  destination-zone trust
  action permit
 rule name trust-local
  source-zone trust
  destination-zone local
  action permit
 rule name local-unttrsut
  source-zone local
  destination-zone untrust
  action permit
 rule name untrust-local
  source-zone untrust
  destination-zone local
  action permit
 rule name vpn
  source-zone untrust
  source-address 192.168.10.0 mask 255.255.255.0
  service icmp
  action permit

效果：

isis：

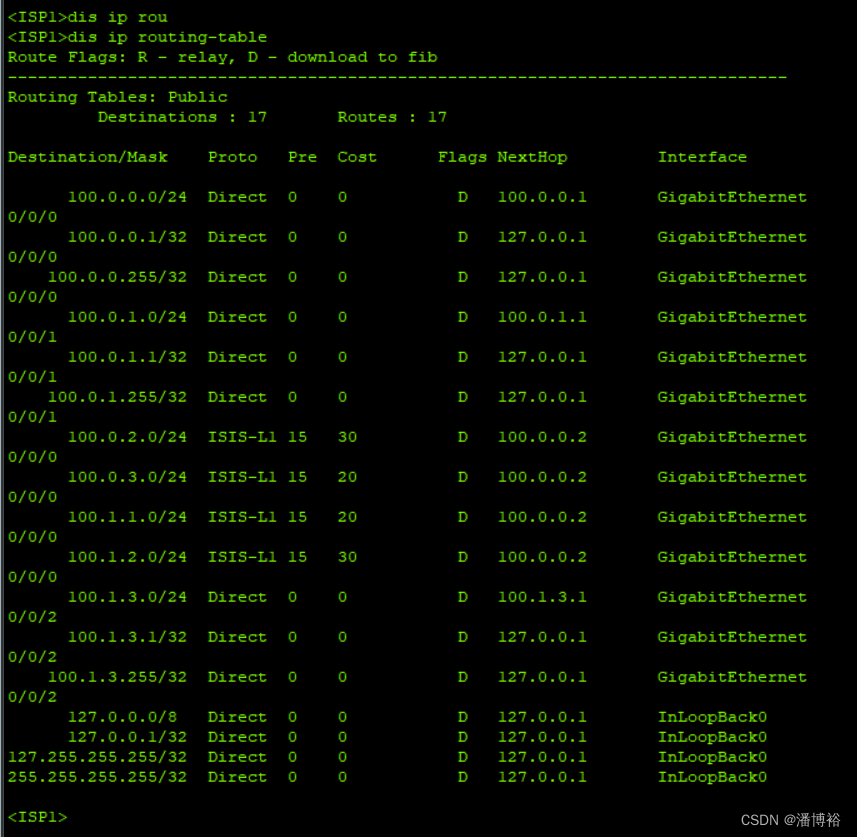

isp1查看路由表：

在这里插入图片描述

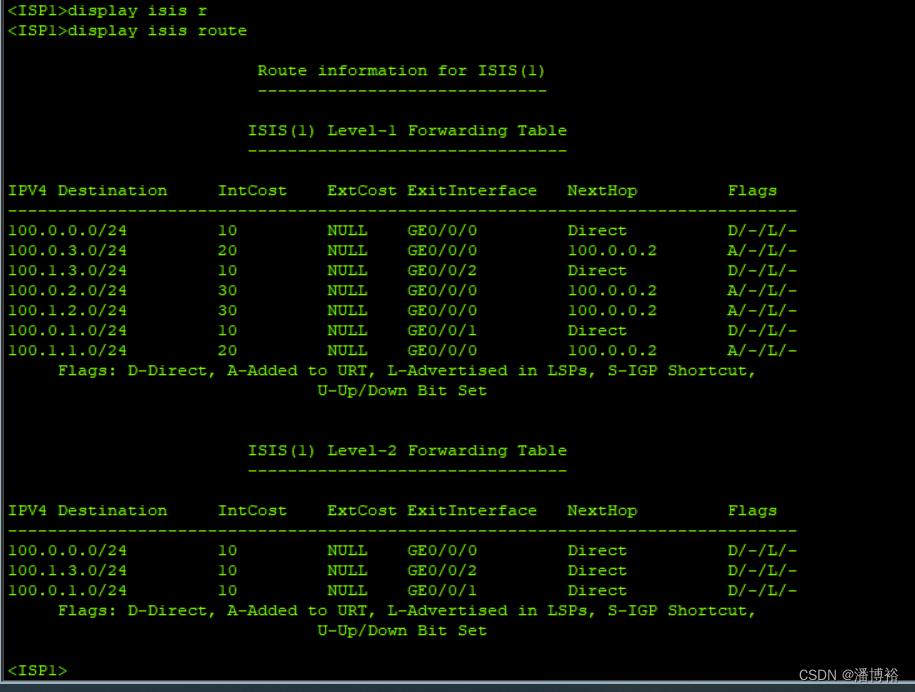

isp1 查看isis路由表：

在这里插入图片描述

ipsec vpn：

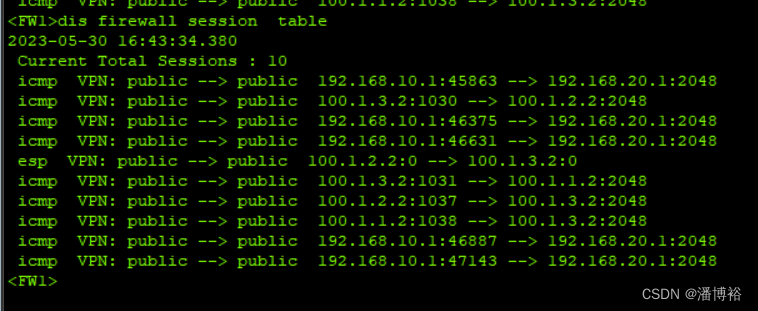

fw1查看nat转换情况：在这里插入图片描述

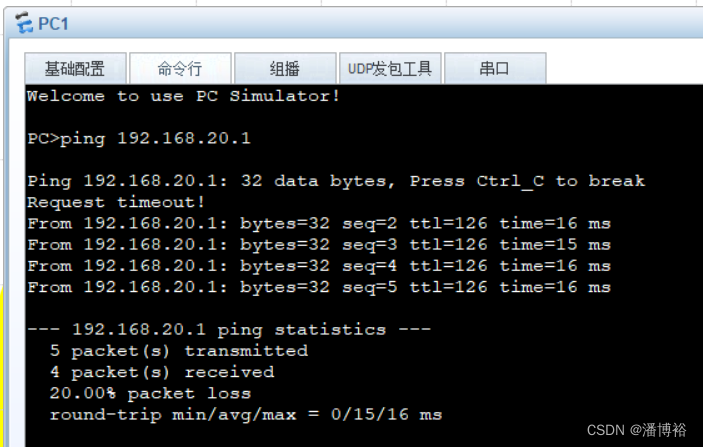

pc机ping的过程：

在这里插入图片描述

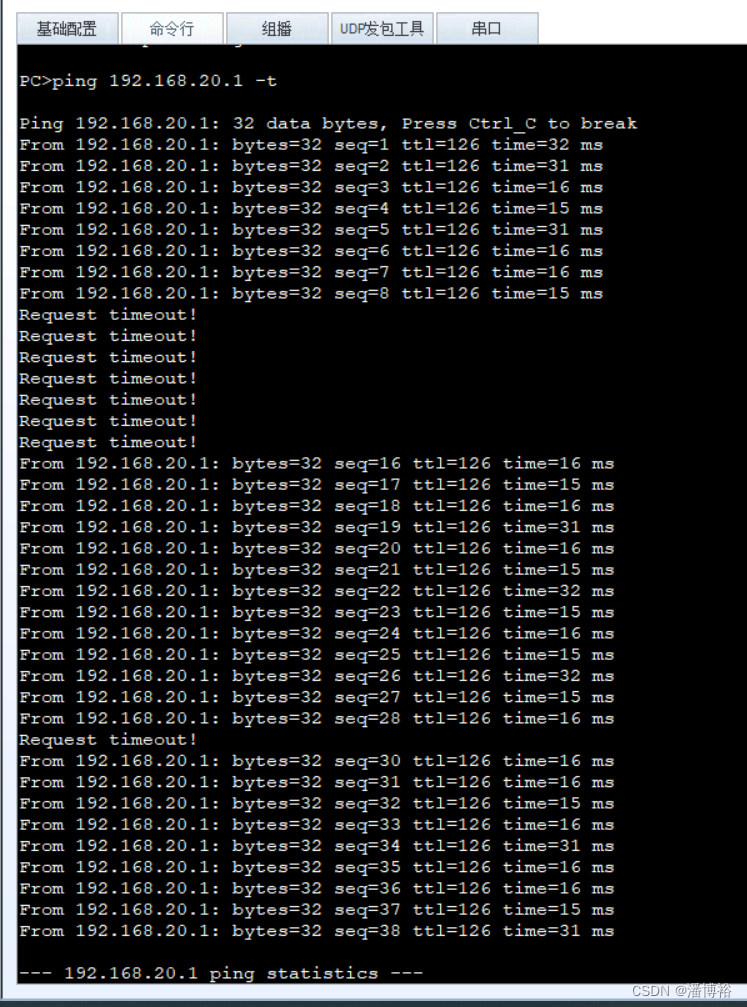

模拟fw2 g1/0/1端口down后的情况：

在这里插入图片描述

说明：第一次请求超时是因为从fw2-1转换为fw2-2，第二次超时是fw2-2转换为fw2-1

ip-link：

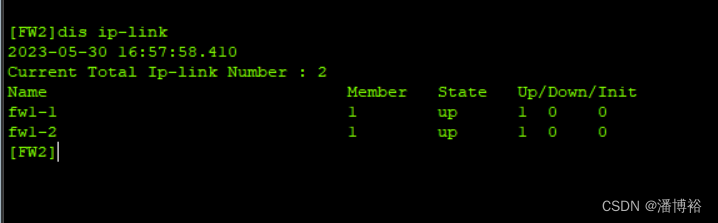

查看链路侦测的状态：

在这里插入图片描述
