STP协议

stp接口状态：

1、Disabled：禁用状态。端口既不处理和转发BPDU报文，也不转发用户流量。

2.Blocking：阻塞状态。端口仅仅能接收并处理BPDU，不能转发BPDU，也不能转发用户流量。此状态是 预备端口的最终状态。

3.Listening：侦听状态。端口可以转发BPDU报文，但不能转发用户流量。

4.Learning：学习状态。端口可根据收到的用户流量构建MAC地址表，但不转发用户流量。增加Learning 状态是为了防止临时环路。

5.Forwarding：转发状态。端口既可转发用户流量也可转发BPDU报文，只有根端口或指定端口才能进入 Forwarding状态。

当sw3的直连链路down:

链路down会发出tcn bpdu报文，直到上游设备发出tc ack置位的报文回复。

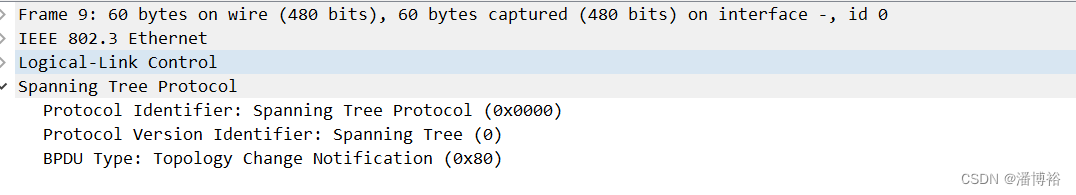

发出的TCN报文

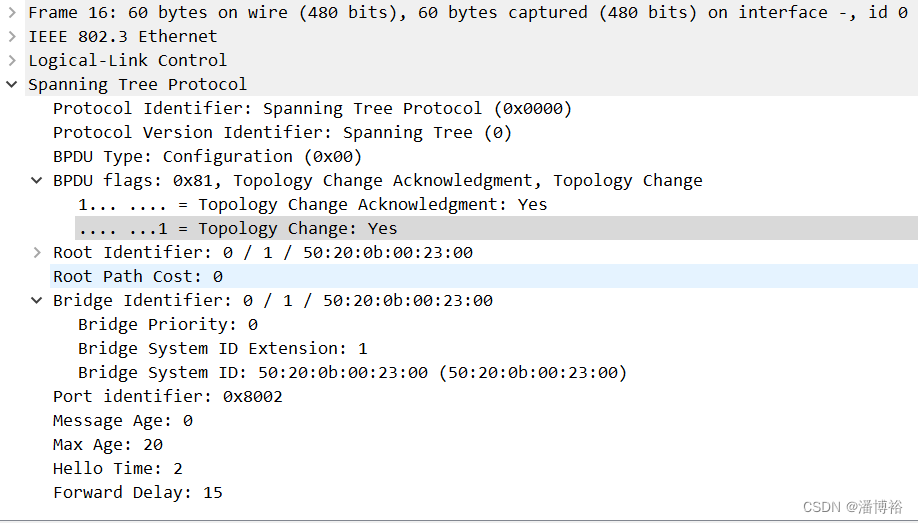

sw2给sw3的确认报文

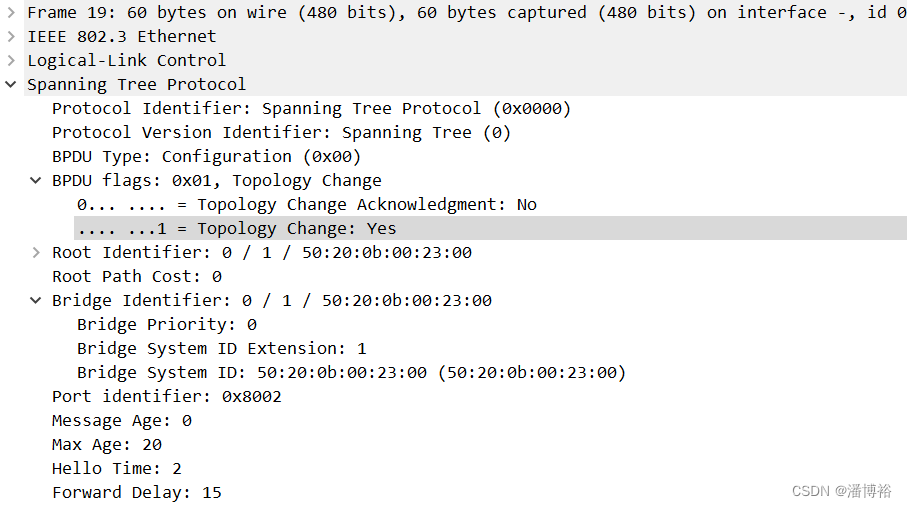

根桥收到tcn报文，然后会回复TC ACK 及TC置位的配置BPDU，通知所有交换机将MAC地址表的老化时间由原来的300S，缩短到15S；加速MAC地址表老化； （因为sw2已经回复过sw3，所以tcn ack置位为0）

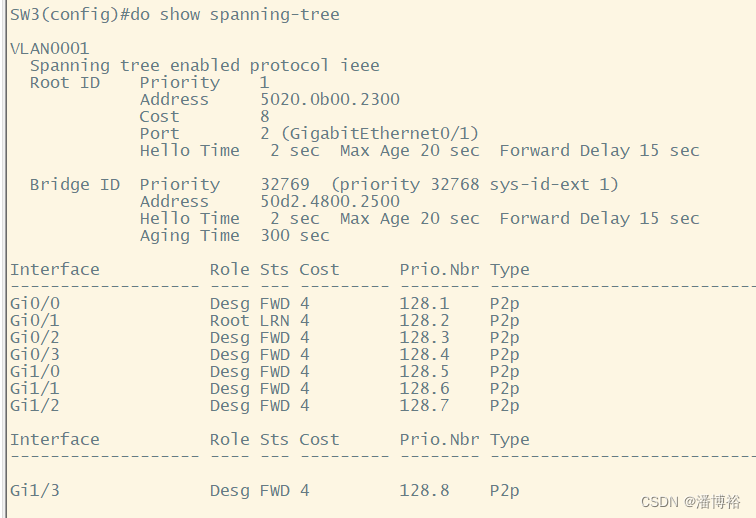

sw3经历的第一个阶段listening，同时mac地址表老化时间也变成15s

sw3经历的第二阶段learning，老化时间也变回原来的300s

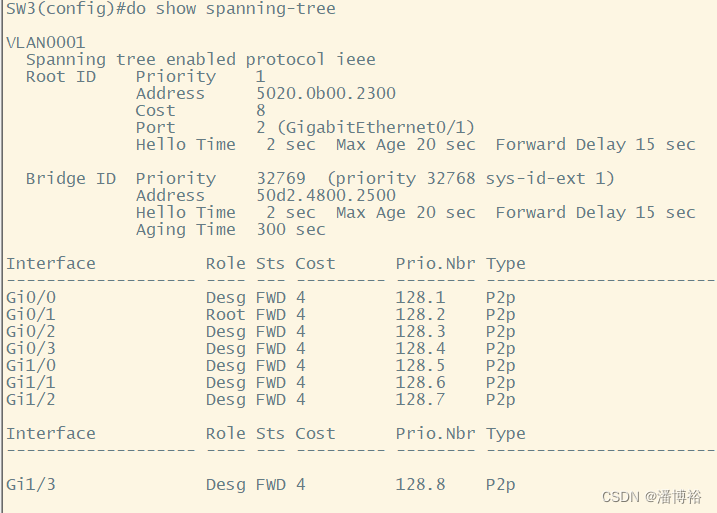

到达最终的forwarding，一共花费30s的时间正常情况下。

当sw3非直连链路down：

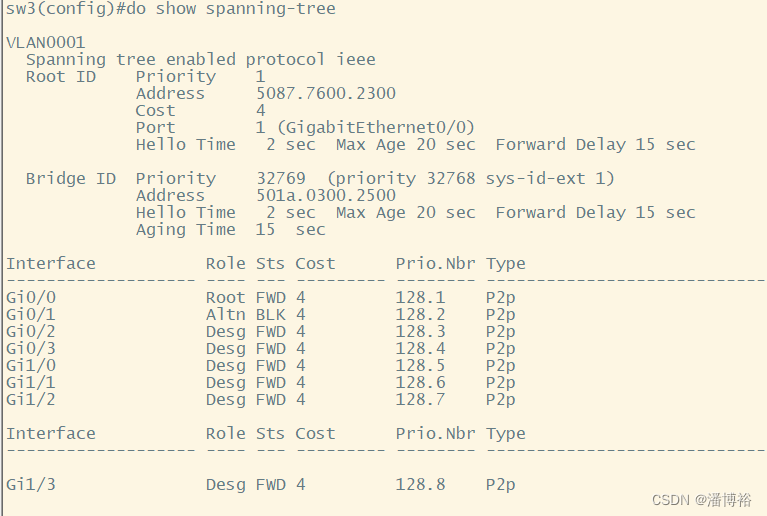

链路down了会先进入max age 的老化时间20s。因为根桥在这个阶段已经发送了tc置位的报文，所以mac地址表老化时间已经为15s了

sw3进入第二个阶段listening阶段。

sw3进入第三个阶段learning阶段。

sw3进入正常的forwarding阶段，共花50s的时间。

边缘端口：

主要作用是省去listening和learning两个阶段的时间共30s的时间，直接进入forwarding阶段

BPDU保护功能： 用于防止边缘端口误解交换机，导致网络震荡，重新收敛网络。

华为版
#全局开启边缘端口；在开启前，请在交换机互联的端口上disable掉边缘端口；再配置全局；
[SW2-GigabitEthernet0/0/1]dis th
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 2 to 4094
stp edged-port disable
[SW2]stp edged-port default
//第二种配置方式：直接在连接终端的接口下，配置边缘端口；
[SW2-GigabitEthernet0/0/3]stp edged-port enable

#全局开启bpdu保护
[SW3]stp bpdu-protection

思科版
interface GigabitEthernet0/2
 negotiation auto
 spanning-tree portfast edge #置边缘端口
 spanning-tree bpduguard enable #开启bpdu保护

#全局快速配置
spanning-tree portfast default 		#全局配置PortFast（只会为access模式接口配置）
spanning-tree portfast bpduguard default 	#全局配置BPDU防护（只会作用在access模式接口配置）

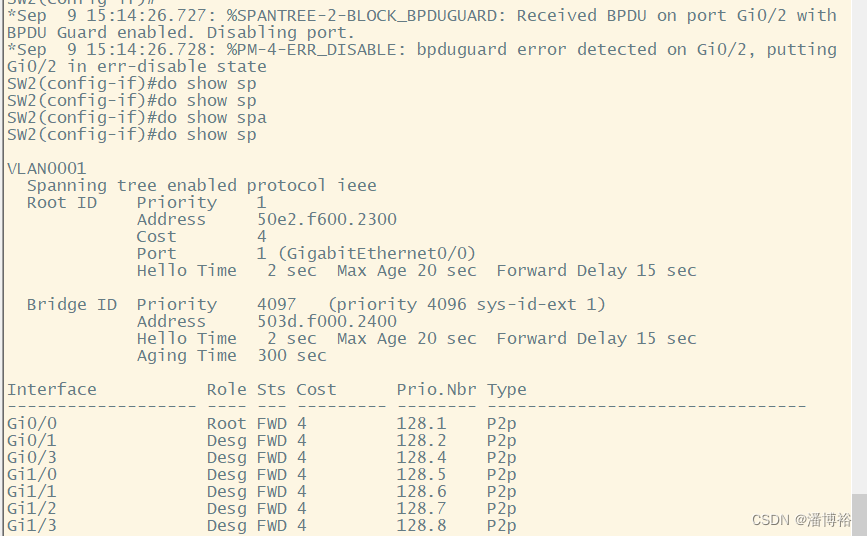

当g0/2接入交换机时。
