二层交换机

二层交换机通常在接入层使用，接入终端设备（像打印机，ip电话，ap，电脑等等），而二层交换机主要基于mac表进行转发。

二层交换机学习进入交换机的数据包的原mac地址，然后保存在mac表。

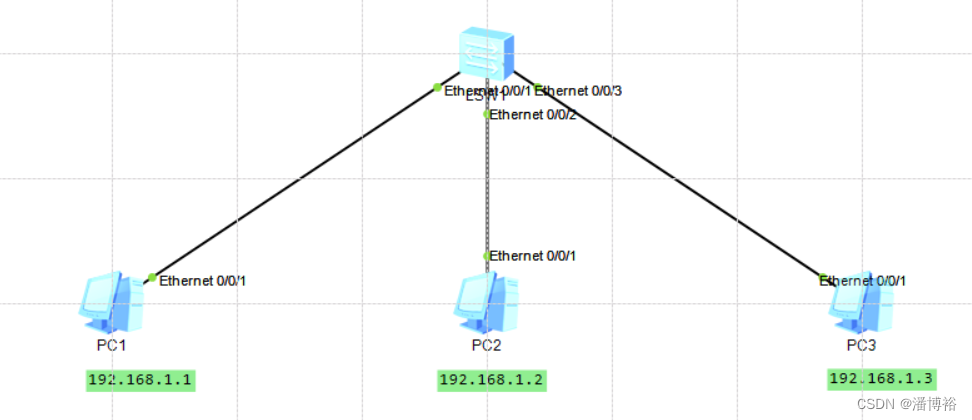

三台主机已经配置好ip，我去交换机查询mac表，是空白的。

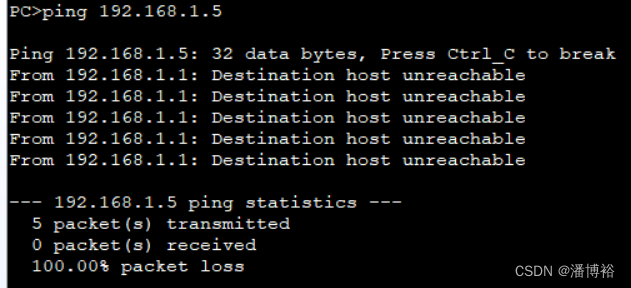

pc去ping不存在的网段。

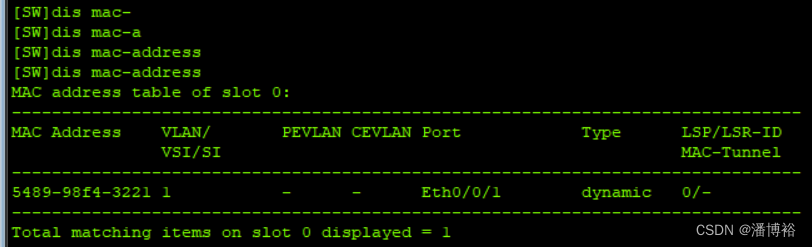

然后在交换机再次查询mac地址，可以看见pc的mac地址已经记录在mac表里面。

二层交换机三种数据帧行为泛红，转发，丢弃。

泛红：指交换机把数据包转发到除了进入数据包的端口的其他所有端口。

第一种：如果收到的是单播帧，然后交换机mac表查询不到该目的mac，就会泛红。

第二种：如果收到的是广播帧，那就直接泛红。

转发：指交换机在收到数据包后，根据查询本地mac表，转发到某一个端口的行为。

丢弃：指进入本交换机的数据包的目的mac地址是进入这个mac端口（说人话就是，从这个端口进来，又要从这个端口出去。）

ip协议

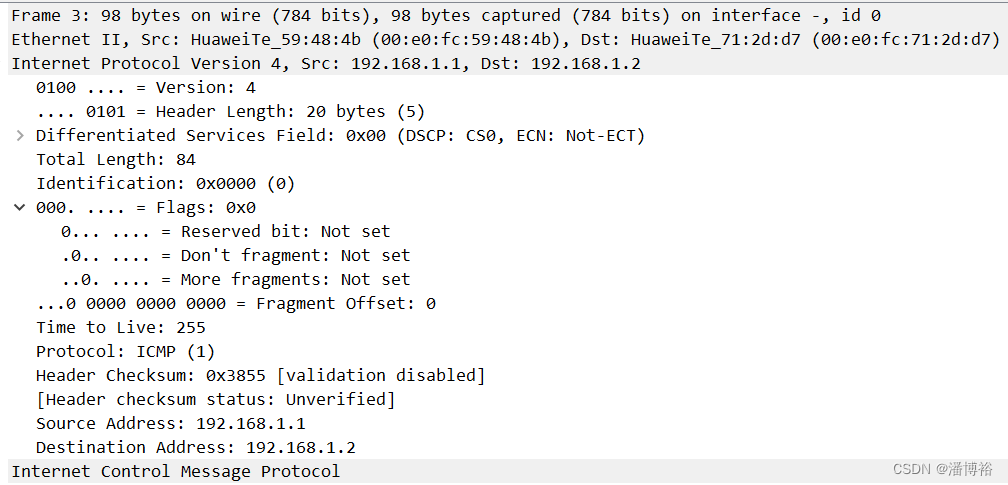

下面抓了一个icmp协议的包来分析它包含的内容。

其中ip封装部分：

version:代表ip的版本，4即为ipv4

header length ：头部报文长为20字节

total length ：即为总长度20个字节

flags：标志位

reserved bit 保留位

don‘t fragment ：不分片

more fragment ：是否有更多的分片

fragment offset ：片偏移

time to live ：存活跳数

protocol ：使用的协议

header checksum ：首部校验和

source address：源ip地址

destination address：目的ip地址

当ping了一个超大包时

ping -s 3500 192.168.1.2

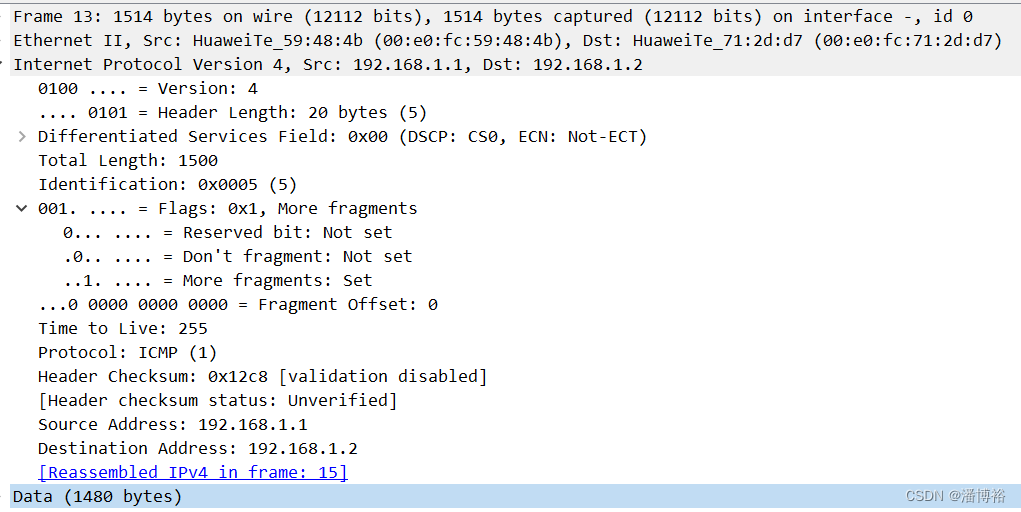

第一包：

don’t fragment 还是设置为0

more fragment 设置为1

fragment offset 为 0

protocol：协议为icmp

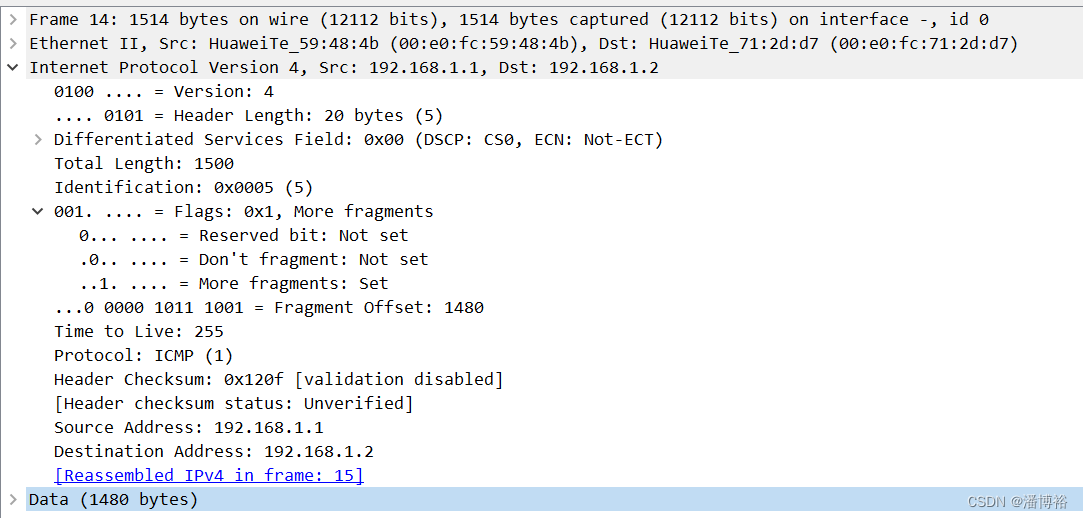

第二包：

don’t fragment 还是设置为0

more fragment 设置为1

fragment offset 为 1480

protocol：协议为icmp

第三包：

don’t fragment 还是设置为0

more fragment 设置为0

fragment offset 为 2960

protocol：协议为icmp

fragment count ：碎片量为3

reassurembled ipv4 length ：重新装配的长度 3508字节

其中8个字节为icmp的长度。
