本文介绍了STM32串口通信中两种数据接收方式的实现和解析，包括查询方式和中断方式。在查询方式下，通过不断检查接收标志位来获取数据，这种方式效率较低。而中断方式则更高效，当接收到数据时自动触发中断服务程序进行处理。文中给出了具体的代码示例，并进行了烧录验证。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

杨桃32学习笔记，本文图片文字皆为转述

对串口发送程序进行修改位接收

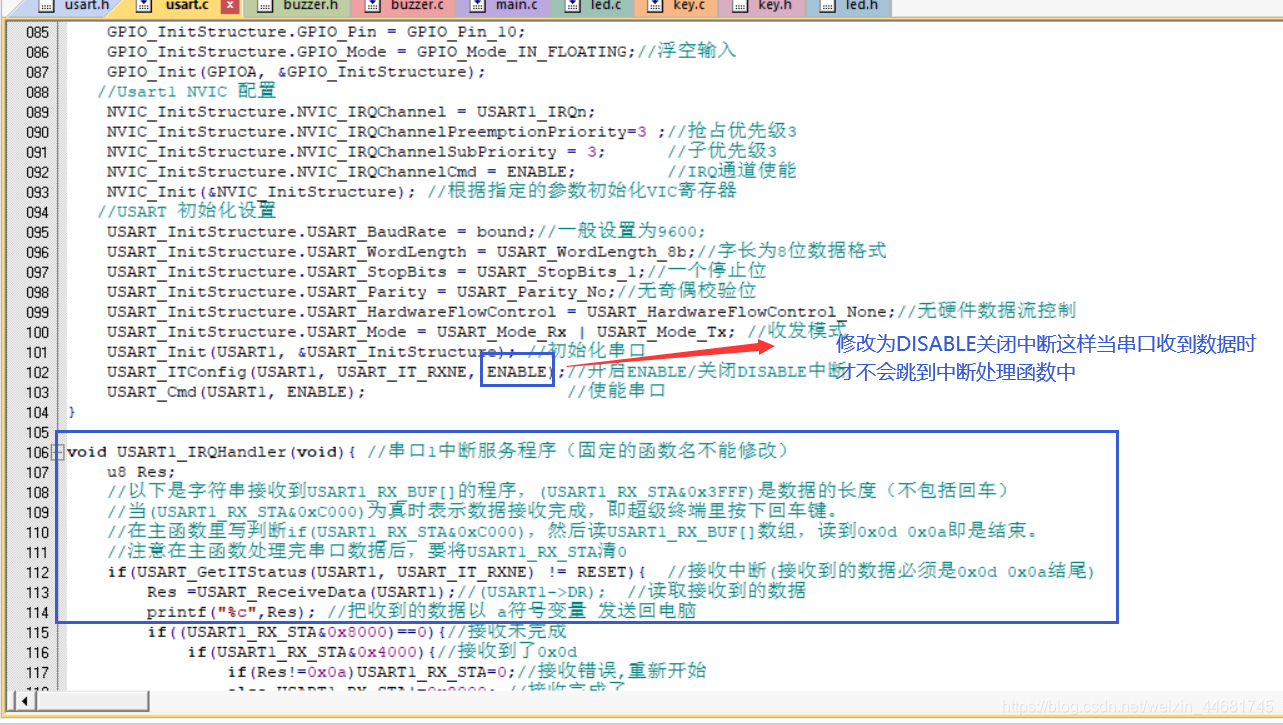

在这里插入图片描述

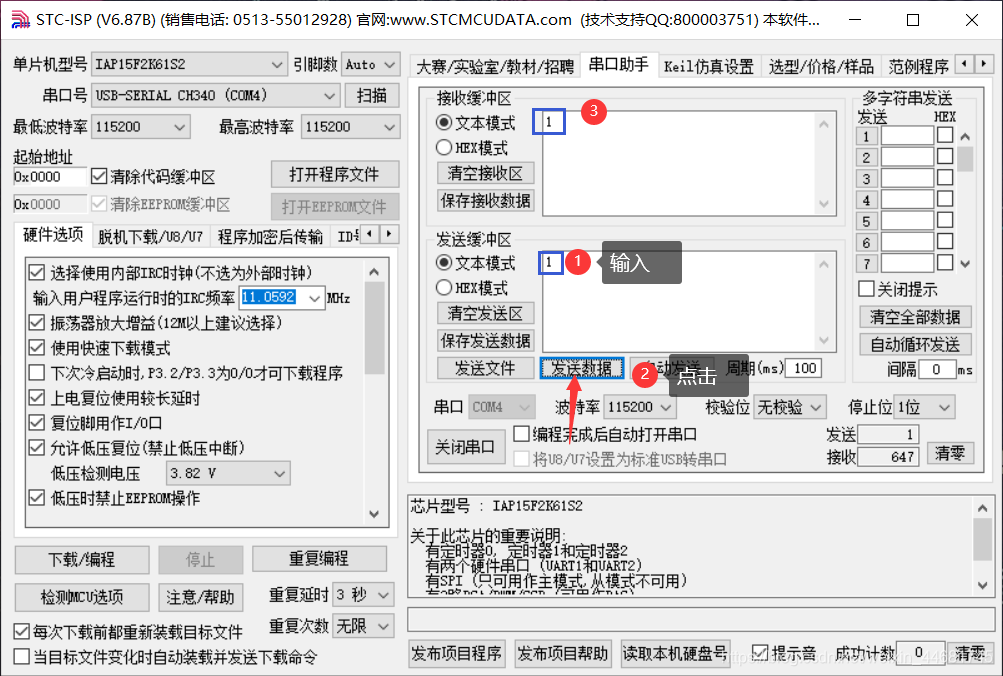

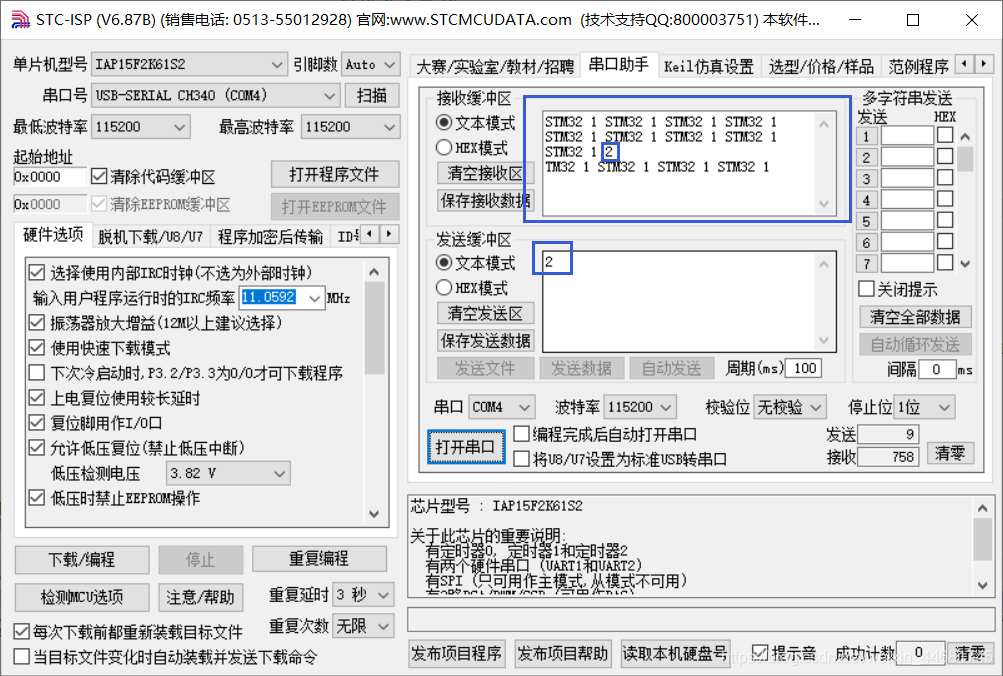

编译烧录后结果为

在这里插入图片描述

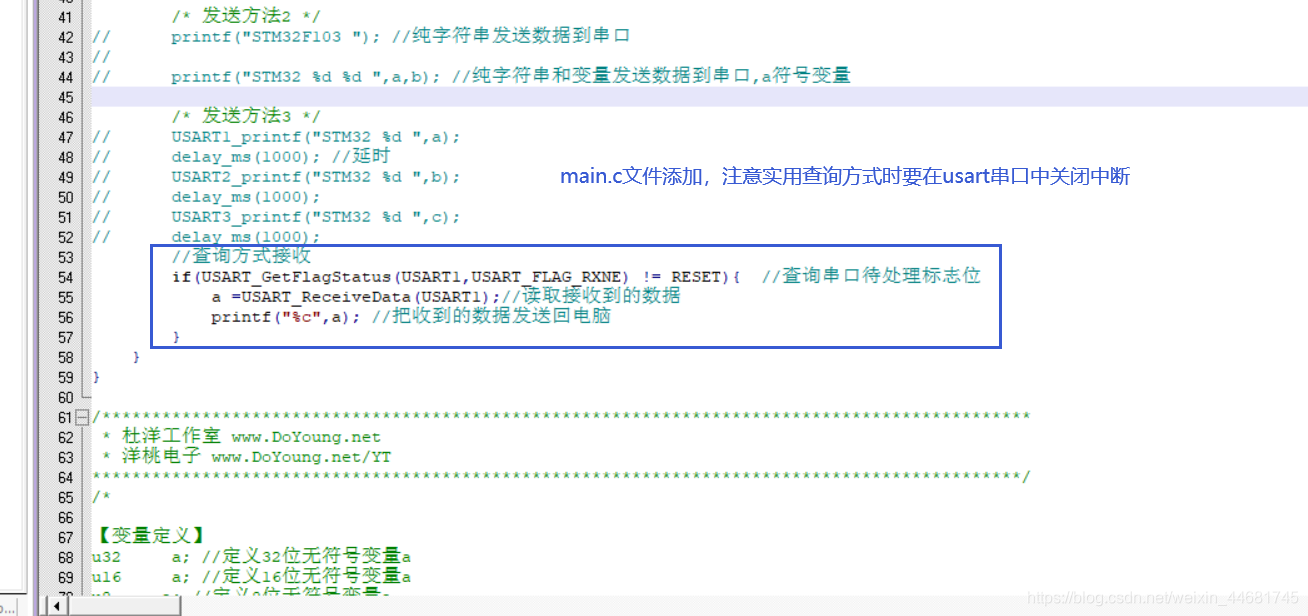

查询方式接收程序解读

//查询方式接收
if(USART_GetFlagStatus(USART1,USART_FLAG_RXNE) != RESET){  //查询串口待处理标志位
	a =USART_ReceiveData(USART1);//读取接收到的数据
	printf("%c",a); //把收到的数据发送回电脑
	}

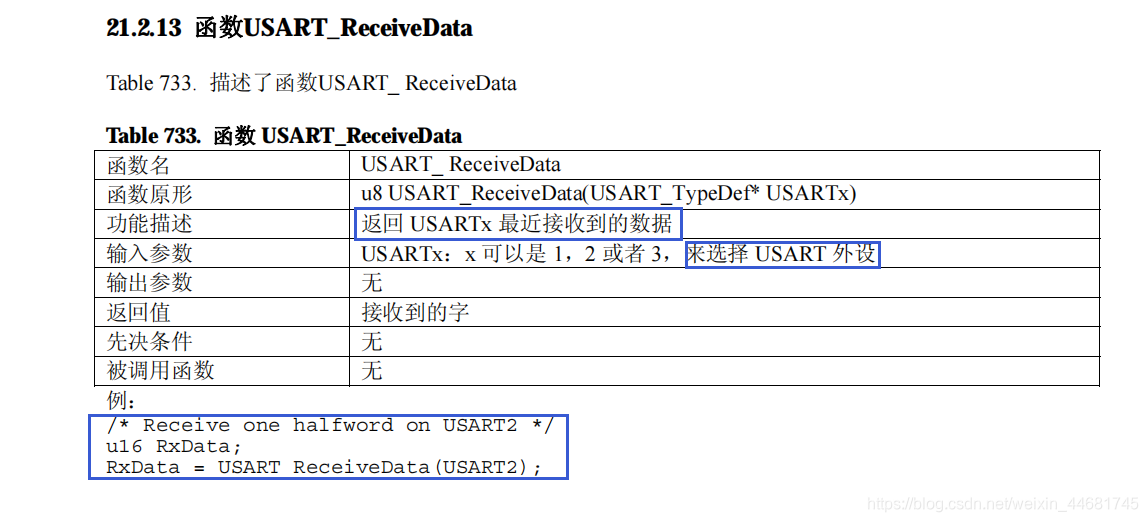

使用到的固件库函数

在这里插入图片描述

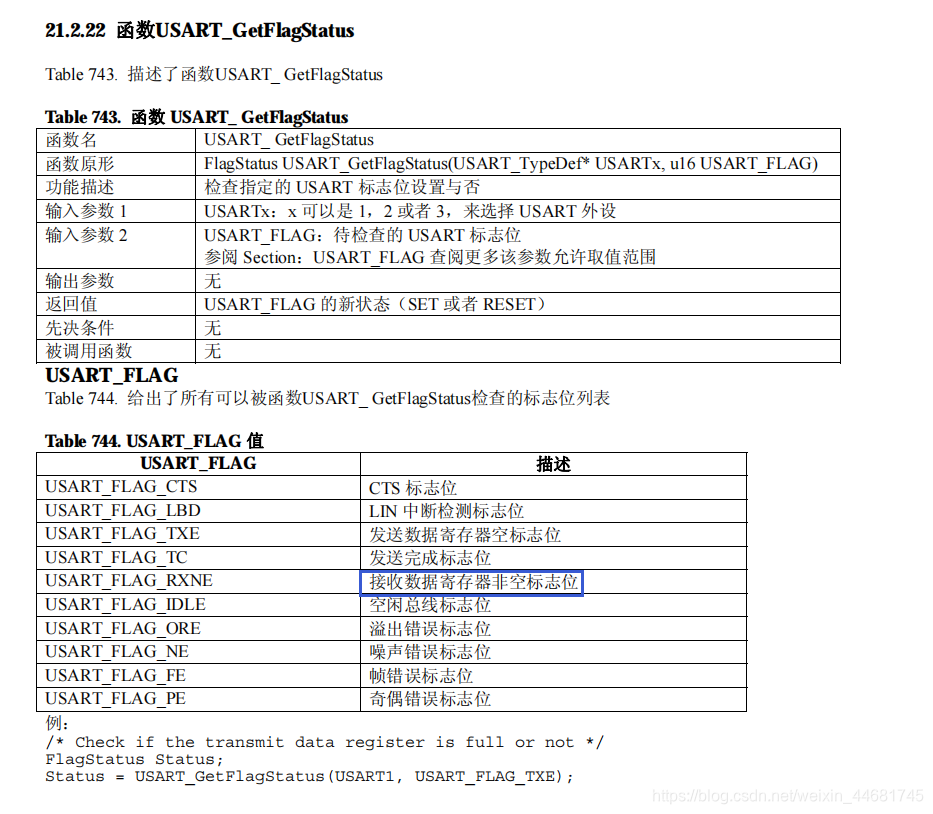

USART_FLAG_RXNE=1表示来数据

在这里插入图片描述

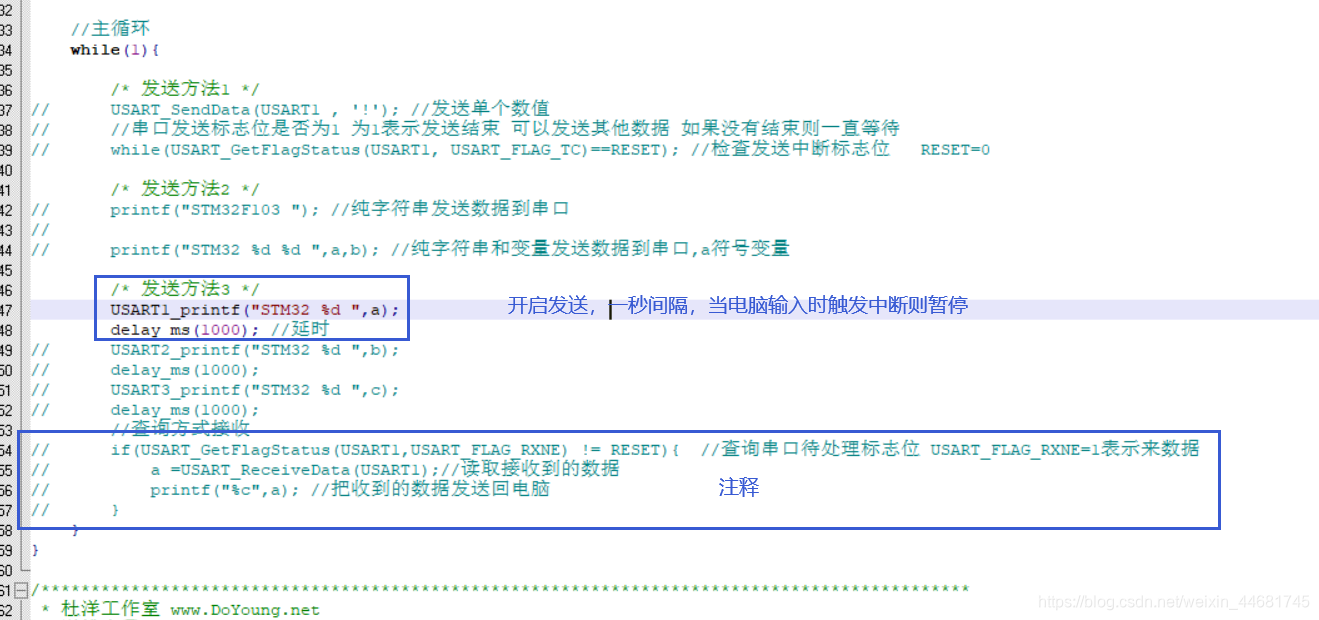

这种方式有很大的弊端，主函数使用循环不断地查看接收标志位，
所以不常用这种方式，而是打开中断使能，把相应的程序复制到中断服务函数。

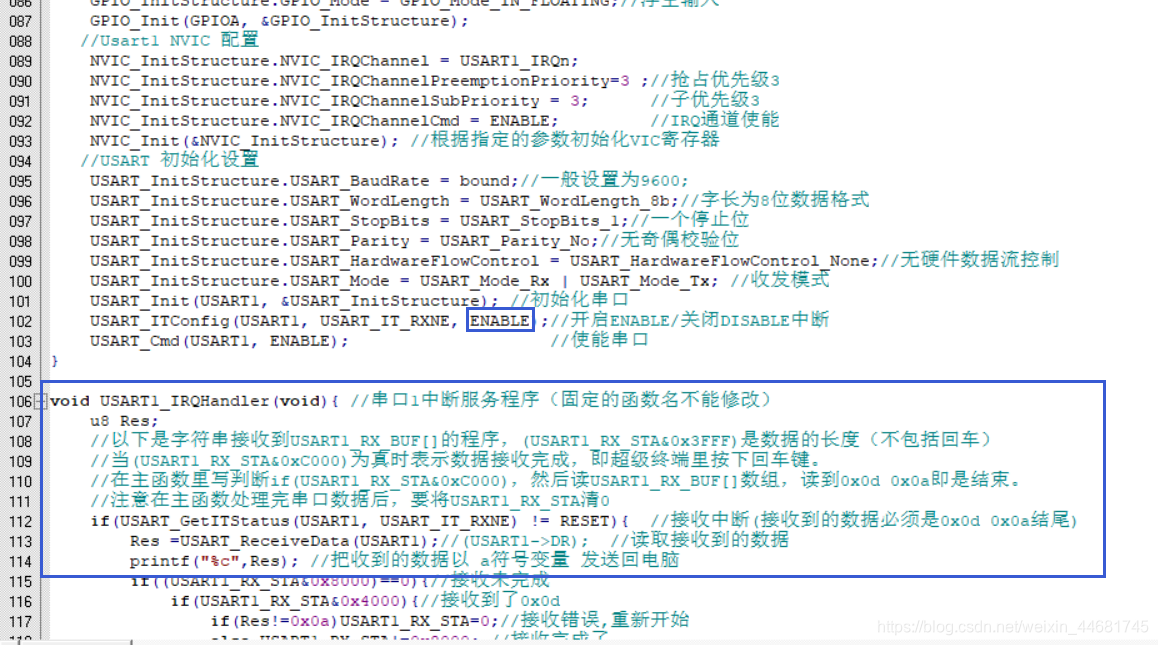

在这里插入图片描述

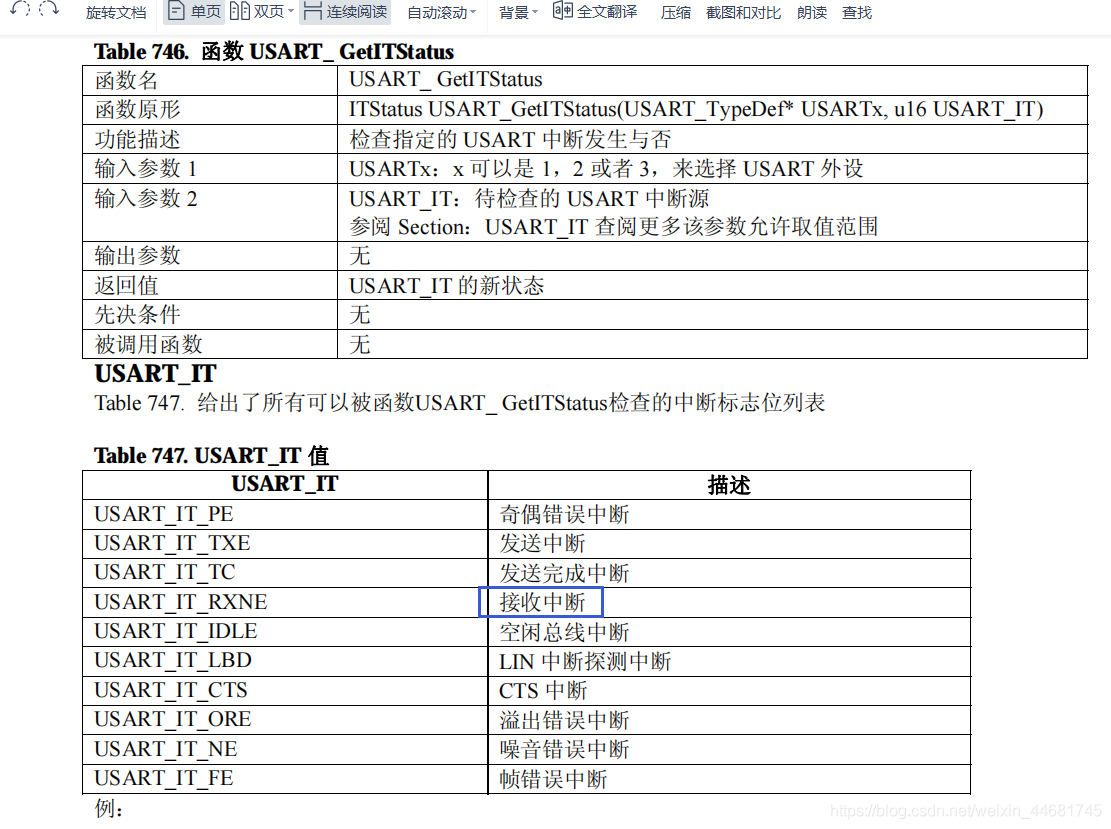

注意区分这里使用的和查询方式接收不同的获取标志位函数。

在这里插入图片描述

中断方式接收程序解读

void USART1_IRQHandler(void){ //串口1中断服务程序（固定的函数名不能修改）
	u8 Res;
	if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET){  //接收中断(接收到的数据必须是0x0d 0x0a结尾)
		Res =USART_ReceiveData(USART1);//(USART1->DR);	//读取接收到的数据
		printf("%c",Res); //把收到的数据以 a符号变量 发送回电脑
		}
