【SPI协议】

SPI协议

（1）SPI简介

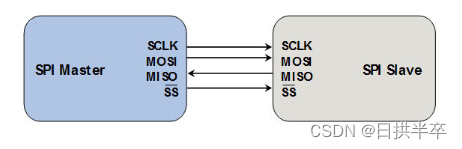

SPI（Serial Peripheral Interface，串行外围设备接口），是一种高速的、全双工、同步的串行通信总线；SPI采用主从方式工作，一般有一个主设备和一个或多个从设备；SPI需要至少4根线，分别是MISO（主设备输入从设备输出）、MOSI（主设备输出从设备输入）、SCLK（时钟）、CS（片选）。SPI通信的速度很容易达到好几兆bps，所以可以用SPI总线传输一些未压缩的音频以及压缩的视频。下图是只有2个chip利用SPI总线进行通信的结构图

（2）SPI相关概念

• SCK(Serial Clock)：SCK是串行时钟线，作用是Master向Slave传输时钟信号，控制数据交换的时机和速率；
• MOSI(Master Output Slave Input)：在SPI Master上也被称为Tx-channel，作用是SPI主机给SPI从机发送数据；
• CS/SS(Chip Select/Slave Select)
