YT8531调试记录

总结

还是从设备树，mac驱动，mac驱动对mdio总线的注册，phy驱动 ，phy的datasheet，cpu的datasheet 几个方面来看来看

0.确认供电，以及phy的地址(一般会有多个地址，根据相关引脚电平可配置)

1.确认reset的有效电平

2.确认IO的有效电平

3.确认phy-mode，以及它的pinctrl的复用情况 (cat /sys/kernel/debug/pinctrl/pinctrl-handles  看current state)

4.确认rx_tx_delay的使能，和对应平台的时序

5.确认中断属性带来的影响

设备树

主要是选择pinctrl；配置reset脚；设置IO电平；设置phy的寄存器，phy-mode，中断属性等

eth0: eth@0xd4281800 {
				compatible = "eth";
				pinctrl-names = "default", "rgmii-pins";
				pinctrl-0 = <&emac_pmx_func0 &emac_pmx_func2 &emac_pmx_func3 &emac_pmx_func4>;
				pinctrl-1 = <&emac_pmx_func0 &emac_pmx_func1  &emac_pmx_func2 &emac_pmx_func3 &emac_pmx_func4>;
				reg = <0xd4281800 0x200>;
				interrupts = <10 11>;
				lpm-qos = <PM_QOS_CPUIDLE_BLOCK_AXI>;
				status = "okay";

				reset-gpio = <&gpio 34 0>;
				reset-active-low;/* 根据phy的电气属性选择这个使能电平,一般都是拉低复位，拉高正常工作 */

				reset-delays-us = <0 100000 100000>;

				clk-tuning-enable;

				tx-clk-config = <0x1>;
				rx-clk-config = <0x1>;
				3v3-enable = <0>; /* IO voltage, 1 - 3.3v, 0 - 1.8v 跟据phy的电气属性选择不同电平 */

				phy-handle = <&phy0>;

				mdio: mdio-bus {
					#address-cells = <0x1>;
					#size-cells = <0x0>;

					/* YT8531  10M/100M/1000M 3.3V RGMII PHY */
					phy0: phy@0 {
						compatible = "ethernet-phy-id4f51.e91b","ethernet-phy-ieee802.3-c22";
						device_type = "ethernet-phy";
						reg = <0x0>; /* set phy address*/
						phy-mode = "rgmii";
						//interrupts = <11>; /* 有中断属性的话，当phy的状态变为running，就不会去调用phy_read_status */
					};

				};
};

状态机

3.10.33内核版本如下 ，不同版本内核，状态机跟设备树都是不一样的操作；具体以各版本源码为准；如果设备了配了中断属性，RUNNING状态就不会自适应百兆千兆了

void phy_state_machine(struct work_struct *work)
{
......
	case PHY_RUNNING:
			/* Only register a CHANGE if we are polling or ignoring
				* interrupts and link changed since latest checking.
				*/
			if (!phy_interrupt_is_valid(phydev)) {
					old_link = phydev->link;
					err = phy_read_status(phydev);
					if (err)
							break;

					if (old_link != phydev->link)
							phydev->state = PHY_CHANGELINK;
			}
			break;
......
}

mac驱动

up eth0时会调用emac驱动中注册的net_device的netdev_ops成员的ndo_open

net_device_ops
	ndo_open
		of_phy_connect
			phy_prepare_link
				phydev->adjust_link = handler；这个handler是mac驱动根据link状态，来调整speed和duplex

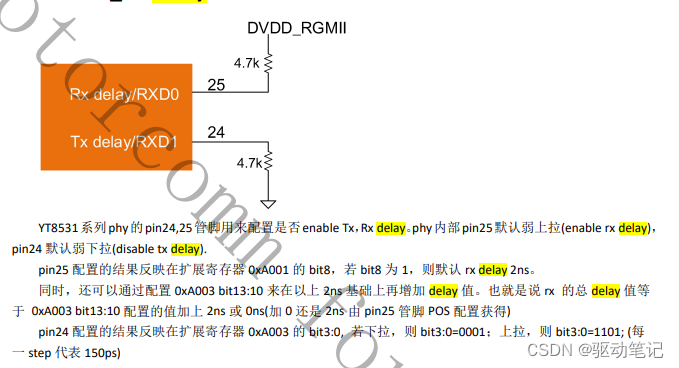

rx_tx_delay

RX和TX的delay是决定数据流是否能通的关键，因为不同平台的数据传输时序各有差异，phy驱动需要对这个delay进行调整

寄存器

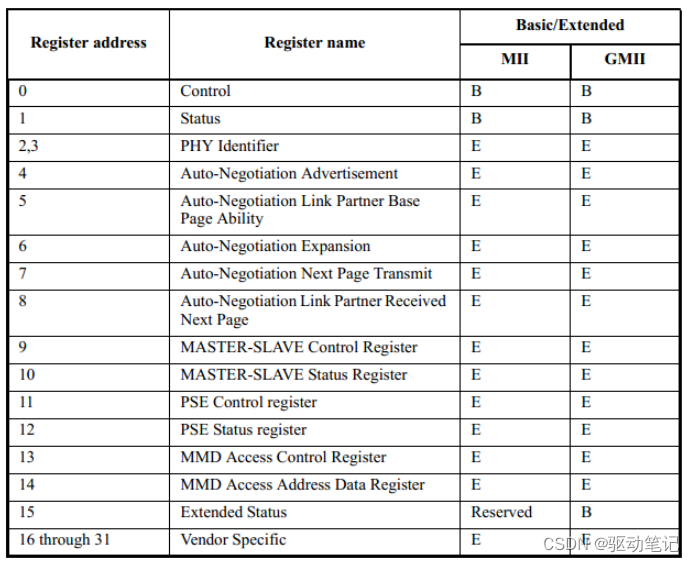

PHY是 IEEE802.3 中定义的一个标准模块。PHY 寄存器的地址空间为 5 位，因此寄存器范围是0 到31 ，最多有 32 个寄存器。IEEE802.3 定义了地址为0-15 这16个寄存器的功能，地址16-31的寄存器留给芯片制造商自由定义。当然不同PHY,还是以他们的datasheet为准

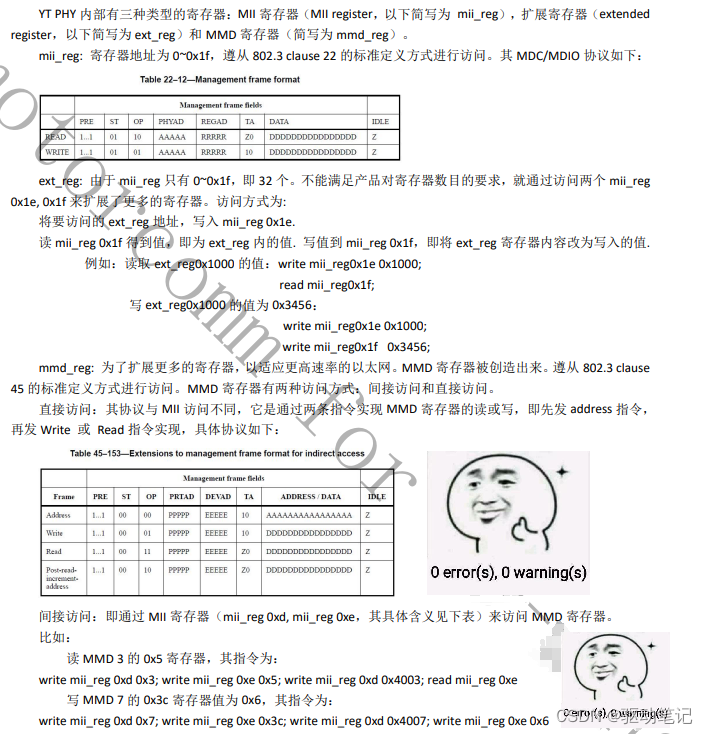

访问方式

不同的phy的大体上都有这三种方式来访问phy的寄存器，扩展寄存器不同平台的差异就比较明显，因为是有phy厂家自己定义的
