【设计模式1】UML用例图、类图+软件建模原则

图书：大话设计模式
视频：b站 黑马程序员 c++设计模式

软件建模

写代码前：要做什么？做成什么样？怎么做？
软件建模作用：现实世界的问题转化为计算机可以理解和实现的过程。
需求-》模型-》代码

代码设计原则：可维护（修改功能涉及少量代码）、可复用、可扩展、灵活性好
高内聚、低耦合
单一职责原则：Single Responsibility Principle,SRP
开闭原则：Open-Closed Principle,OCP
里氏代换原则：Liskov Substitution Principle,LSP
依赖倒转原则：Dependence Inversion Principle,DIP
接口隔离原则：Interface Segregation Principle,ISP
合成复用原则：Composite Reuse Principle,CRP
迪米特法则: Law of Demeter,LoD

UML（United Modeling Language）建模语言

用例图（Use Case Diagram）

从客户角度描述系统功能
参与者（Actor）:使用该系统的人或事物 人形图表示
用例（Use Case）：系统的某项完整的功能 椭圆表示
关系：
泛化关系：同一业务目的的不同技术实现，如支付的不同支付方式；
包含关系：一个用例可以包含其他用例的行为，如更新数据包含添加修改数据；
拓展关系：在完成某功能时偶尔会执行另外一个功能（可选择）如保存成绩《extend》打印成绩

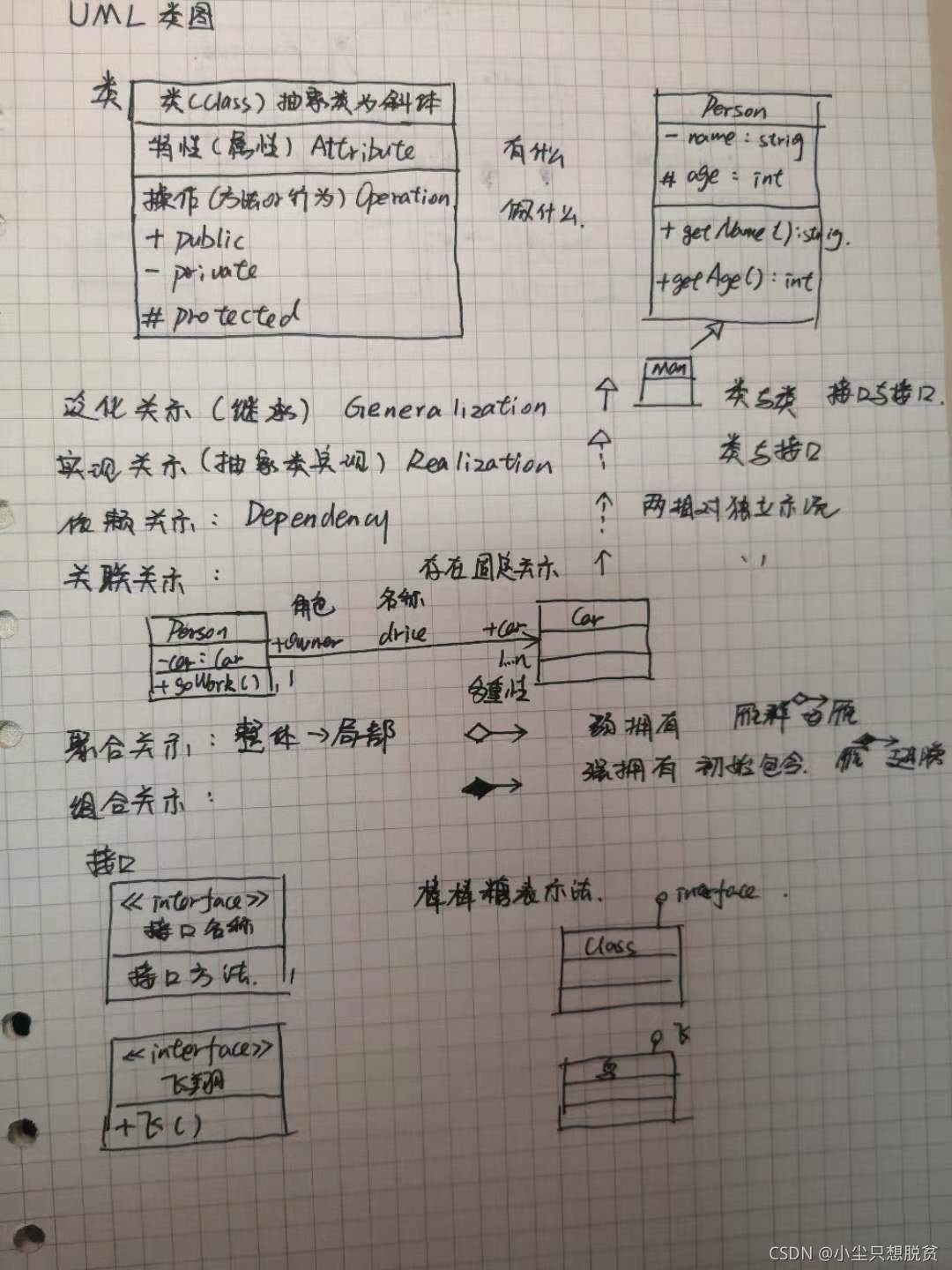

类图（Class Diagram）

用来显示系统中的类，接口以及它们之间的关系。
类
接口
关系：
泛化关系
实现关系
依赖关系
关联关系
聚合关系
组合关系

软件设计模式

GoF（Gang of Four四人组）23个设计模式包括：创建型（Creational）、结构型（Structural）、行为型(Behavioral)
简单工厂不属于23种之一
