本文总结了PN结的工作状态，包括正向偏置时的导通和反向偏置时的截止，以及PN结的电流方程。还详细解释了PN结的电容效应，包括势垒电容CB和扩散电容CD，强调了扩散电容在PN结正偏时的角色。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一直不太能理解PN结问题，今天学习了来做一做总结。

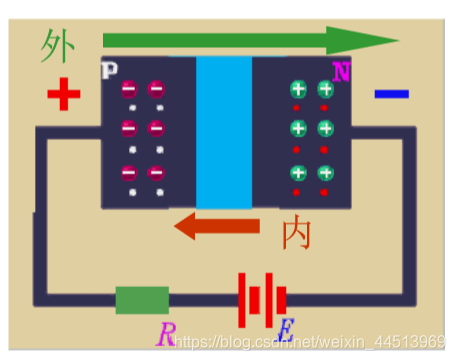

PN结正向偏置：低阻状态，导通状态
在这里插入图片描述

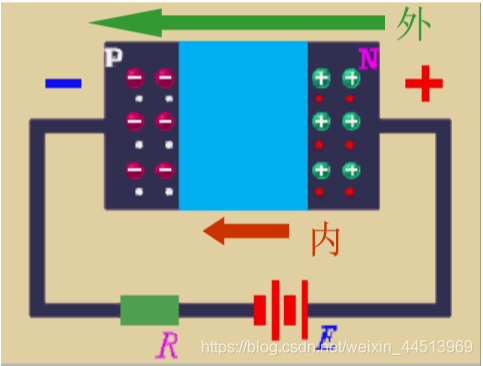

PN结反向偏置：高阻态，近似于截止状态
在这里插入图片描述
PN结电流方程：
在这里插入图片描述
UT：等效电压——>KT/q
Is：反向饱和电流
阳极为P区，阴极为N区
在这里插入图片描述
PN结的电容效应 ：

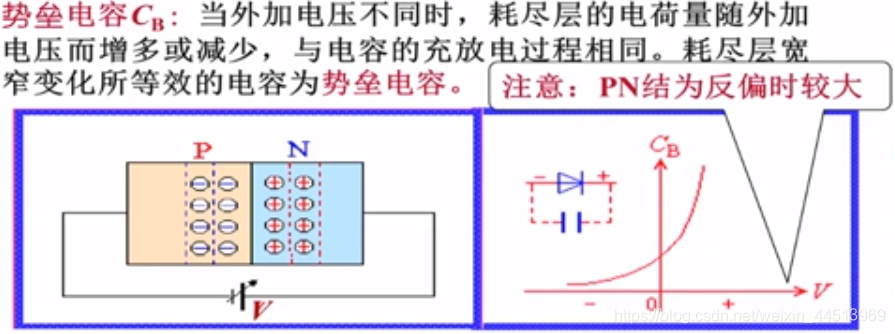

(1) 势垒电容CB ：（耗尽层宽窄变化）（反偏）

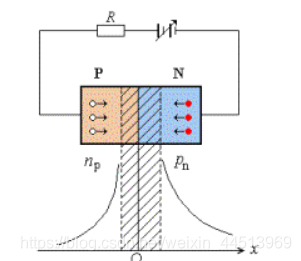

(2) 扩散电容CD
在这里插入图片描述
扩散电容是由多子扩散后，在PN结的另一侧面积累而形成的。因PN结正偏时，由N区扩散到P区的电子，与外电源提供的空穴相复合，形成正向电流。反之，由P区扩散到N区的空穴，在N区内也形成类似的浓度梯度分布曲线。

当外加正向电压不同时，扩散电流即外电路电流的大小也就不同。所以PN结两侧堆积的多子的浓度梯度分布也不同，这就相当电容的充放电过程。势垒电容和扩散电容均是非线性电容
在这里插入图片描述
