数电课程设计——汽车尾灯

第一部分系统设计

1.1 设计题目及要求

设计一个汽车尾灯控制电路，尾灯共有六个，左右各三个。基本要求为：
1、正常行驶和停车时指示灯全灭。
2、汽车左转弯和右转弯时以动态流水灯形式指示转弯和转弯方向。
3、汽车刹车时使所有尾灯闪烁，提醒后边的车辆防止追尾。

1.2 总体设计方案
1.2.1 设计思路

此设计任务是设计一个汽车尾灯控制电路，在芯片型号均不限的情况下实现对汽车尾灯显示状态的控制。电路大致由控制电路、计数器、显示电路等模块组成。在左右各三个指示灯的基础上，实现汽车运行的基本三种情况，即 ：正常行驶，停车，左、右转弯，刹车。 汽车尾灯电路有左转、右转、刹车、误动作四种状态，所以用一片74138译码器来产生四种控制状态；右转灯一共有三盏，而且工作时是按从左往右的顺序亮的，所以用一片74160产生不同的频率，分别控制每盏灯。左转电路与右转电路类似。

1.2.2 设计方案

方案一：

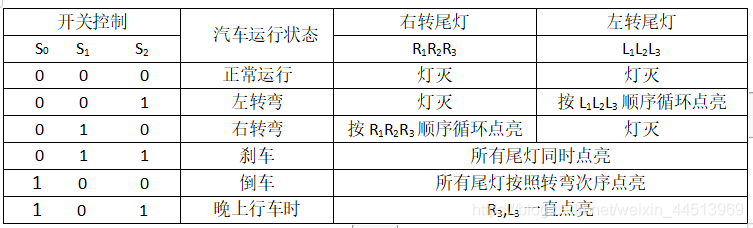

分析以上设计任务,由于汽车左转弯、右转弯、刹车时，所有灯点亮地次序和是否点亮是不同地，所以用74138译码器对输入地信号进行译码，从而得到一个低电平输出，再由这个低电平控制一个计数器74160，计数器输出为高电平时就点亮不同地尾灯（这里用发光二极管模拟），从而控制尾灯按要求点亮.由此得出在每种运行状态下,各指示灯与给定条件间地关系。


方案二：

通过单片机实现对LED的控制简单易行，而且稳定性很高。可以很容易的控制LED的闪烁方式，通过独立按键来模拟左右转及刹车，并给单片机产生外部中断。故此电路可以使用单片机来实现。
1.2.3 方案论证与比较

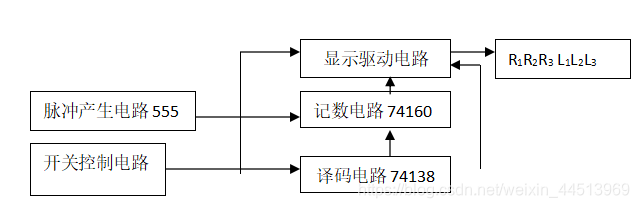

由于单片机的设计暂时不在学习范围内，故在可行性的情况下选择方案一。电路用的器件都为常规器件，只需与门和非门，电路简单。电路工作稳定，功耗低。控制电路主要由一片74138组成，分别产生置零、左转、右转、报警和刹车五种信号；计数电路由两片74160组成，左右分别有一片，74160接成4进制，并用预置数端置零，产生的00、01、10、11四种信号分别通过与门和非门的组合来控制三盏灯按要求亮。信号从74138到74160再到各个灯。

分析上述两种方案，方案
