一、keil5的安装

keil5安装过程中需要将电脑的杀毒软件、360等关闭掉，不然会将注册机认为是病毒清理掉。

1、安装Keil5

第一步：点击安装包，右击打开，以管理员身份运行，运行后，弹窗，点击Next。

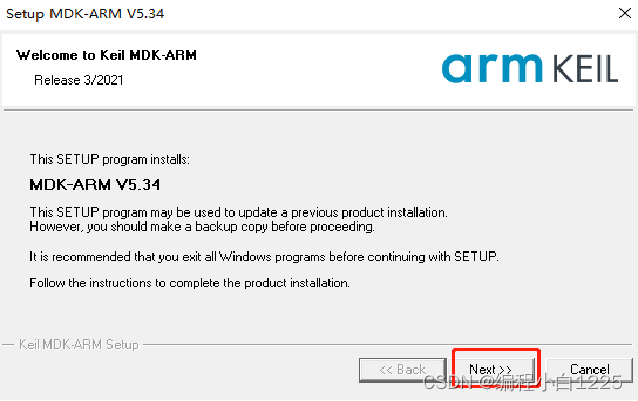

在这里插入图片描述第二步：勾选同意，继续点击Next。
在这里插入图片描述第三步：自定义安装路径
Core: 直接C盘改E盘，后续不改
Pack: 安装文件名称如图所示更改，点击Next

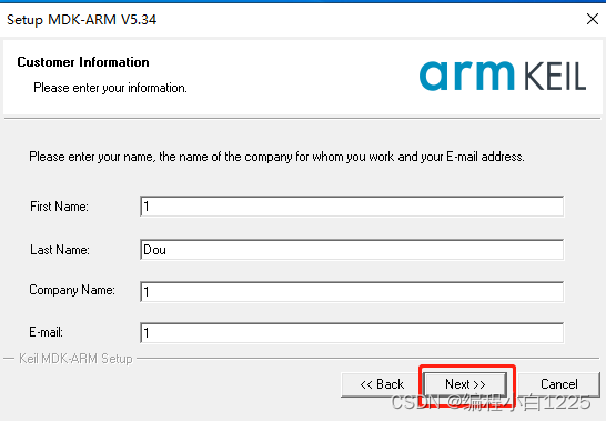

在这里插入图片描述第四步：可以随意填写数字或英文，点击Next，安装等待就可以了。
在这里插入图片描述第五步：勾选，点击安装。
在这里插入图片描述

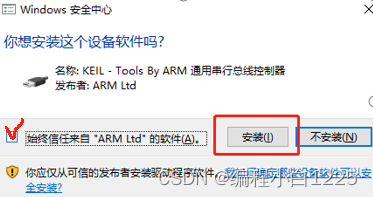

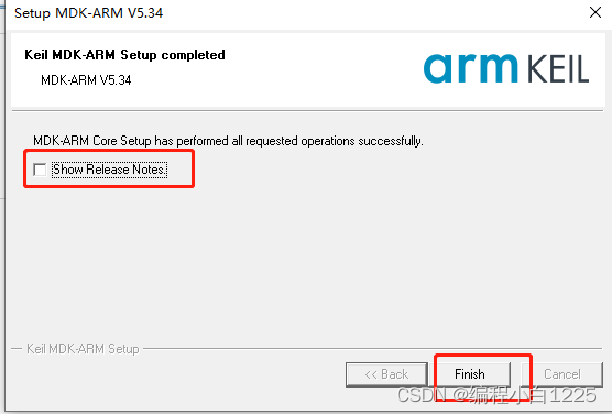

第六步：取消信任勾选，点击Finish。
在这里插入图片描述第七步：点击【OK】，关闭退出即可。
<
