UART_FSM中RX端实现

最新推荐文章于 2025-05-27 14:38:01 发布
最新推荐文章于 2025-05-27 14:38:01 发布
阅读量162 收藏
点赞数
文章标签： fpga开发 单片机 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_44441646/article/details/130595734
版权

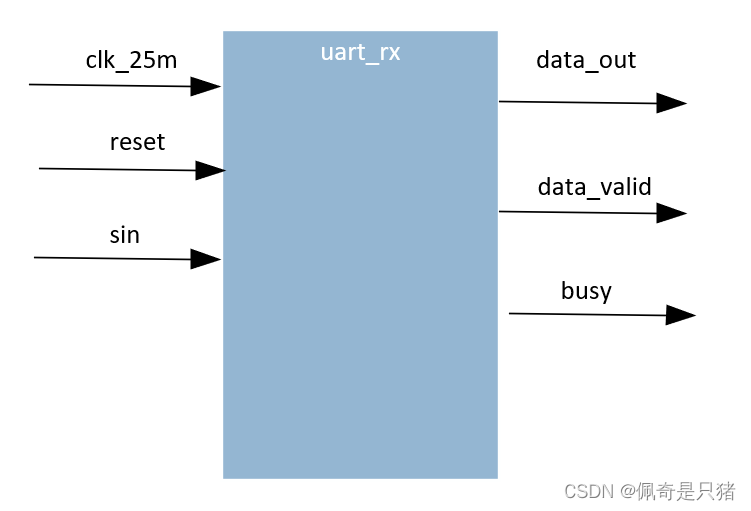

1、总体设计框图
在这里插入图片描述

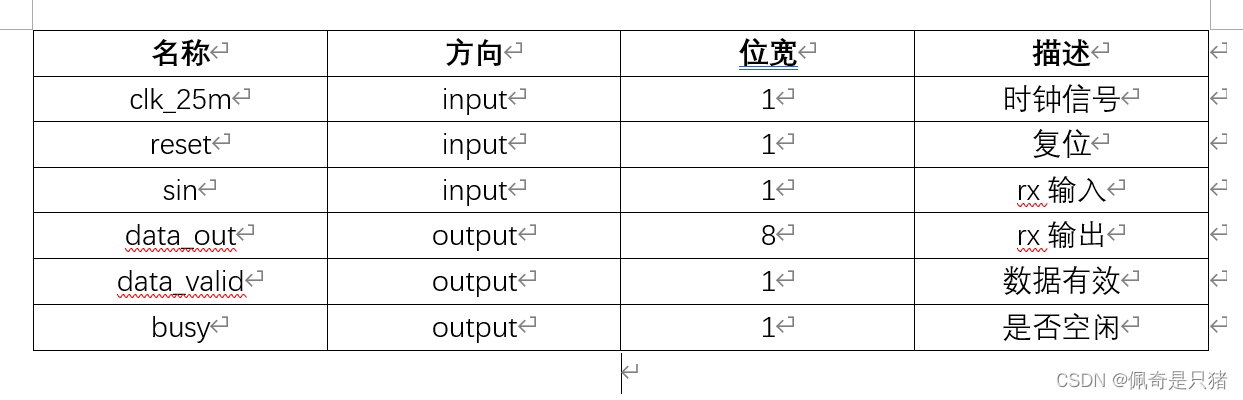

2、输入输出描述
在这里插入图片描述
3、具体实现

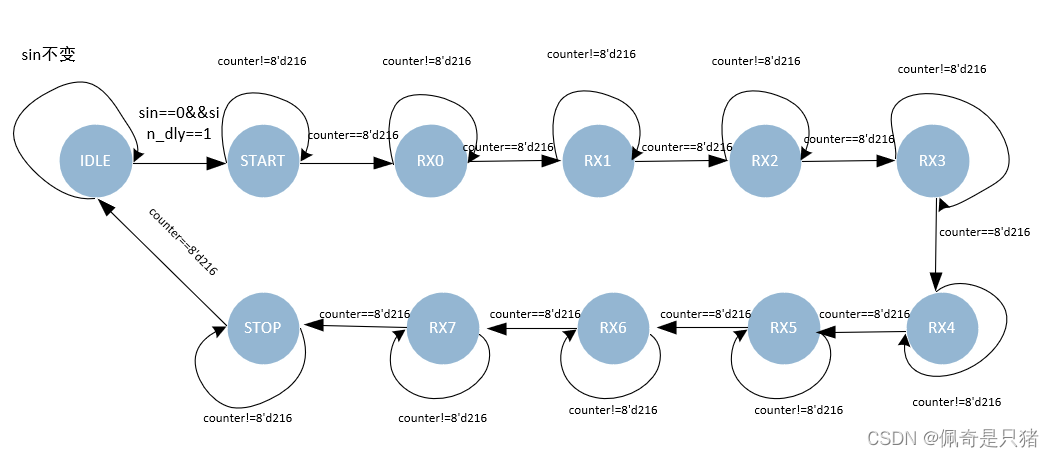

3.1、状态转移图
在这里插入图片描述

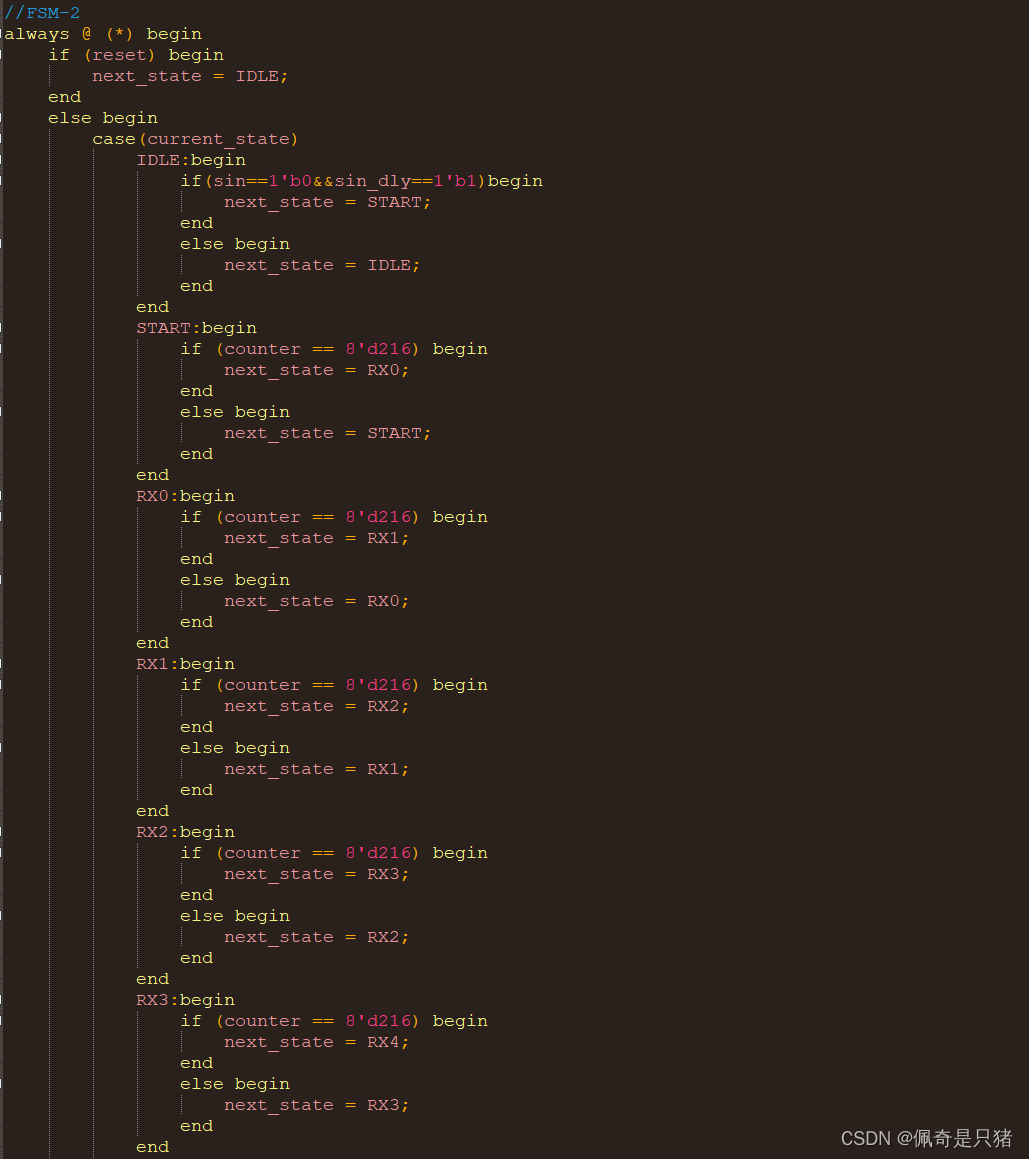

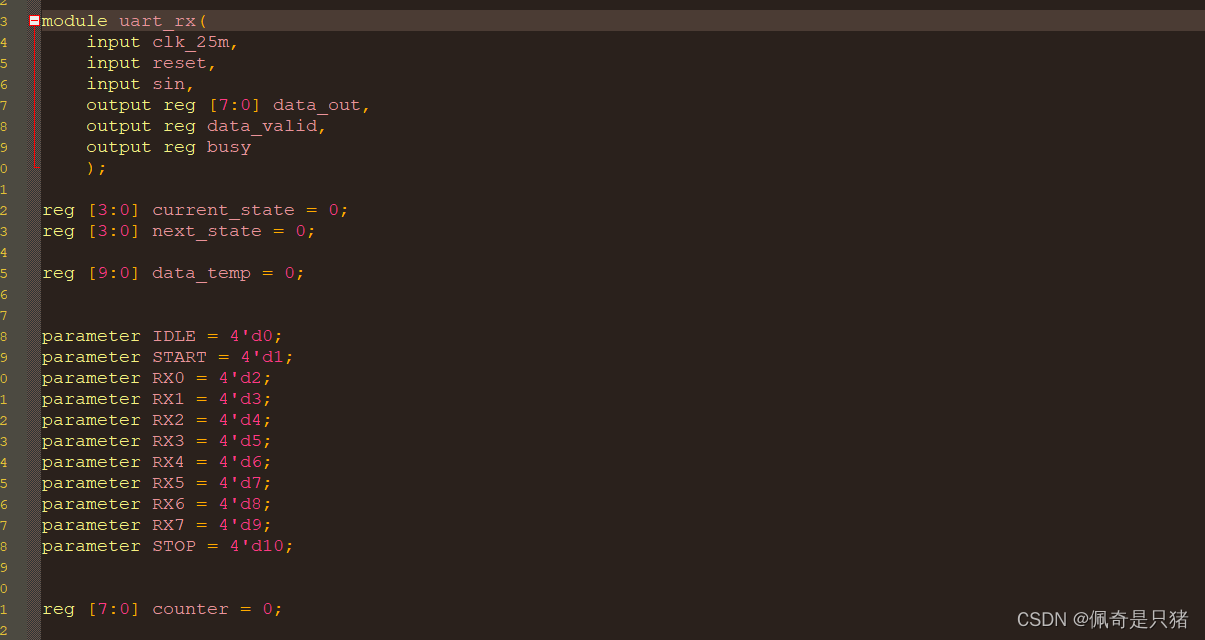

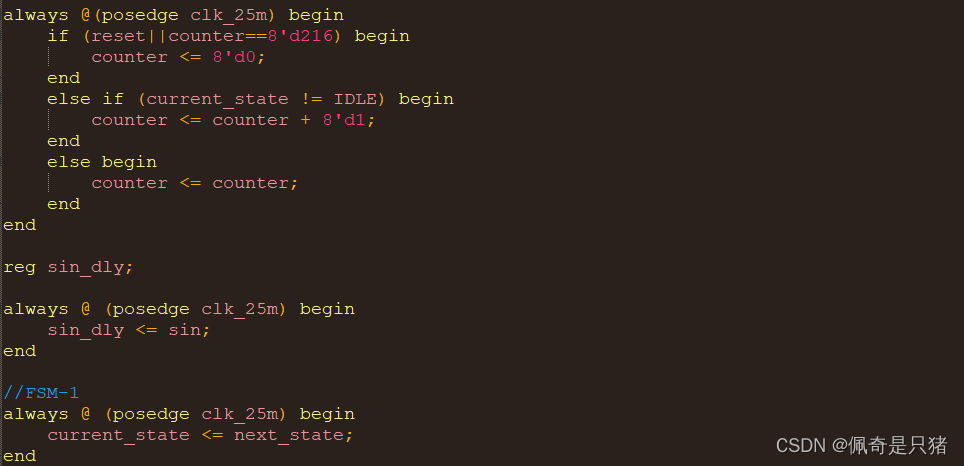

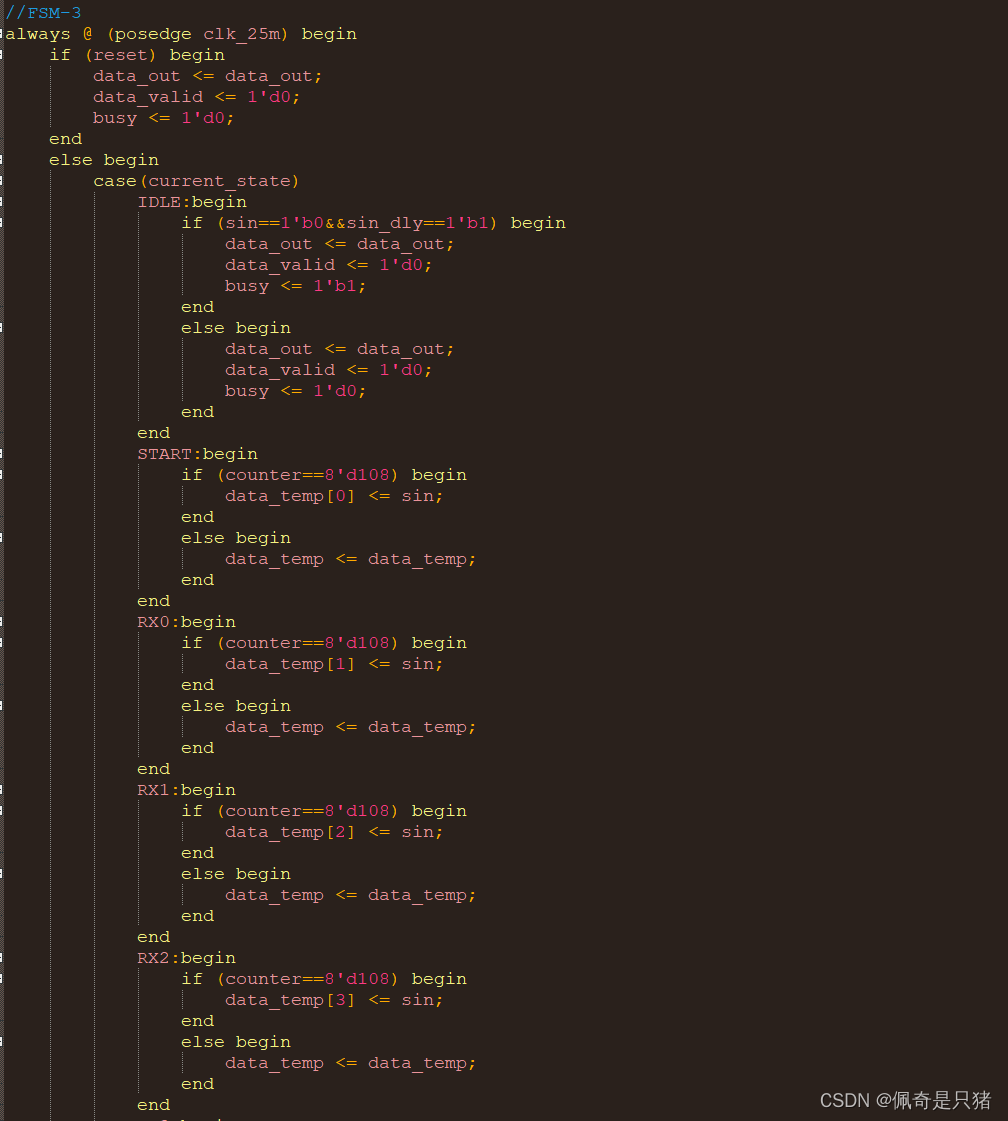

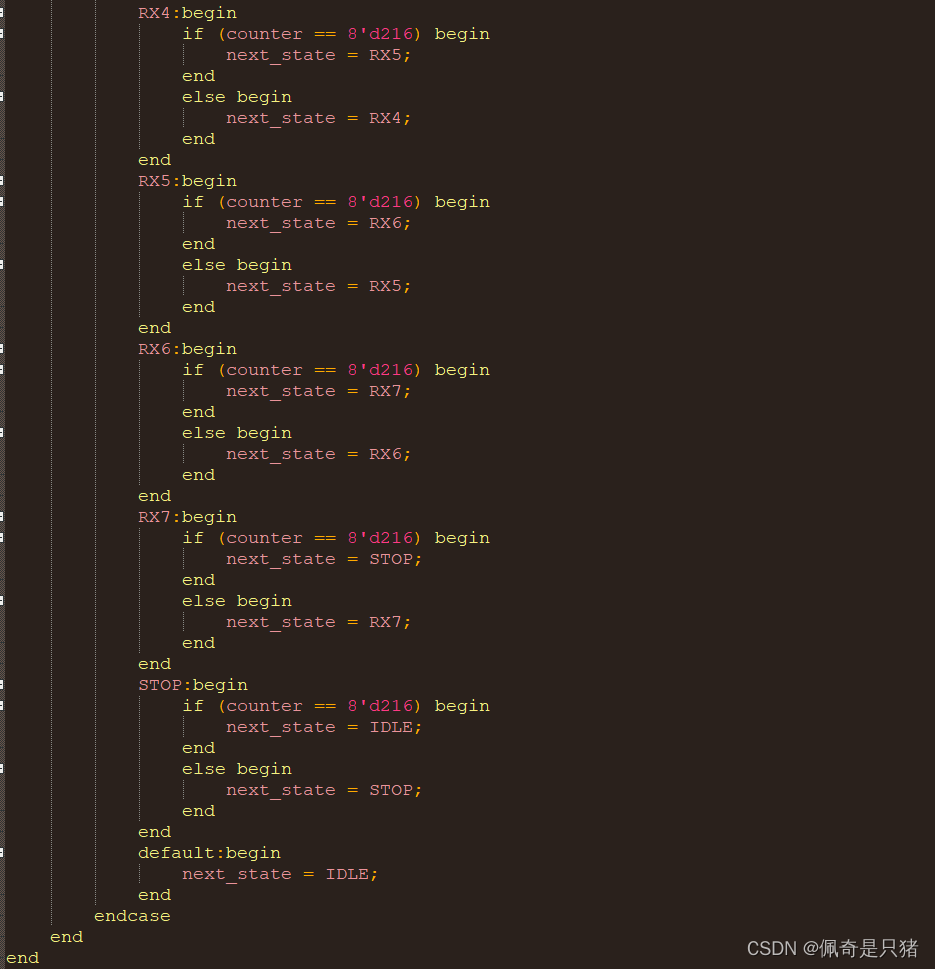

3.2、代码实现
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

最低0.47元/天 解锁文章
