HDLBits —— Vectors

Vectors（向量；总线）

要求：

构造一个电路，拥有 1 个 3 bit 位宽的输入端口，4 个输出端口。其中一个输出端口直接输出输入的向量，剩下 3 个输出端口分别各自输出 3 bit 中的 1 bit。上图中，箭头上的小斜杠旁边的数字代表该向量（总线）的位宽，用于将向量同 wire 信号区别开来。

Solution：

module top_module (
    input wire [2:0] vec,
    output wire [2:0] outv,
    output wire o2,
    output wire o1,
    output wire o0  ); // Module body starts after module declaration

    assign outv = vec;
    assign o2 = vec[2];
    assign o1 = vec[1];
    assign o0 = vec[0];

endmodule

改进：assign {o2, o1, o0} = vec;

PS：如果想要片选多个 bit，那么可以通过如下操作实现。

assign w = vec[1:0];

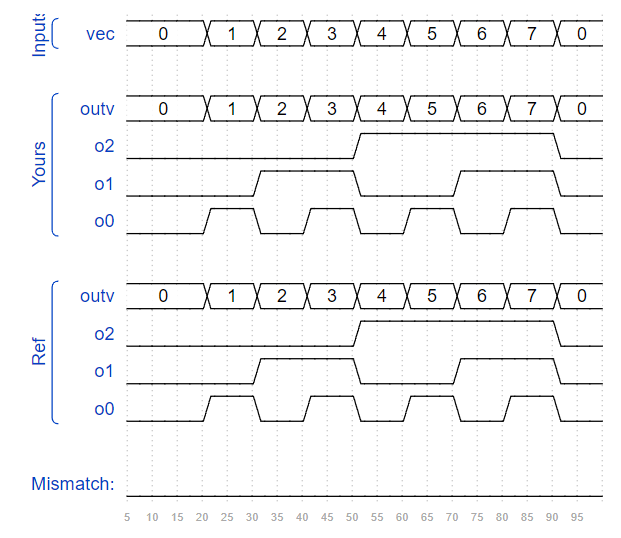

Timing Diagram：

Vector in more detail

要求：

分别输出 16 位输入信号的高 8 位和低 8 位。

Solution：

`default_nettype none    // Disable implicit nets. Reduces some types of bugs.
module top_module(
    input wire [15:0] in,
    output wire [7:0] out_hi,
    output wire [7:0] out_lo );

    assign out_hi = in[15:8];
    assign out_lo = in[7:0];

endmodule
