CST学习笔记（一）如何绘制函数曲线及由封闭曲线生成金属面
在CST中，我们常常要绘制各种各样的金属面，有的金属面的某条边是一条函数曲线，在这种情况下，如何绘制我们的金属面了？
一、函数曲线的绘制

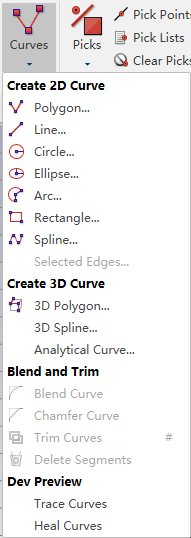

1.打开cst->Modeling->Curves->Analytical Curves
2.打开之后，分别对
x
(
t
)
,
y
(
t
)
,
z
(
t
)
x(t),y(t),z(t)
x(t),y(t),z(t)进行赋值，取
x
(
t
)
=
t
y
(
t
)
=
c
1
⋅
e
α
⋅
t
+
c
2
z
(
t
)
=
h
x(t) =t\\ y(t) = c1 \cdot e^{\alpha\cdot t}+c2\\ z(t) = h
x(t)=ty(t)=c1⋅eα⋅t+c2z(t)=h

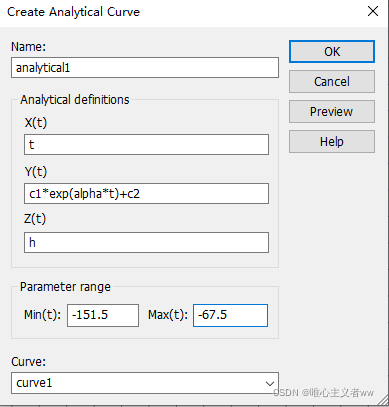

其中，c1和c2以及alpha、h均为常数，如图
二、封闭曲线的绘制
3.要形成金属面，首先需要形成封闭的曲线，因此再画两条金属线使其成为闭合曲线

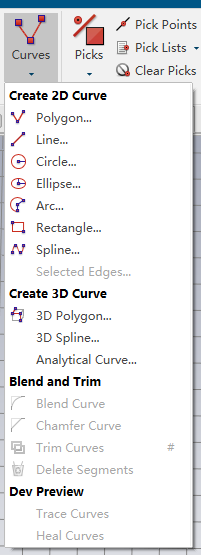

首先，作图，Cruves->line

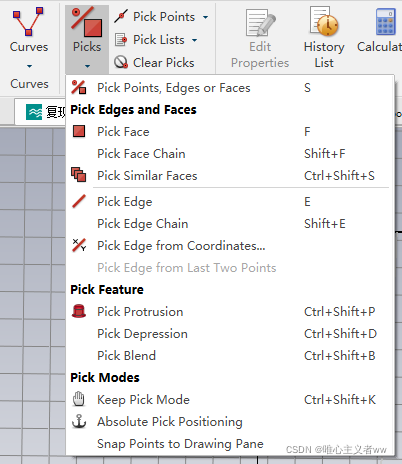

使用Line直线画图的时候，有时候某个端点坐标不好找，选中Line后，可以点击辅助工具Picks->Pick Points,Edges or Faces s，找到端点，开始画图

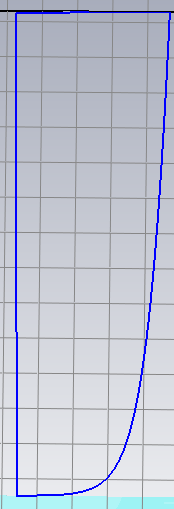

两条直线都画好后，如图所示，
此时要注意观察，这三条线是否在一个平面，因为函数曲线选择的平面是Z=h，另外两条直线选择的是Z=0平面，所以要使用Transform->Translate将两条Line直线平移至Z=h平面。
三、封闭曲线形成金属面
4.先选中，三条曲线，点击左侧导航树（Navigation Tree）中的Curves

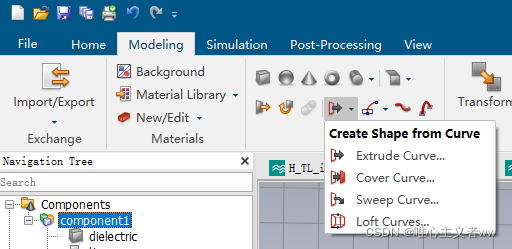

闭合曲线被选中，接着点击Cover Curves
再点击

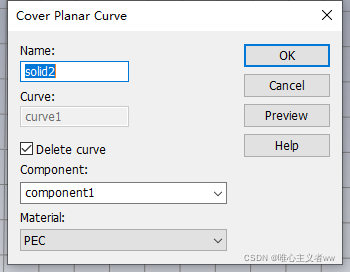

然后按下回车（Enter键），出现

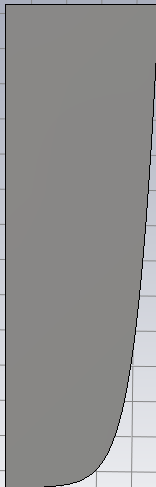

点击ok，金属片就出来了
