PCB加工经验之翘曲度

一、翘曲度问题

翘曲，顾名思义，就是 PCB 印制板是否平整，能否完美地插入板子的孔洞和表面贴装焊盘中。

翘曲 通常是指塑件表面未按设计形状成型的变形。影响翘曲的因素很多，所以在生产过程中一定要注意。毕竟每一个微小的错误都可能使整个电路板报废。那么如何计算 PCB 的翘曲？

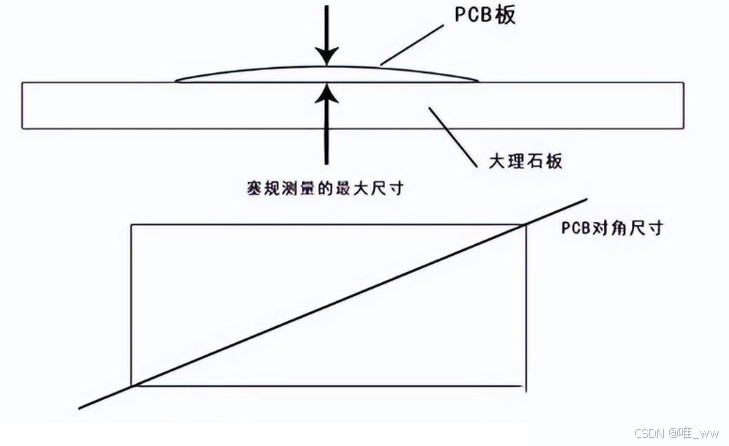

PCB 翘曲度计算公式[1]：

翘曲 = 单角翘曲高度 / (PCB 对角线长度 * 2) * 100%

[1] PCB翘曲度的计算公式？PCB翘曲度原因及解决办法，一文帮你总结

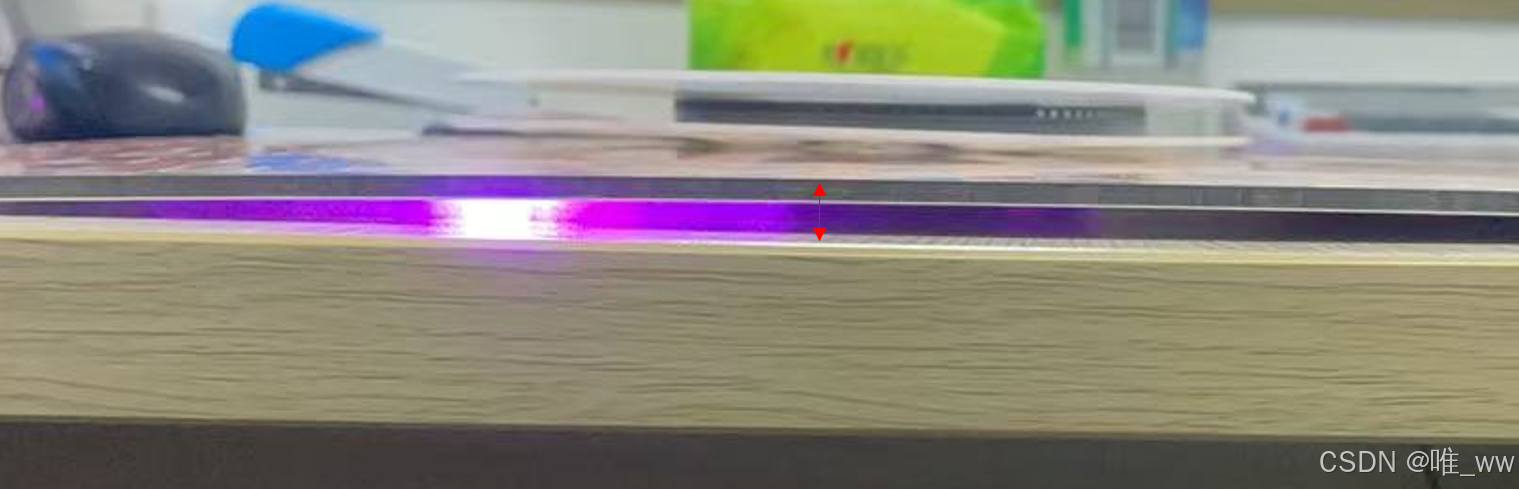

实物如下：

根据 IPS标准，所需贴装PCB的翘曲度（WD）应小于或等于0.75%。也就是说，当 WD大于0.75%时，应判断为翘板，或缺陷产品。

实际上，在不安装元件而只需要插件的情况下，板的平整度要求更低，WD标准可以小于或等于1.5%。

当然，有些厂家为了满足更高的客户需求，他们可以追求更严格的标准，有些WD 标准需要小于或等于 0.5%，甚至这个要求达到小于或等于 0.3%。

解决办法：
多层板进行粘合的时候，尽可能让多层板的厚度保持一致，以减小翘曲度
