CST软件建模中模型的弯曲建模

cst建模中模型的弯曲建模

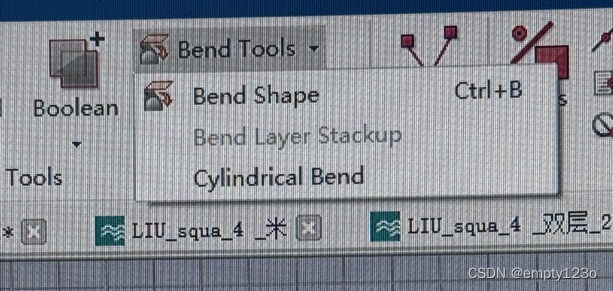

将会用到bend命令,有3种,我用到的主要是两种,与弯曲模型共形,与一定半径的圆柱共形。




以下的例子简单介绍该模型的运用方法。

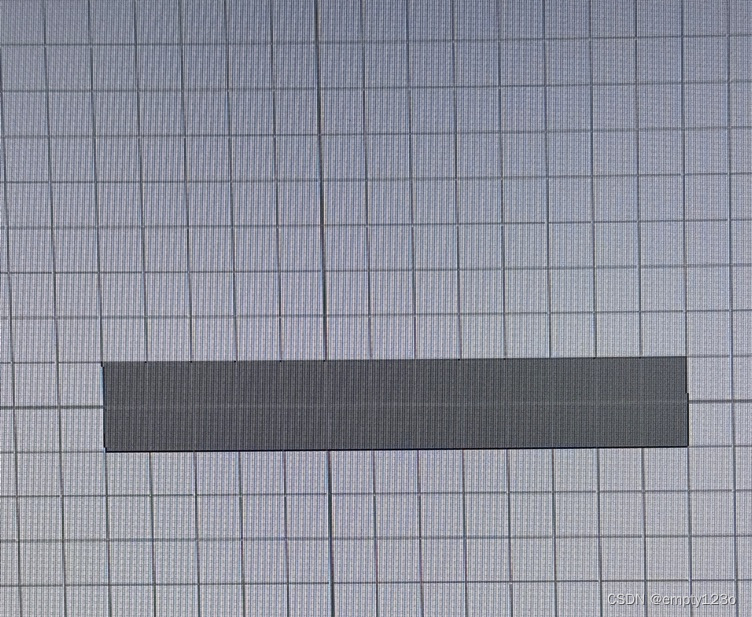

首先建模一个长方形(这里是片,体共形有更多需要注意的点)




1.cylindrical bend

向一个半径可选择的圆柱体共形。

选择该命令,会弹出一个对话框,激活坐标系,点确定就好;

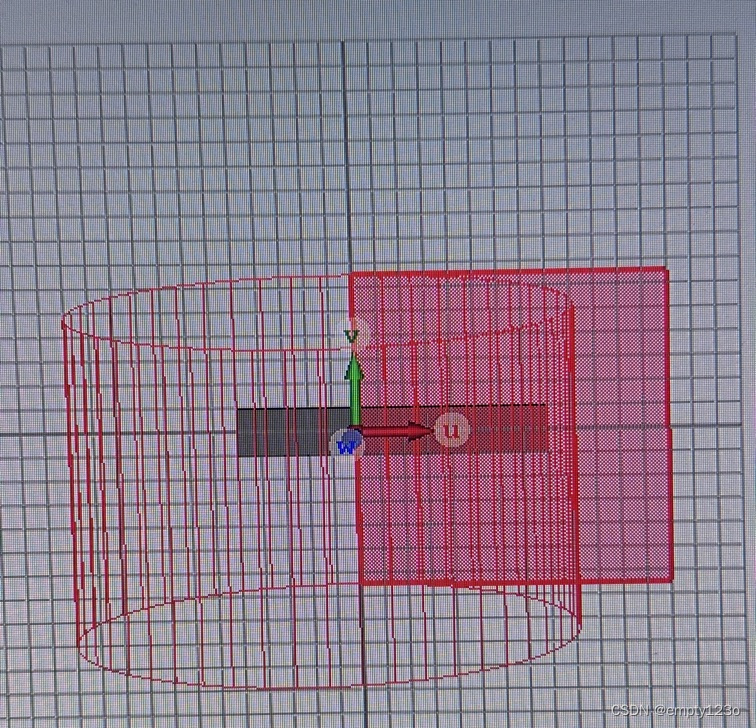

然后会出现这个图和对话框,可以选择一边还是两边弯曲,弯曲的角度和半径,长度也可以选择,设置好之后,可以点击preview,看是不是自己想要的效果。

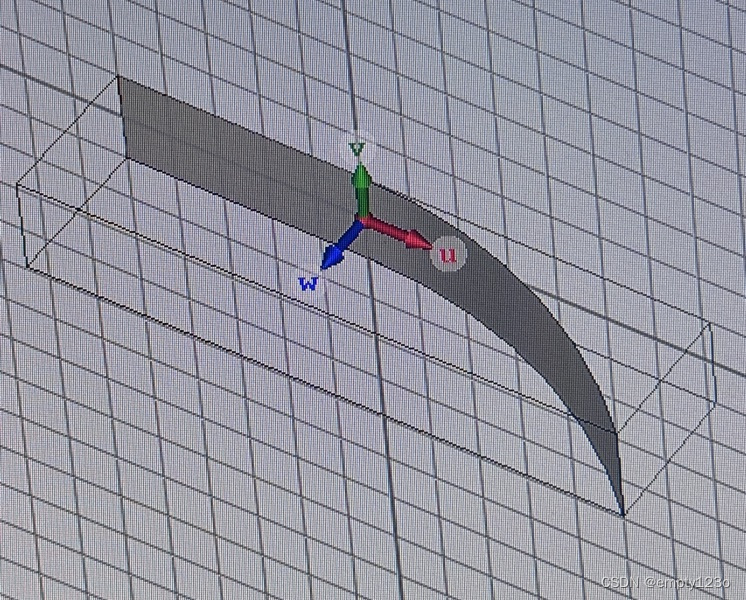

 共形的效果是这样




2.bend shape

与结构共形。

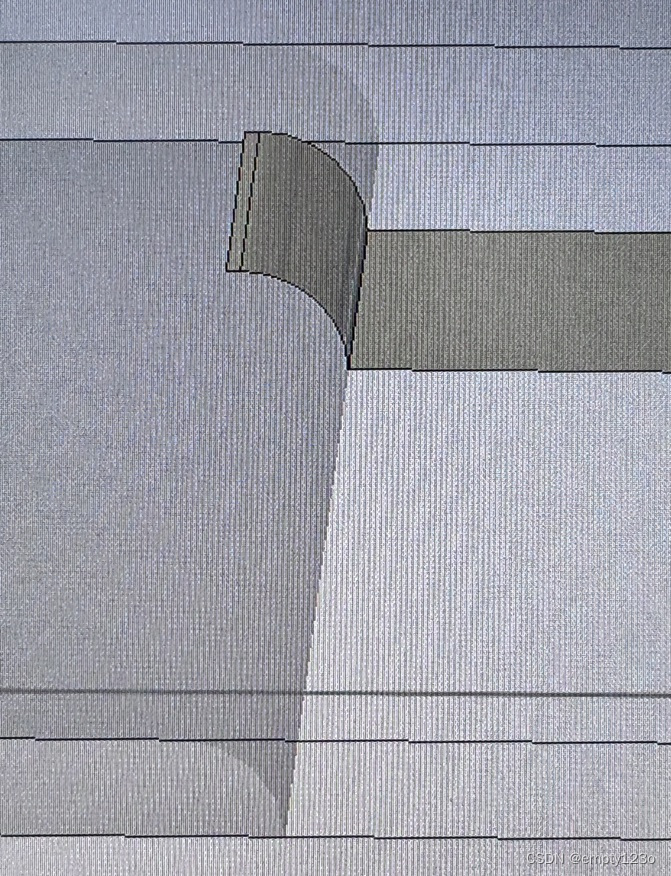

我建模了一个简单的外形,如下。

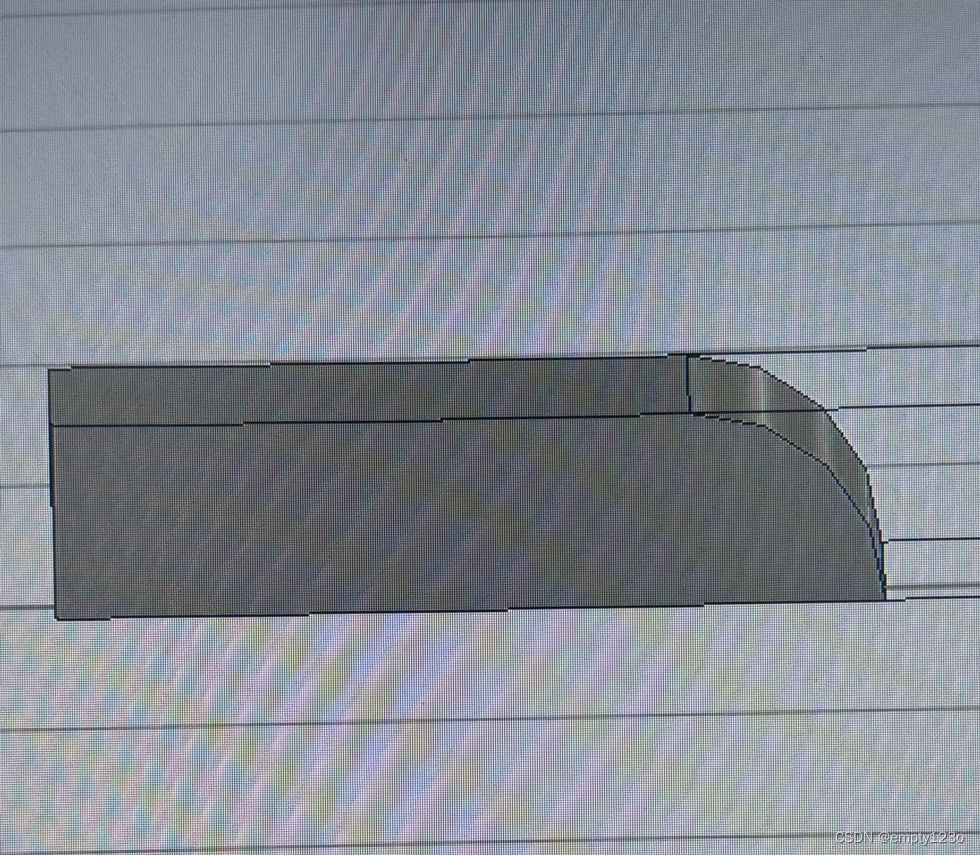

把两个模型摆放到这种位置,有一部分必须相切。

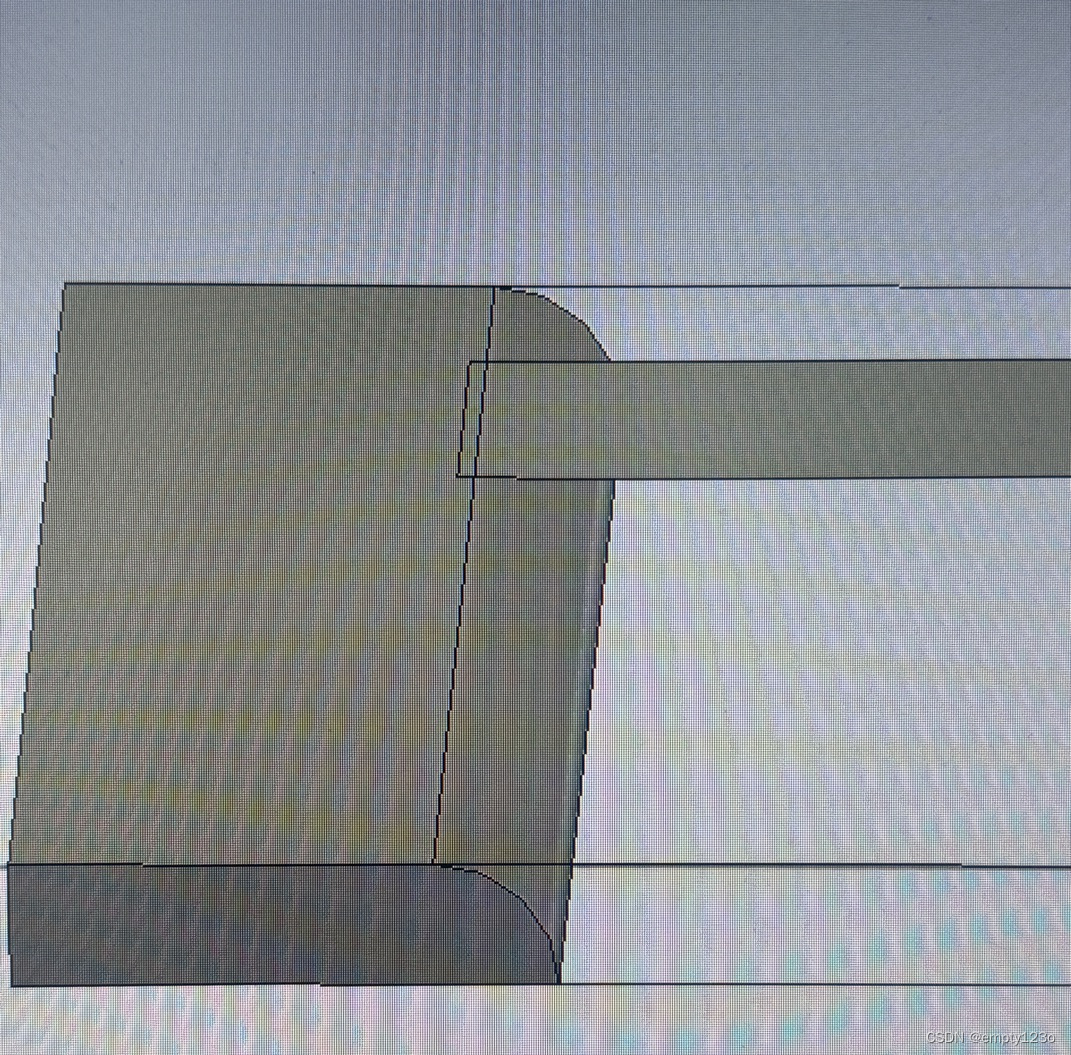

 先点击长方形,然后点击bend shape,再点下面的不规则模型,就会出现预览图,点击确定就共形成功了。




这里只是简单片体的共形,体的共形更复杂,会出现很多意外的问题,需要一个一个解决。
