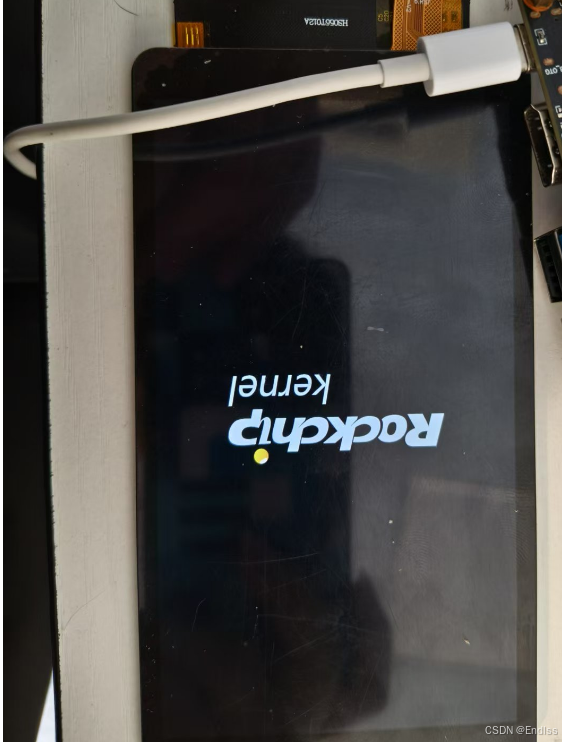

RK356x-Linux下点MIPI屏幕

玉码嘶风

已于 2025-04-22 15:25:16 修改

阅读量811

点赞数 23

文章标签： linux c语言单片机 git vscode

于 2024-12-02 15:07:51 首次发布

本文链接：https://blog.youkuaiyun.com/weixin_44322019/article/details/143803223

版权

屏幕mipi相关的协议未展开详细说，单展开的话估计要讲好多，因为点屏的容错率很高。

如果点不亮请按照以下步骤排除原因：

1、测电压，测屏幕背光电压、vcc、vddio、pwm这些电压是否都正常；

2、检查初始化代码，格式是否有转换错误，涉及mipi协议；

3、如果以上2点正常，问厂家要bist代码测试，如果能显示，则检查屏幕上电时序，上电时序要和厂家给的一致（规格书中），不能显示，检查rk平台端是否正常将初始化数据发送出去了，可以逻辑分析仪或者示波器抓取初始化查看；

4、用HDMI检查下屏幕是否坏掉，以免一直在做无用功。

硬件环境：RK3568

软件环境：Ubuntu

虚拟机：Ubuntu 20.04

2.2.1 依赖环境（不同家的核心板可能依赖环境不同，但大差不差，根据手册安装就ok）：

一、虚拟机

1.1 虚拟机的安装

网上很多教程，很多大佬写的很详细，搜一下就可以，我这里就不重复写了。

1.2 搭建环境

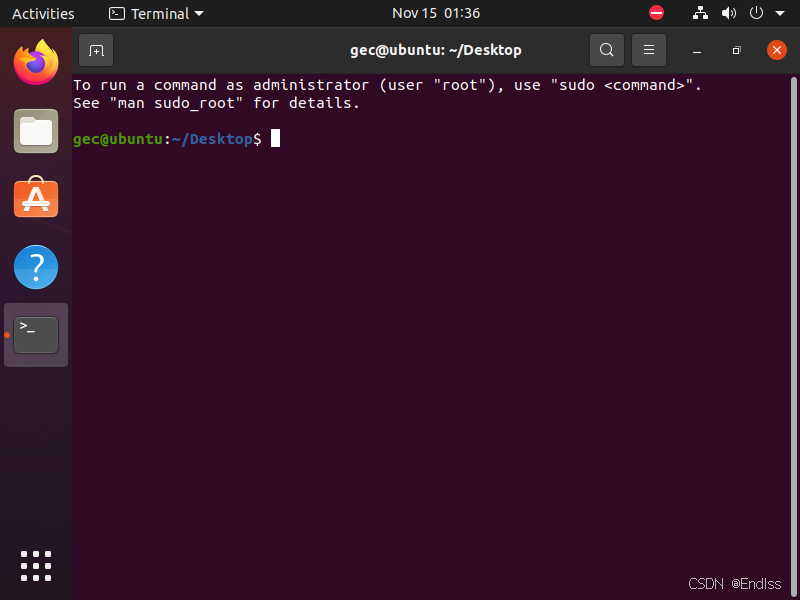

我这边从新建虚拟机开始演示

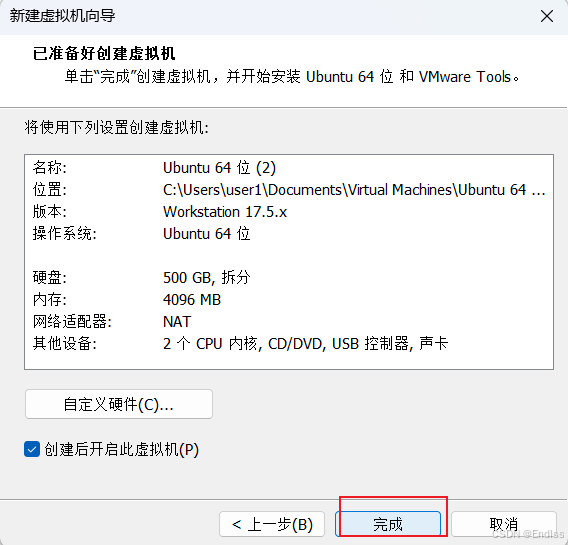

1.3 新建虚拟机

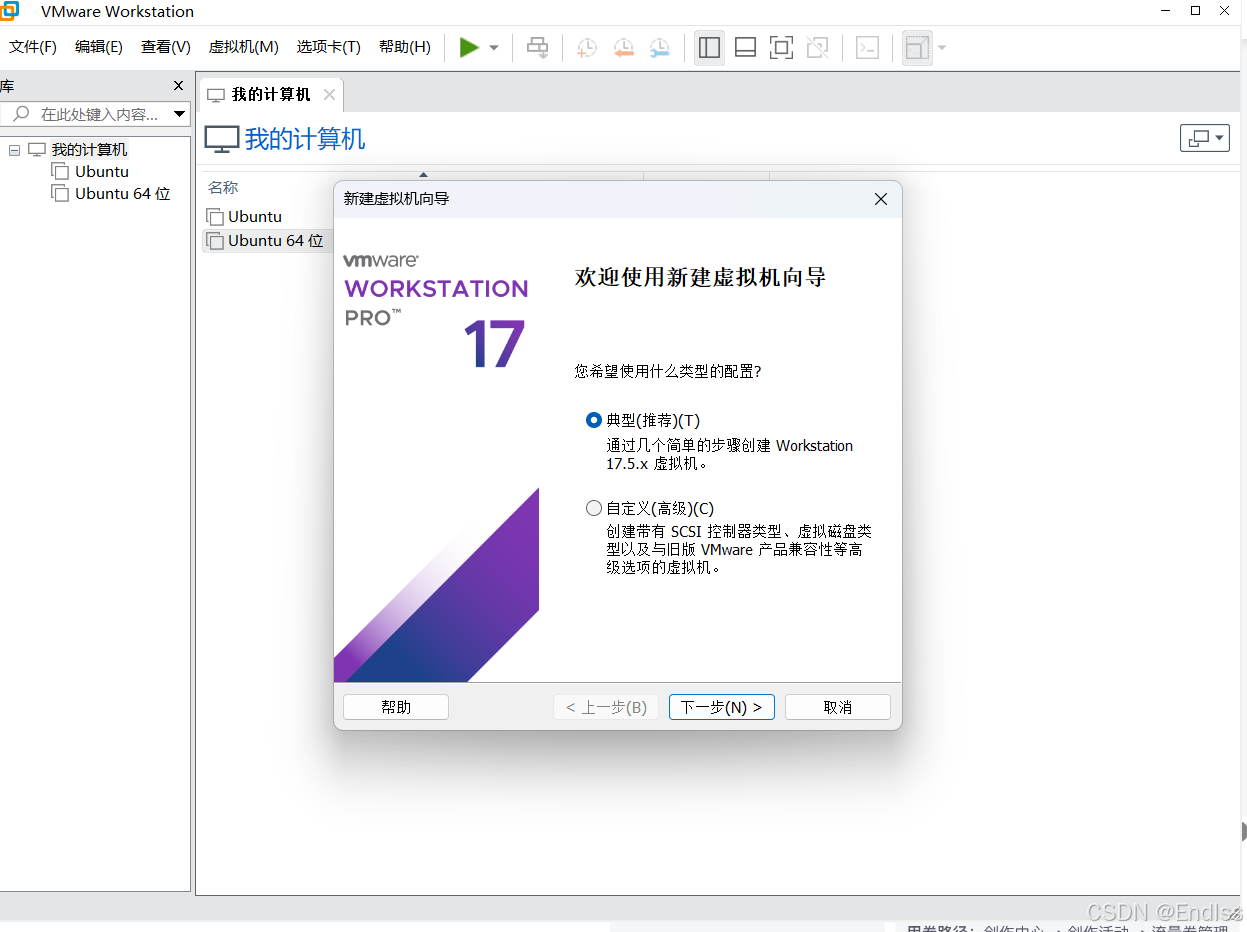

文件-新建虚拟机，选择典型就ok

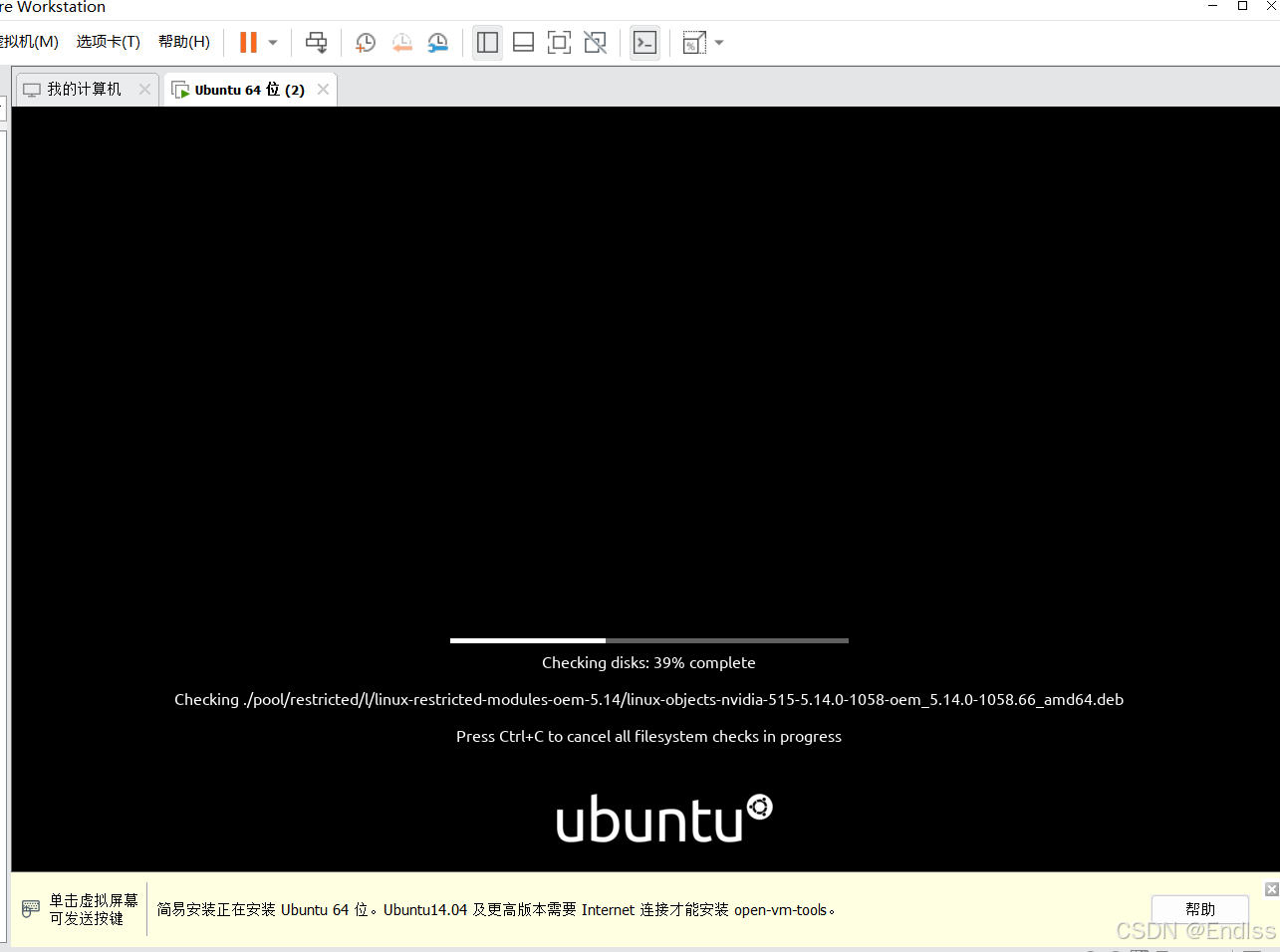

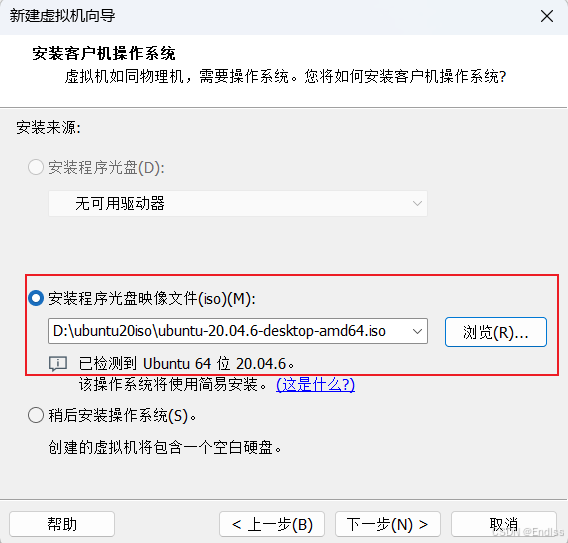

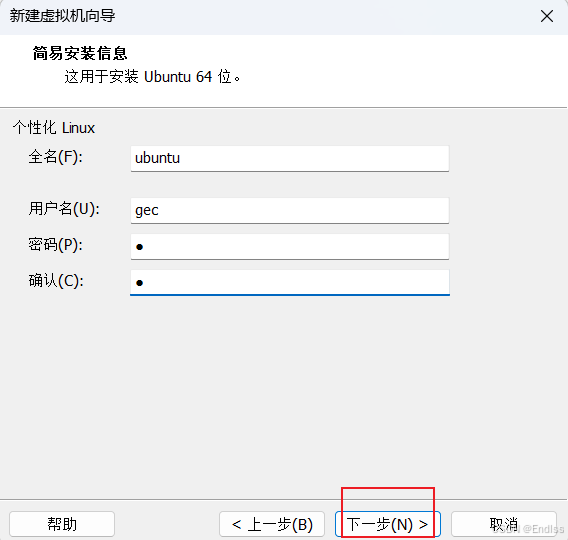

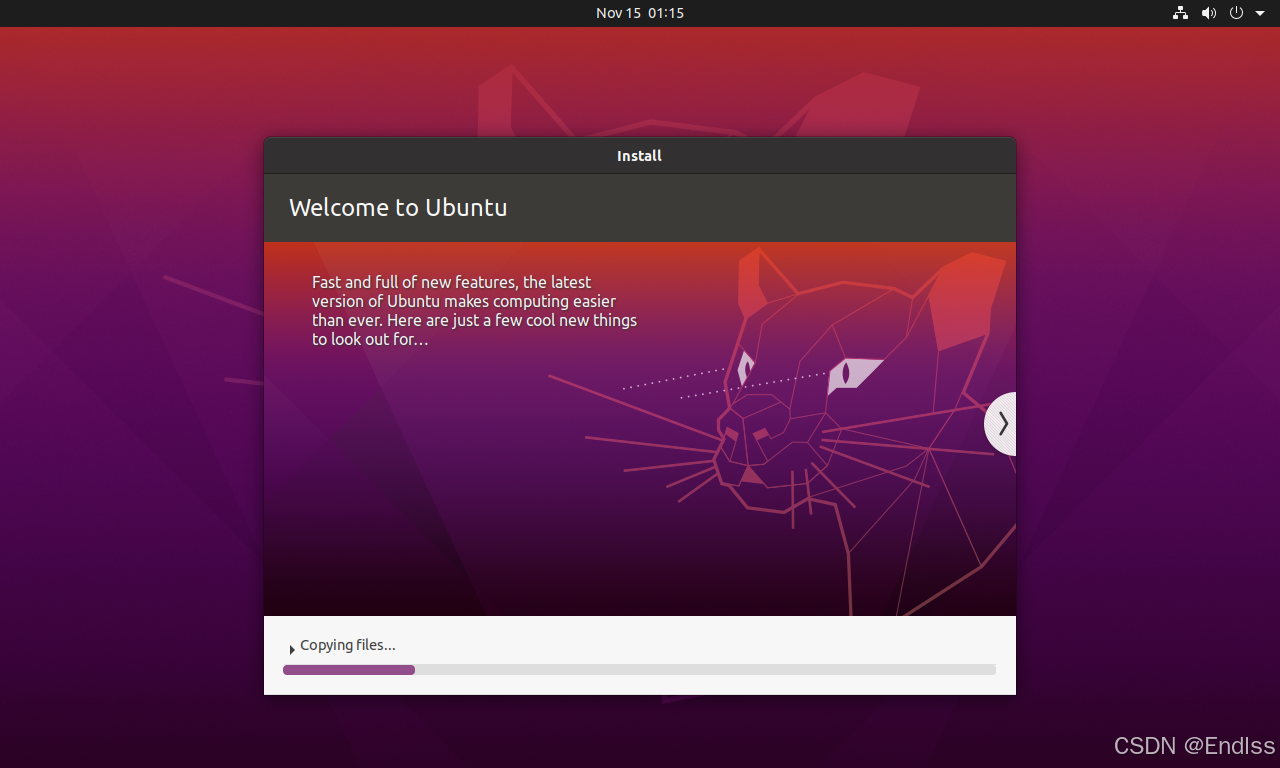

直接安装iso镜像文件，我安装的版本是20.04的，太低的版本我觉得编译太慢了，就不考虑了，取名字设置密码。

然后下一步

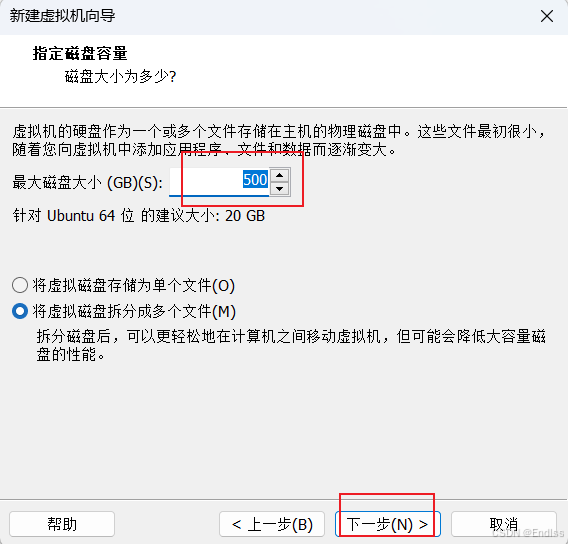

磁盘容量根据你电脑配置给吧，200、500都可以

二、SDK源码全编译

2.1 准备SDK文件

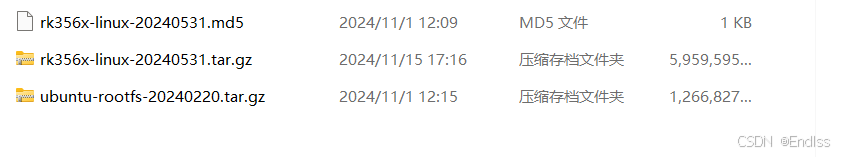

接下来需要准备以下文件，不同的板子命名不同，但大致路径就是【rk356x】->【SDK内核编译】下，第一个文件是校验文件，第二个是3568的SDK内核文件压缩包，第三个是ubuntu的rootfs的文件。

将那三个文件上传到虚拟机，将两个压缩的解压到根目录（最好别用共享文件夹，亲测不行）

2.2 安装编译环境

2.2.1 依赖环境（不同家的核心板可能依赖环境不同，但大差不差，根据手册安装就ok）：

安装有报错就在网上搜索错误信息，根据教程安装，一般来说低版本的ubuntu报错的可能性小一些。

 sudo apt install git bc bison build-essential curl flex libsdl1.2-dev
 sudo apt install g++-multilib gcc-multilib gnupg gperf libncurses5-dev libncurses5
 sudo apt install imagemagick lib32ncurses5-dev lib32readline-dev squashfs-tools
 sudo apt install lib32z1-dev liblz4-tool xsltproc libssl-dev libwxgtk3.0-dev
 sudo apt install libxml2 libxml2-utils schedtool lzop pngcrush rsync
 sudo apt install yasm zip zlib1g-dev python device-tree-compiler
 sudo apt install python-pip gawk openjdk-8-jdk u-boot-tools patchelf expect
 sudo pip install pyelftools

2.2.2 MD5校验文件完整性

md5sum -c *.md5

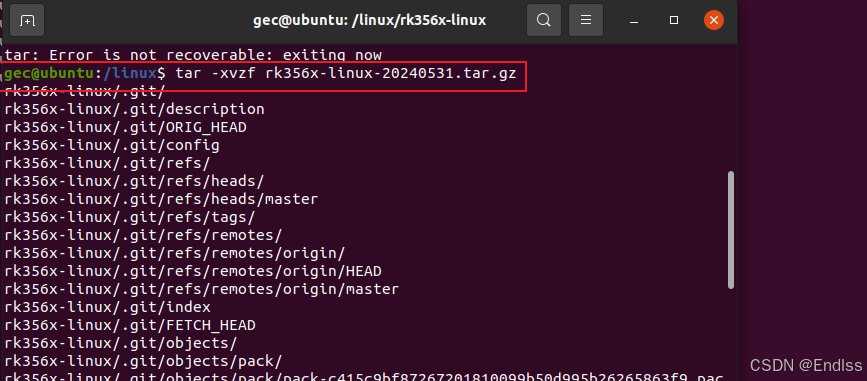

2.2.3 解压

tar -zxvf rk356x-linux-*.tar.gz

ls -al

2.2.4 还原文件

解压后只有一个.git文件，需要还原

git reset --hard

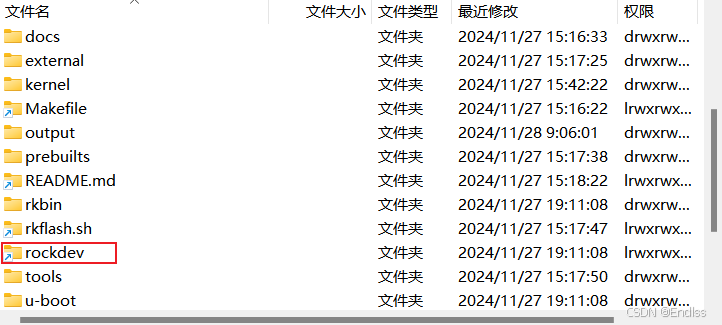

注意：请在Linux下操作并且安装了git，还原之后文件如下

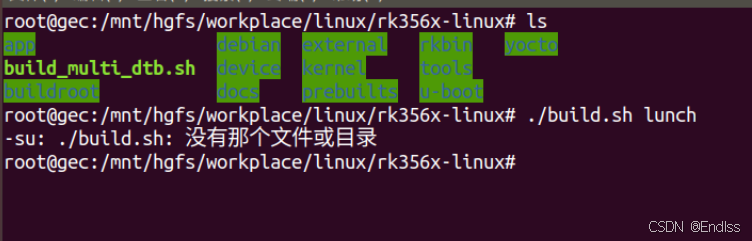

我之前在共享文件夹下还原，文件会少一部分，具体原因不明

2.3 编译完整镜像

三个文件的关系如下：

linux->

->rk3568-linux-20240531

->ubuntu

->MD5

在rk3568-linux-20240531文件夹下执行以下指令：

./build.sh lunch

根据提示选择对应你板子的选项，我的是10

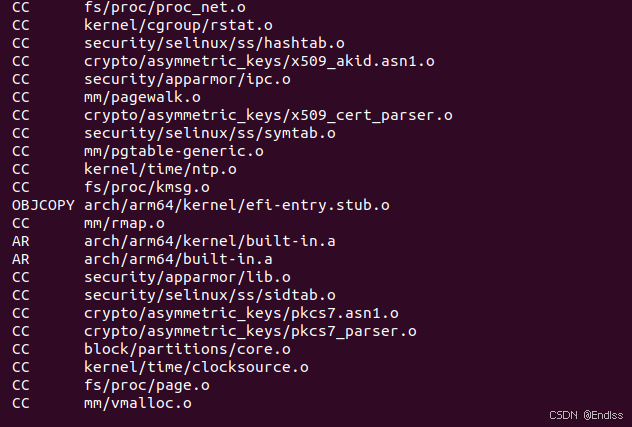

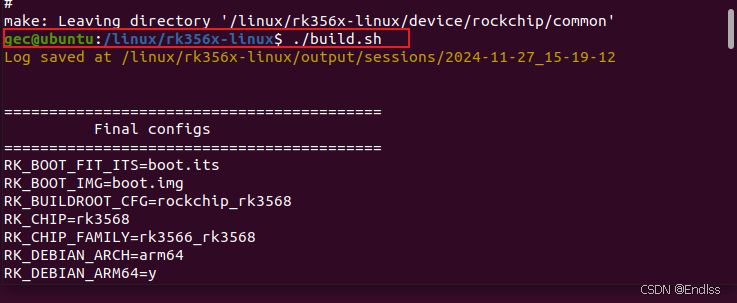

然后执行./build.sh

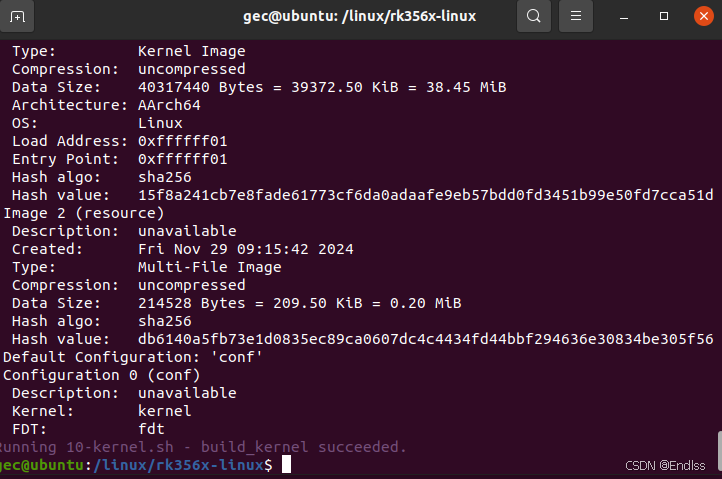

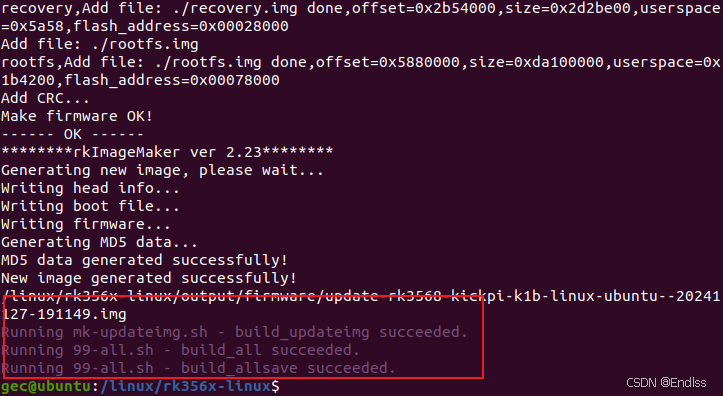

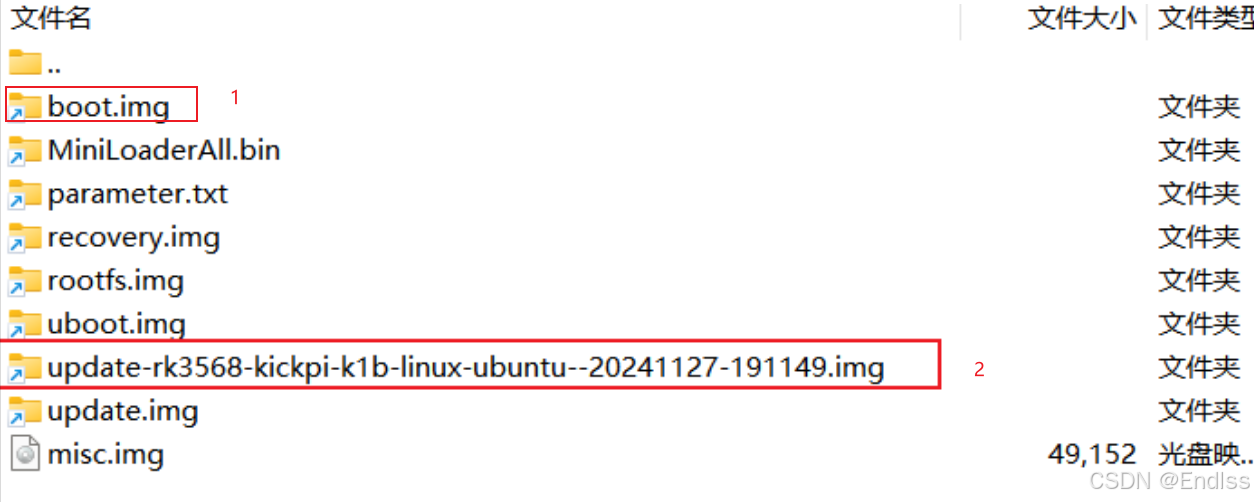

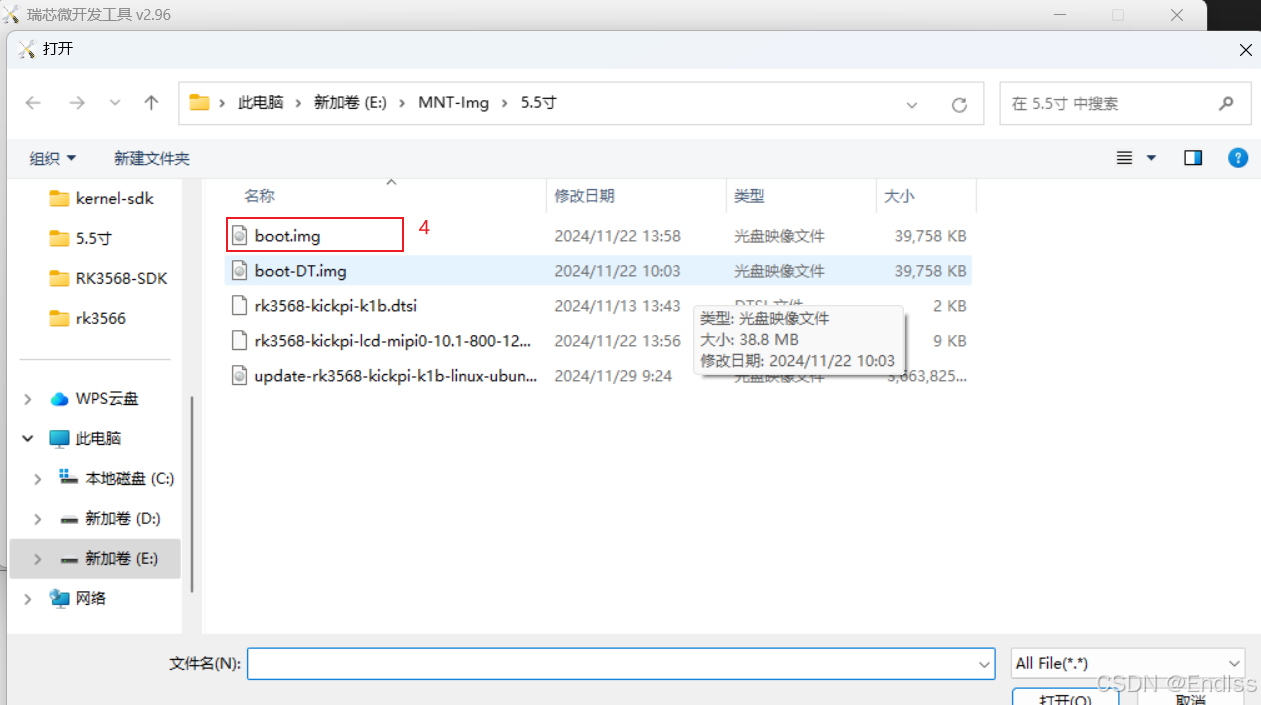

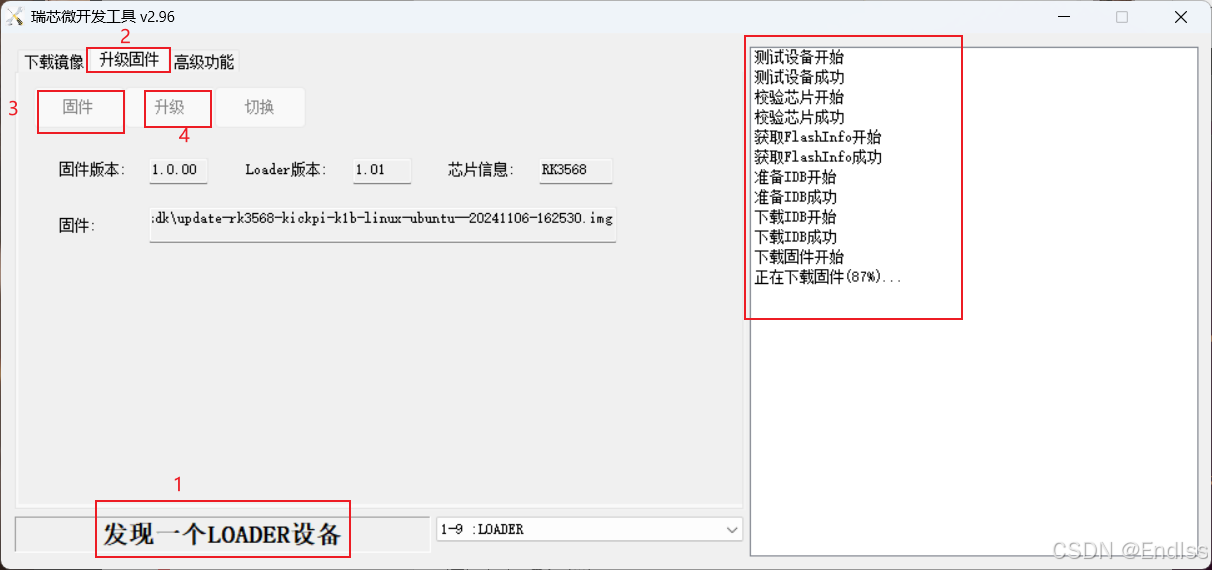

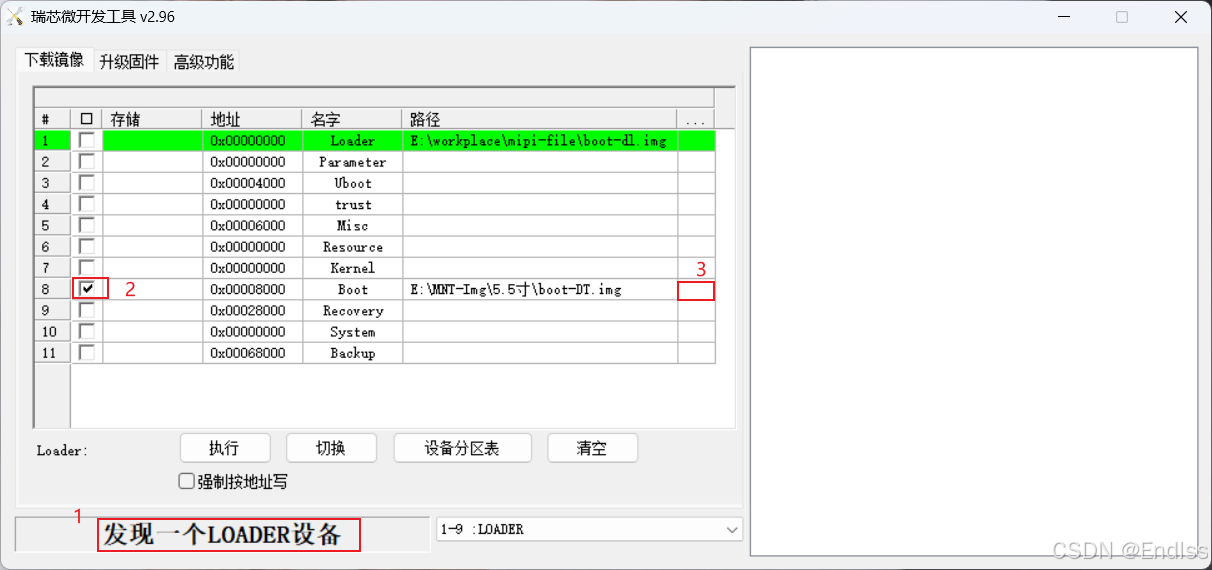

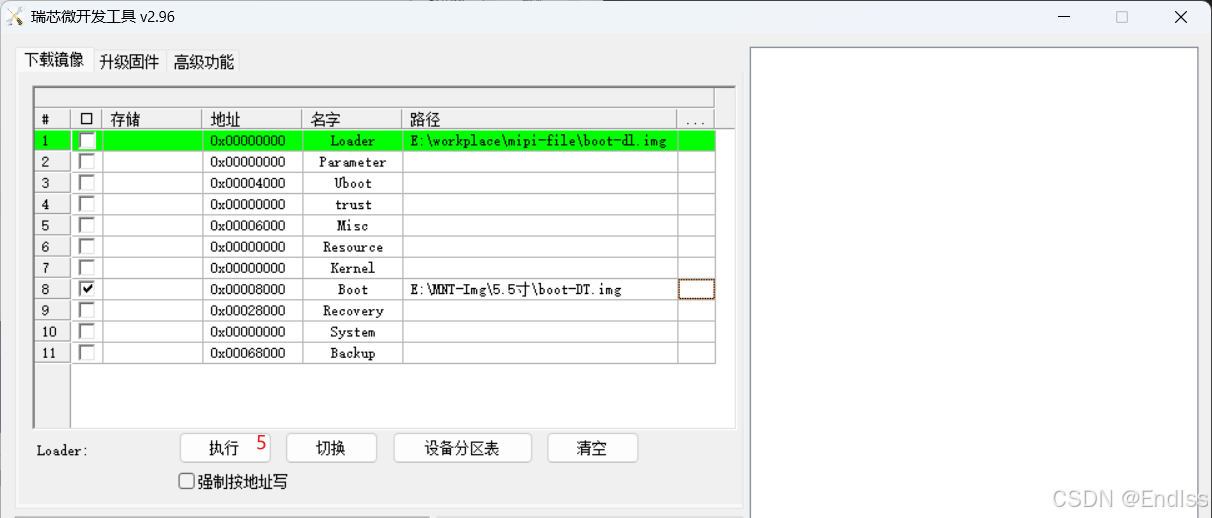

编译完成（时间稍微有点长，我编译了3个小时左右，耐心等待）

三、修改设备树

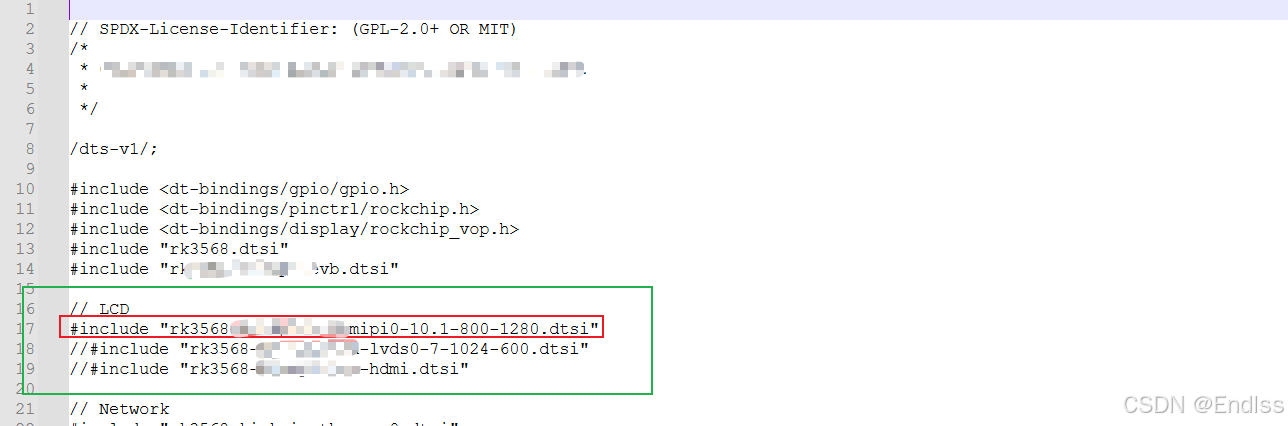

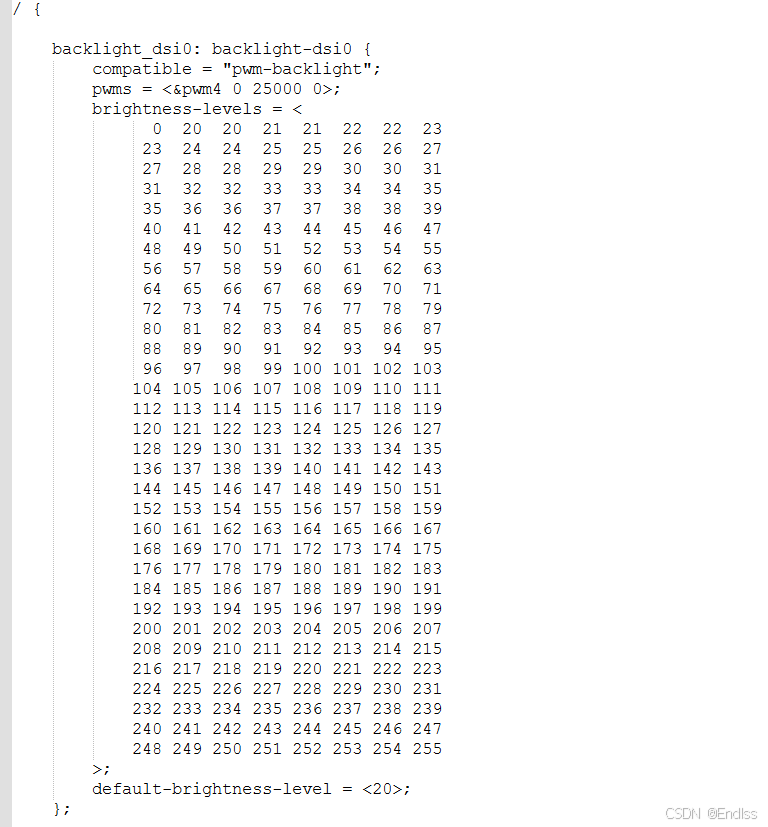

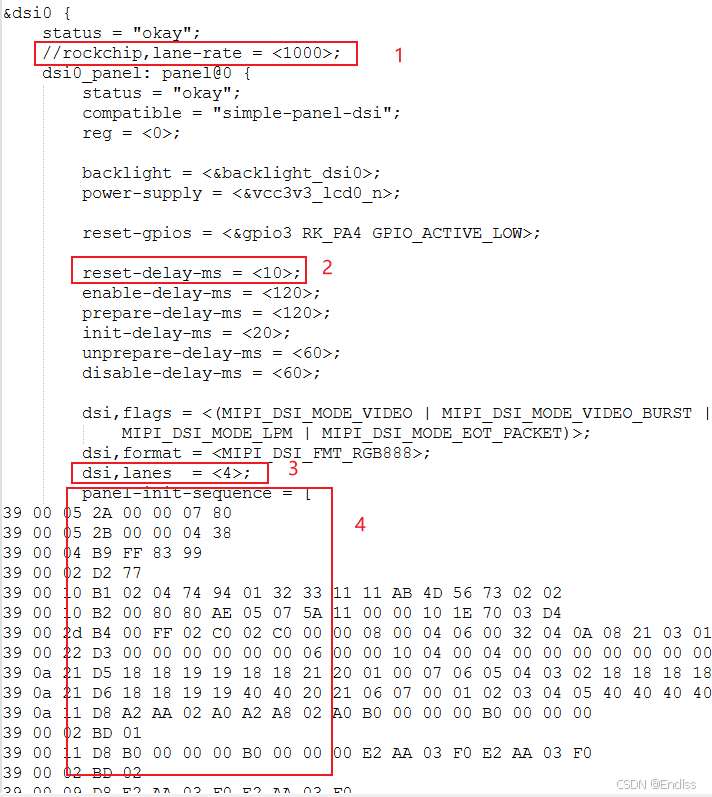

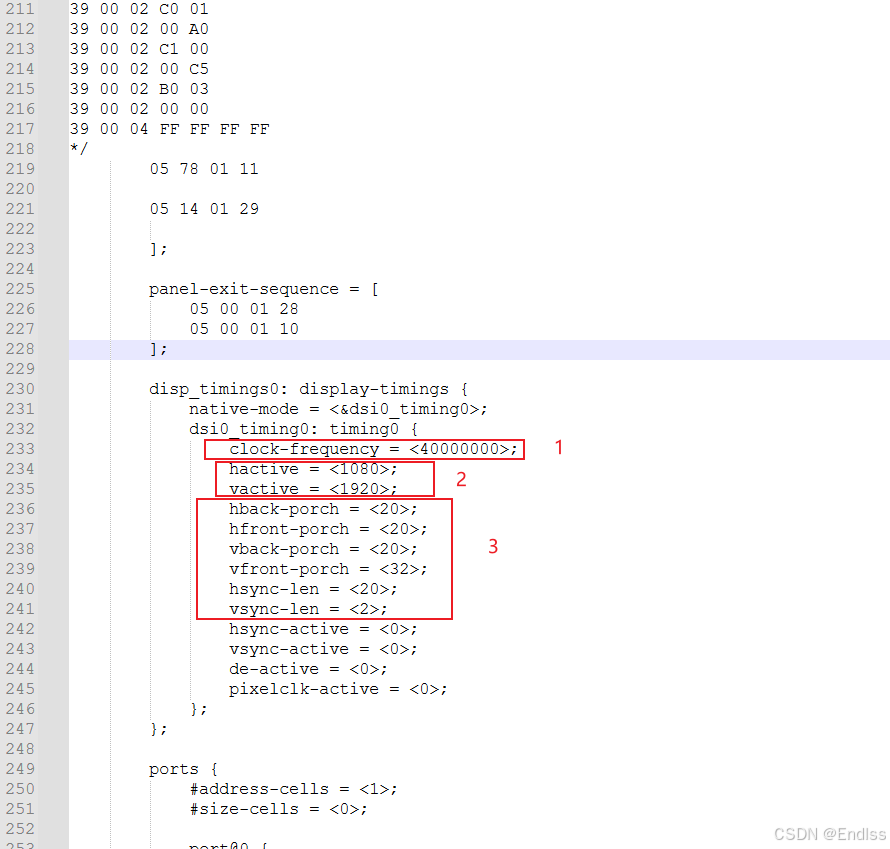

我选择的是mipi屏幕，所以需要修改设备树，修改文件路径是：linux/rk356x-linux/kernel/arch/arm64/boot/dts/rockchip下的mipi设备树文件，一般是需要修改两个文件，有的是一个文件下，基本上就是1、配置显示相关参数；2、打开mipi。以下是配置显示相关设备树修改步骤
