线扫相机DALSA-IO/STS指示灯和CL指示灯说明

已于 2023-05-26 22:01:44 修改
阅读量2.4k 收藏 6
点赞数 1
分类专栏： 杂说 文章标签： fpga开发
于 2022-10-16 17:29:04 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_44301520/article/details/127350376
版权
文章详细介绍了线扫相机DALSA-IO/STS的D1和CL指示灯的意义。D1绿灯常亮表示正常，红灯常亮可能是PCIe问题、FPGA固件未加载或驱动问题。CL指示灯中，D3/D4红灯常亮则表明未检测到相机时钟信号，可能是线缆未连接或相机问题。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

(Q有答疑)visionman-康耐视visionpro快速培训六字真言周周考核

在这里插入图片描述

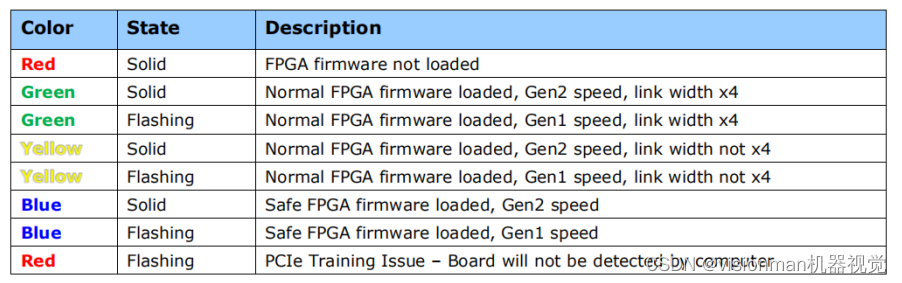

D1为采集卡状态指示灯，正常情况下工控机主板上电后D1绿灯常亮，所以D1红灯常亮可能原因为：
①PCIe插槽损坏；
②未加载FPGA固件；
③驱动存在问题，未找到采集卡；
④PCIe插槽类型错误；

CL指示灯说明
