思科模拟器-实验4：跨交换机VLAN 配置和结果验证

【实验内容】

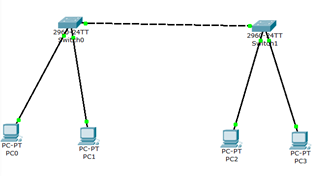

(1) 添加两台交换机和4 台计算机。分别在4 台计算机上配置IP 地址192.168.1.1 ——192.168.1.4/24，并与SwitchA 和SwitchB连接。

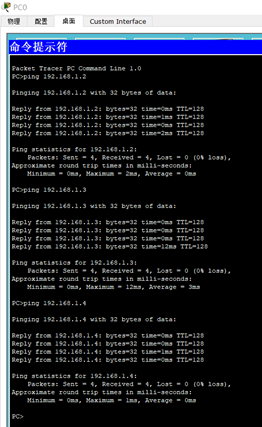

(2) 未作任何VLAN 配置时，192.168.1.1——192.168.1.4 之间均可相互ping 通， 相互间用ping进行测试。

(3) 在SwitchA上创建VLAN10 和VLAN20，同时在VLAN10 中添加端口成员F0/10， 在VLAN20 中添加端口成员F0/20。用show running-config及show vlan命令查看配 置情况。

Switch>en
Switch#config t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#vlan 10
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#exit
Switch(config)#interface Fa0/1
Switch(config-if)#switchport access vlan 10
Switch(config-if)#exit
Switch(config)#interface Fa0/2
Switch(config-if)#switchport access vlan 20
Switch(config-if)#exit
Switch(config)#exit
Switch#
%SYS-5-CONFIG_I: Configured from console by console

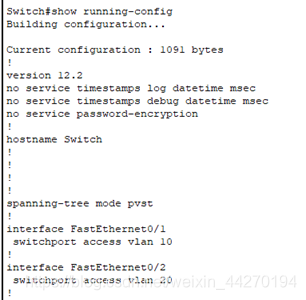

Switch#show running-config

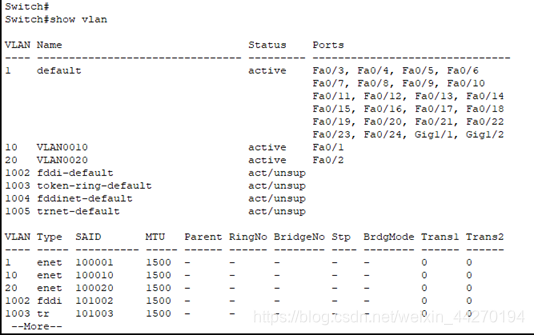

Switch#show vlan

(4) 在SwitchB上创建VLAN10 和VLAN20，同时在VLAN10 中添加端口成员F0/10， 在VLAN20 中添加端口成员F0/20。用sh r及show vlan命令查看配置情况。

 Switch>en
Switch#config t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#vlan 10
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#exit
Switch(config)#interface Fa0/1
Switch(config-if)#switchport access vlan 10
Switch(config-if)#exit
Switch(config)#interface Fa0/2
Switch(config-if)#switchport access vlan 20
Switch(config-if)#exit
Switch(config)#exit
Switch#
%SYS-5-CONFIG_I: Configured from console by console
Switch#show running-config

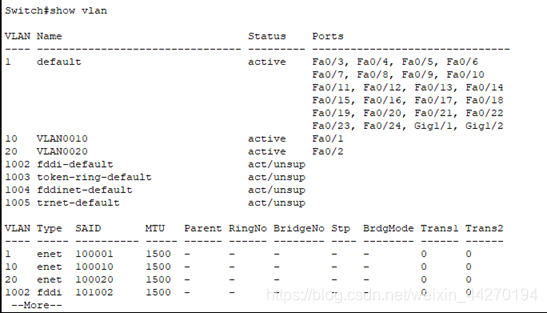

Switch#show vlan

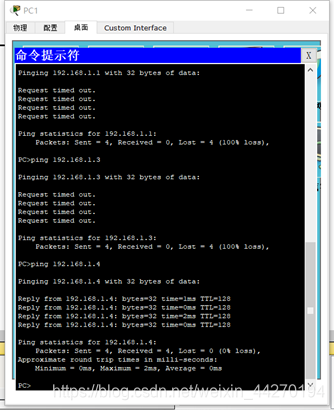

(5) 配置完后，192.168.1.1——192.168.1.4 相互之间互ping，观察能否相互ping 通？ 并思考原因。
不能相互ping通。

(6) SwitchA 上配置g0/1 端口为Trunk，SwitchB 上配置g0/1 端口为Trunk.

Switch>en
Switch#config t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#interface Fa0/3
Switch(config-if)#switchport mode trunk
Switch(config-if)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to down
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to up
Switch(config-if)#switchport trunk allowed vlan 10,20
Switch(config-if)#exit
Switch(config)#exit
Switch#
%SYS-5-CONFIG_I: Configured from console by console

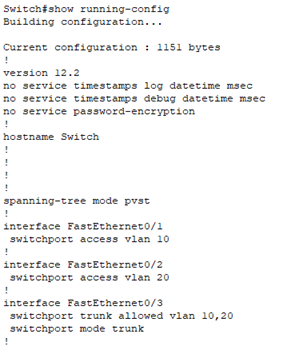

(7) 在各台交换机上使用show running-config 和show interface trunk 查看配置情况。

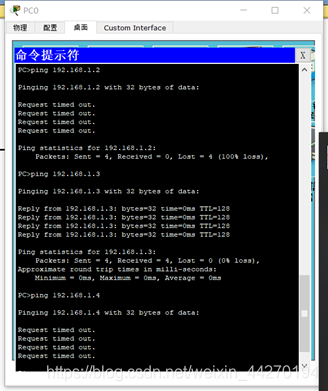

(8) 完成以上配置后，192.168.1.1 和192.168.1.3 之间可以相互ping 通， 192.168.1.2和192.168.1.4 之间可以相互ping 通，而其他情况不能相互ping 通。


【实验问题】
1. 主机 192.168.1.1 ping 192.168.1.3 时，数据帧经过的链路是哪些？在这链路上 的交换机是如何处理该数据帧的？结合 2 台交换机上 show mac-address-table 得到的 MAC 地址表，解释其原因。
数据链路层，网络层
（1）收到一个二层帧
（2）判断是否有VLAN标签：没有则转到第3步，有则转到第4步
（3）打上端口的PVID，并进行交换转发
（4）判断该trunk端口是否允许该VLAN帧进入：允许则转发，否则丢弃
（注意：trunk口允许或不允许VLAN帧，是对进入的帧而言的，对出去的帧没有限制。）

2. 如果主机 192.168.1.1 发出广播数据帧时，2 台交换机分别如何处理？
1、当交换机从某个端bai口收到一个数据包，它先读取包头中的源MAC地址，这样它就知道源MAC地址的机器是连在哪个端口上的；
2、再去读取包头中的目的MAC地址，并在地址表中查找相应的端口；
3、如表中有与这目度的MAC地址对应的端口，把数据包直接复制到这端口上；
4、如表中找不到相应的端口则把数据包广播到所有端口上，当目的机器对源机器回应时，交换机又可以学习—目的MAC地址与哪个端口对应，在下次传送数据时就不再需要对所有端口进行广播了。
