思科模拟器--07.三层交换机实验配置--24.5.21

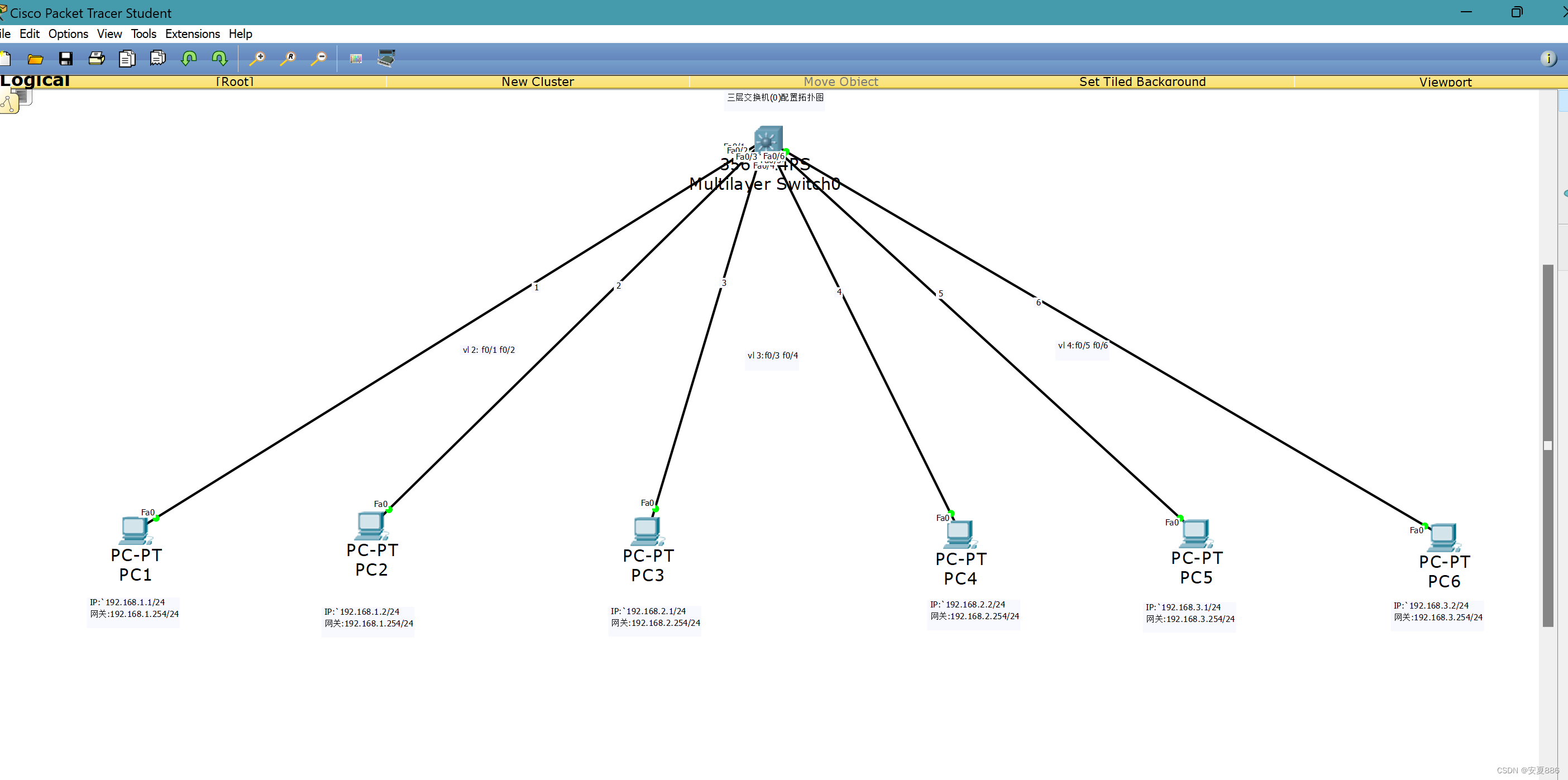

三层交换机(0)配置拓扑图如下:

第0步:

先放置六台个人电脑,一台交换机.

将PC1~6的F0依次按交换机的接口Fa/1~6相连接

第1步:(配置个人电脑的IP地址,子网掩码和默认路由)

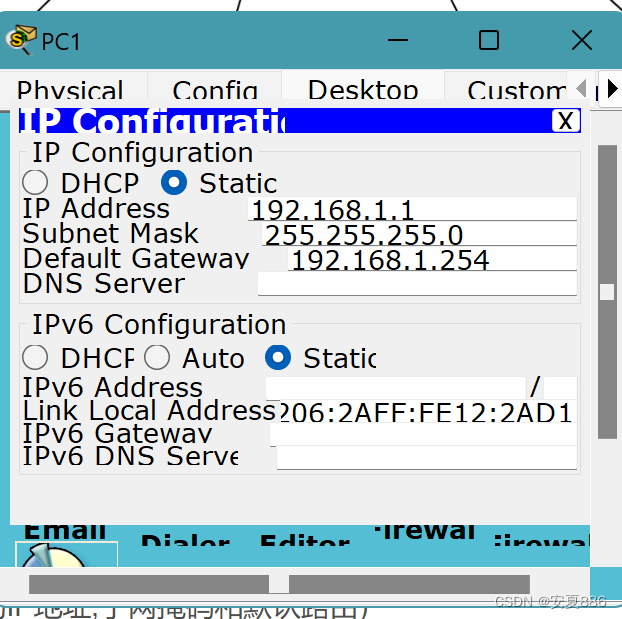

PC1:
IP:192.168.1.1

Subnet Mask:255.255.255.0

Default Gateway:192.168.1.254

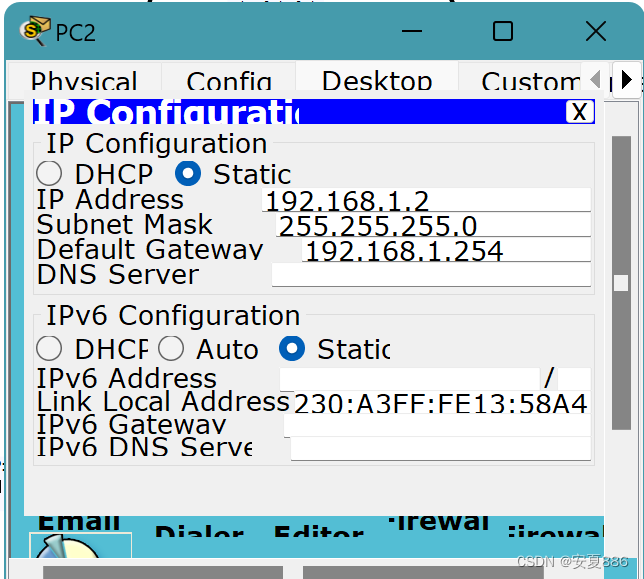

PC2:
IP:192.168.1.2

Subnet Mask:255.255.255.0

Default Gateway:192.168.1.254

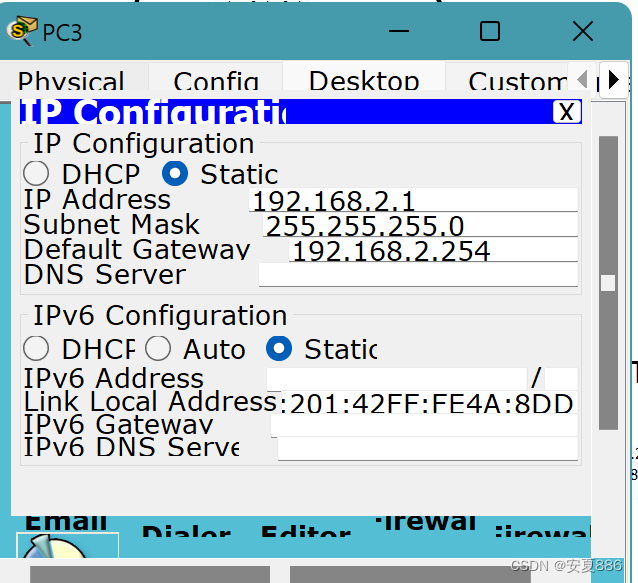

PC3:
IP:192.168.2.1

Subnet Mask:255.255.255.0

Default Gateway:192.168.2.254



PC4:
IP:192.168.2.2
