前言

项目中需要读出网口通信的工业相机的图像数据，此文主要是记个笔记。

参考链接

1、在Windows上使用MATLAB Image Acquisition Toolbox

2、调用相机程序

3、matlab使用usb和gige 网口相机

4、Matlab摄像头基本操作

采用的MATLAB的Image Acquisition Tool

1、采用MATLAB APP中的Image Acquisition工具

在这里插入图片描述

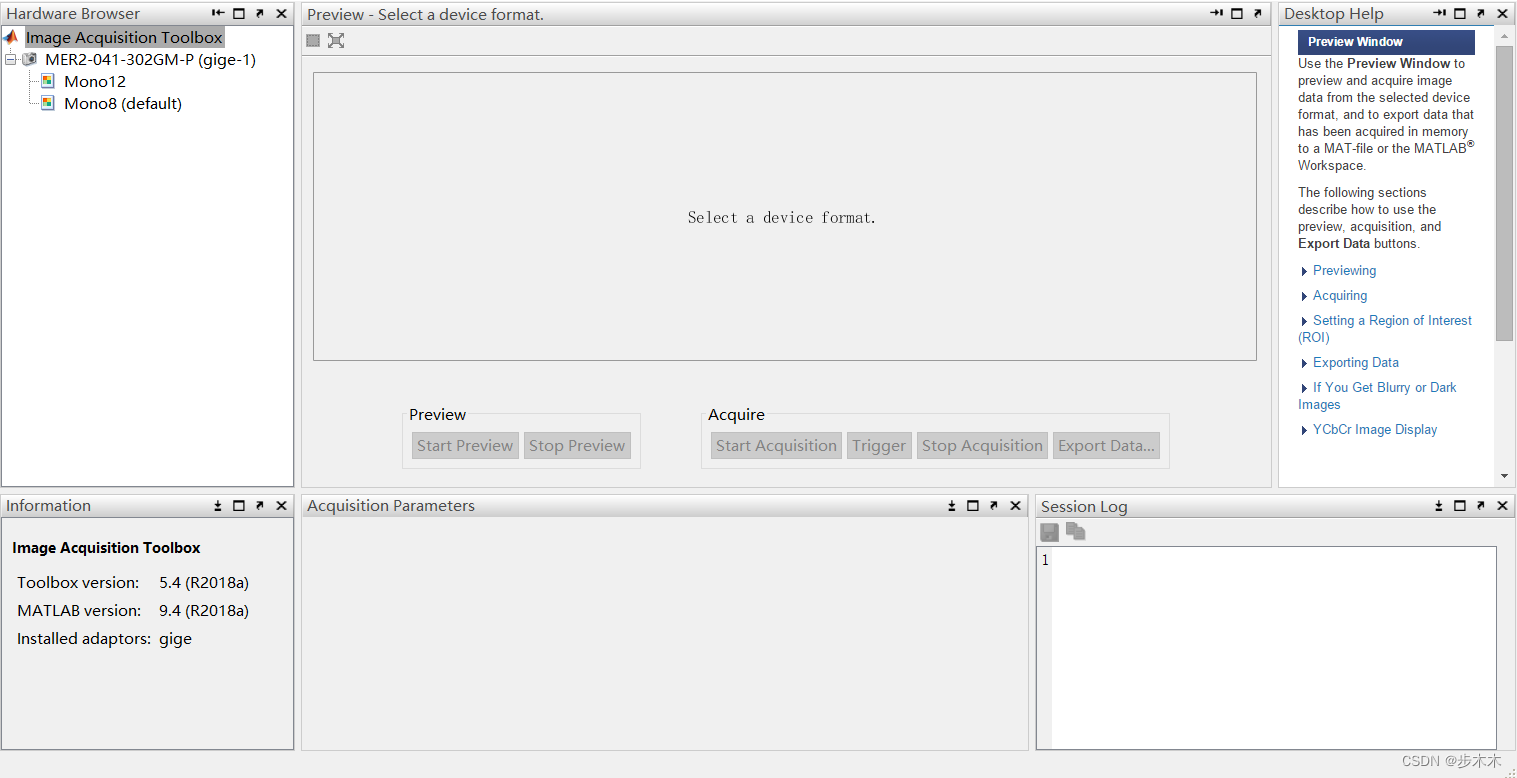

2、开启后的界面如下

在左侧检测到的相机下选择像素格式mono，中间就会显示图像框，单击Start Preview以在当前图像设置中的屏幕上预览图像。
在这里插入图片描述

注意！！！从MATLAB2014a开始，需要安装gige vision toolbox，才能检测到相机，之前的版本不用

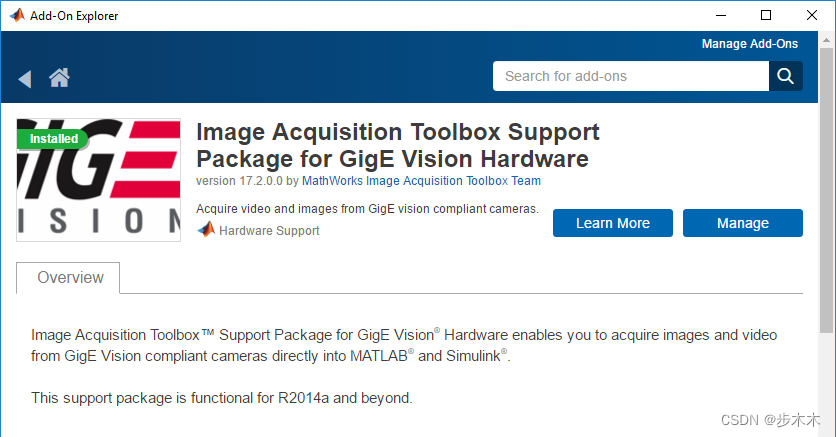

下载安装gige vision toolbox：

在matlab窗口输入supportPackageInstaller安装gige vision toolbox
点击APP，获取更多APP，打开资源管理器下载安装gige vision toolbox

GigE Vision Quick Start Configuration Guide：

C:/ProgramData/MATLAB/SupportPackages/R2018a/toolbox/imaq/supportpackages/gige/GigEVisionQuickStartConfigurationGuide.pdf

3、通过MATLAB代码实时读取显示相机图像

1、

clear
clc

vid = videoinput('gige', 1, 'Mono8');
src = getselectedsource(vid);
vid.FramesPerTrigger = 1;
set(vid,'TriggerRepeat',Inf);
vid.FramesPerTrigger = Inf;
set(vid,'FramesPerTrigger',1);
vid.FrameGrabInterval=1;

% preview(vid); %预览
while (1)
	frame=getsnapshot(vid);
    figure(1)
	imshow(frame);
%     title('原始图像');
	drawnow;%实时更新图像
end

2、官方的文档里的

v = videoinput('gige', 1, 'Mono8');
s = v.Source;

% Determine optimum streaming parameters as described in the
% "GigE Vision Quick Start Configuration Guide"
s.PacketSize = 9000;
% s.PacketDelay =

% Set exposure time and mode
s.ExposureMode = 'Timed';
s.ExposureTimeAbs = 4000;

% The default videoinput trigger type is 'immediate', which is explicitly
% configured here for clarity.
triggerconfig(v, 'immediate');

% Specify number of frames to acquire
v.FramesPerTrigger = 30;
v.TriggerRepeat = 0;

% Start continuous buffered acquisition and wait for acquisition to complete
start(v);
wait(v, 10);

% Transfer acquired frames from acquisition input buffer into workspace.
data = getdata(v, v.FramesAvailable);

figure;
imaqmontage(data)
