stm32-DMA简介

本篇是我关于stm32中I2C的学习笔记，大部分参考的是《【野火®】零死角玩转STM32—F103-MINI》以及《STM32中文参考手册_V10》。推荐大家自己下去可以仔细阅读。

---

一、DMA 简介

DMA(Direct Memory Access)—直接存储器存取，是单片机的一个外设，它的主要功能是用来搬数据，但是不需要占用 CPU，即在传输数据的时候，CPU 可以干其他的事情，好像是多线程一样。数据传输支持从外设到存储器或者存储器到存储器，这里的存储器可以是 SRAM 或者是 FLASH。DMA 控制器包含了 DMA1 和 DMA2，其中 DMA1 有 7 个通道，DMA2 有 5 个通道，这里的通道可以理解为传输数据的一种管道。要注意的是 DMA2 只存在于大容量的单片机中

二、DMA 功能框图

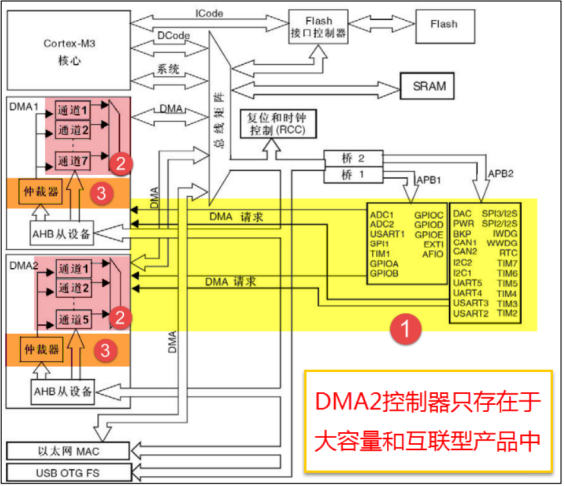

DMA 控制器独立于内核，属于一个单独的外设，结构比较简单，从编程的角度来看，我们只需掌握功能框图中的三部分内容即可，具体见下图DMA 控制器的框图

①DMA 请求

• 如果外设要想通过 DMA 来传输数据，必须先给 DMA 控制器发送 DMA 请求，DMA 收到请求信号之后，控制器会给外设一个应答信号，当外设应答后且 DMA 控制器收到应答信号之后，就会启动 DMA 的传输，直到传输完毕。

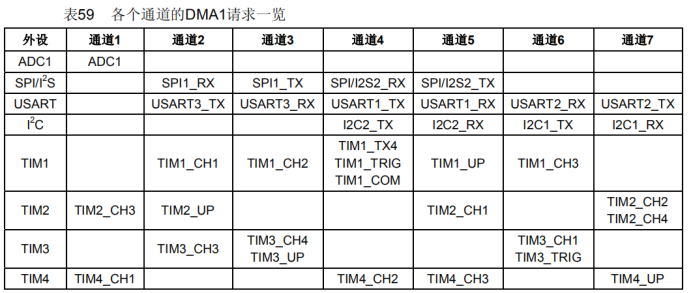

• DMA 有 DMA1 和 DMA2 两个控制器，DMA1 有 7 个通道，DMA2 有 5 个通道，不同 的 DMA 控制器的通道对应着不同的外设请求，这决定了我们在软件编程上该怎么设置， 具体见 DMA 请求映像表。

• DMA1控制器


• 从外设(TIMx[x=1、2、3、4]、ADC1、SPI1、SPI/I2S2、I2Cx[x=1、2]和USARTx[x=1、2、3]) 产生的7个请求，通过逻辑或输入到DMA1控制器，这意味着同时只能有一个请求有效。参见 图的DMA1请求映像。
• 外设的DMA请求，可以通过设置相应外设寄存器中的控制位，被独立地开启或关闭。

• DMA2控制器
