STM32F103单片机实现RTC待机唤醒功能

单片机型号: STM32F103ZET6
正点原子战舰开发板

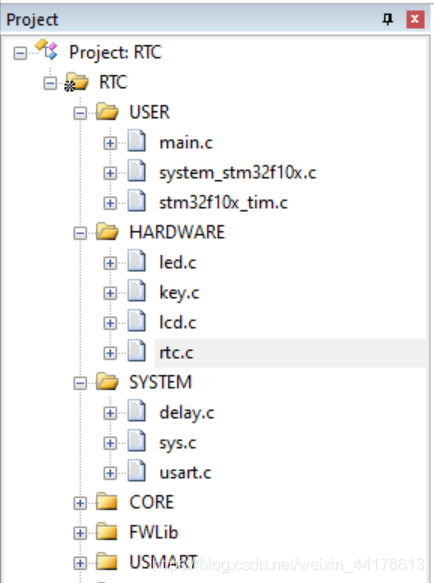

工程主体截图

该程序是根据正点原子提供的RTC实验程序修改得来

主要代码

//实时时钟配置
//初始化RTC时钟,同时检测时钟是否工作正常
void RTC_Init(){
 NVIC_InitTypeDef NVIC_InitStructure;
 RCC_APB1PeriphClockCmd(RCC_APB1Periph_BKP|RCC_APB1Periph_PWR,ENABLE);//使能PWR和BKP外设时钟
 //默认情况下，RTC 所属的备份域禁止访问，可使用库函数 PWR_BackupAccessCmd 使能访问
 PWR_BackupAccessCmd(ENABLE);//允许访问备份区域，后备区域解锁
 if(PWR_GetFlagStatus(PWR_FLAG_SB)!=RESET) //如果现在处于待机模式
 {
  PWR_ClearFlag(PWR_FLAG_SB);             //清除待机模式
  RTC_ITConfig(RTC_IT_SEC, ENABLE);     //打开RTC中断
  RTC_WaitForSynchro();                   //等待RTC寄存器同步
 }
 else
 {
  BKP_DeInit();//复位备份区域 使用此函数必须调用RCC_APB1PeriphClockCmd()函数
  RCC_LSEConfig(RCC_LSE_ON);//设置外部低速晶振(LSE),外部32.768KHZ晶振开启
  while (RCC_GetFlagStatus(RCC_FLAG_LSERDY) == RESET) //等待稳定
  RCC_RTCCLKConfig(RCC_RTCCLKSource_LSE); //设置RTC时钟(RTCCLK),选择LSE(晶振频率为 32.768KHz)作为RTC时钟
  RCC_RTCCLKCmd(ENABLE);    //使能RTC时钟
  RTC_WaitForLastTask();   //等待RTC寄存器同步，因为RTC时钟是低速的，内环时钟是高速的，所以要同步
  RTC_WaitForSynchro();     //写寄存器之前要确保上一次RTC的操作完成
  //下面这两条语句是开启RTC秒中断的函数，每过1秒钟产生一次中断，就进入了中断服务函数
  RTC_ITConfig(RTC_IT_SEC, ENABLE);//使能RTC秒中断
  RTC_WaitForLastTask();           //确保上一次 RTC 的操作完成

  RTC_EnterConfigMode();    //进入RTC配置模式
  RTC_SetCounter(0);        //初始值设定为0s 在使用本函数前必须先调用函数RTC_WaitForLastTask();等待标志位RTOFF被设置
  RTC_WaitForLastTask();

  RTC_SetPrescaler(32767);  //设置RTC分频: 使 RTC周期为1s  RTC period = RTCCLK/RTC_PR = (32.768 KHz)/(32767+1) = 1HZ 在使用本函数前必须先调用函数RTC_WaitForLastTask();等待标志位RTOFF被设置
  RTC_WaitForLastTask();    //确保上一次 RTC 的操作完成
  RTC_ExitConfigMode();     //退出RTC 配置模式
 }
 NVIC_InitStructure.NVIC_IRQChannel = RTC_IRQn;
 NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
 NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;
 NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
 NVIC_Init(&NVIC_InitStructure);

}

void RTC_IRQHandler(){
    if(RTC_GetITStatus(RTC_IT_SEC)!=RESET)  //是否秒中断发生
 {
  printf(" Time is  =%d \r\n",RTC_GetCounter()); //输出此时的秒数
 }
 RTC_WaitForLastTask();
 RTC_ClearITPendingBit(RTC_IT_SEC|RTC_IT_OW); //清除秒中断标志位和溢出位
}

程序主函数代码

#include "led.h"
#include "delay.h"
#include "key.h"
#include "sys.h"
#include "lcd.h"
#include "usart.h"
#include "usmart.h"
#include "rtc.h"
int main(void){
// int Distance_data=0;
 NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //NVIC优先级分组2
 delay_init();                                   //延时函数初始化
 uart_init(115200);                              //串口1初始化 PA9-RX PA10-TX
 LED_Init();                                  //LED端口初始化
// Beep_Init();                              //BEEP端口初始化
// OLED_Init() ;                                   //OLED端口初始化
 RTC_Init();

 while(1)
 {
	 RTC_IRQHandler();
   delay_ms(100);
	 printf("\r\n");

   printf("进入休眠!\r\n");
	 RTC_IRQHandler();

   RTC_SetAlarm(RTC_GetCounter()+10); //闹钟在此时刻加上10秒
   RTC_WaitForLastTask();             //等待最近一次对RTC寄存器的写操作完成
   PWR_EnterSTANDBYMode();            //进入待机(STANDBY)模式

 }
}

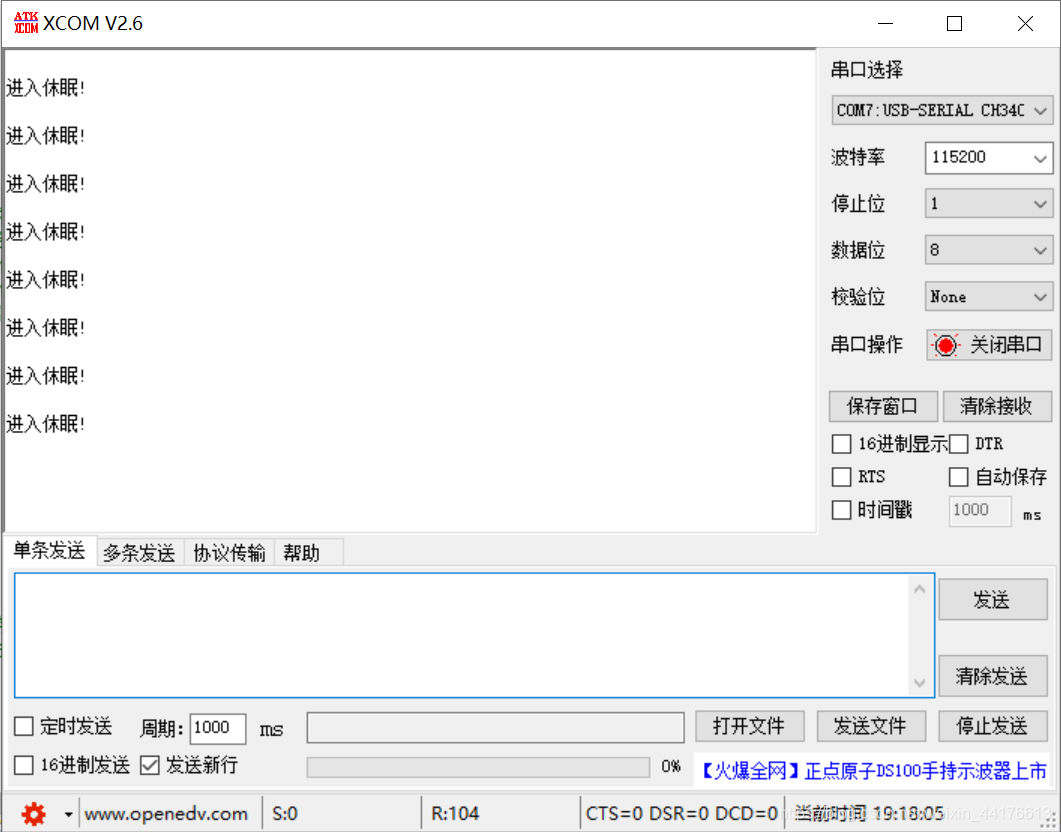

运行结果

每隔10秒从休眠状态唤醒，在进入休眠
