硬件---12---PCB学习：AD的基本配置以及PCB库的创建

凡亿的最小系统两层板设计记录

一、AD软件系统参数的一些基本配置

1设置系统参数途径

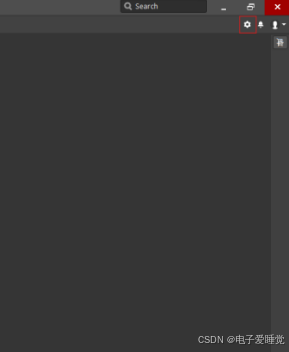

右上角红框内的设置图标即为系统参数设置途径

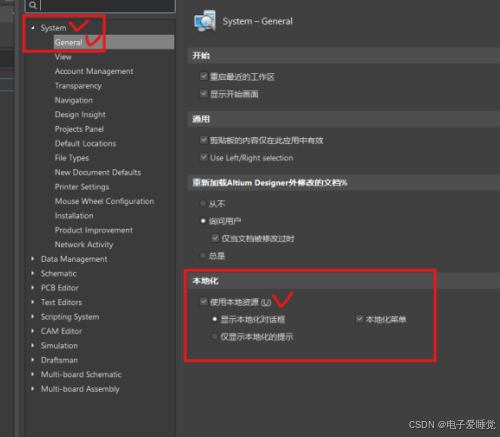

2本地化的设置—中英文的切换

如果设置好后无相应反应，重启AD软件。

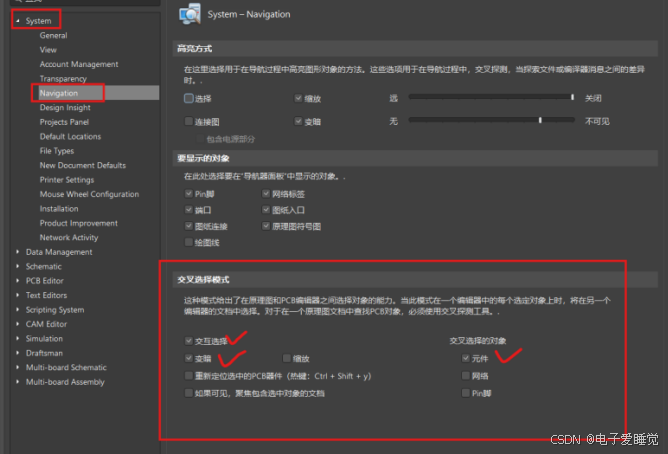

3交叉选择模式

这个模式主要是针对原理图和PCB编译器之间选择对象的能力，通俗说就是在原理图中选中某个器件，PCB中就会对应显示出来。

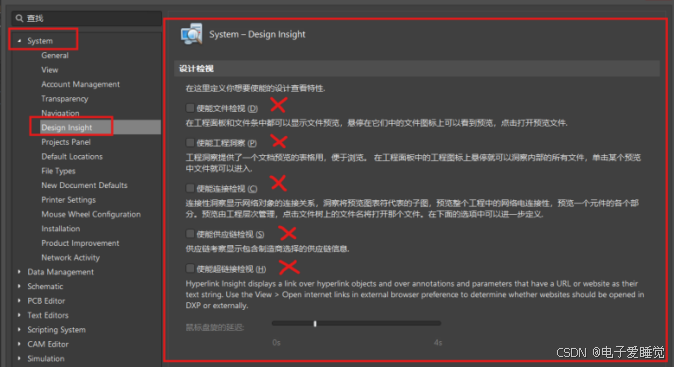

4设计检视

全部关闭

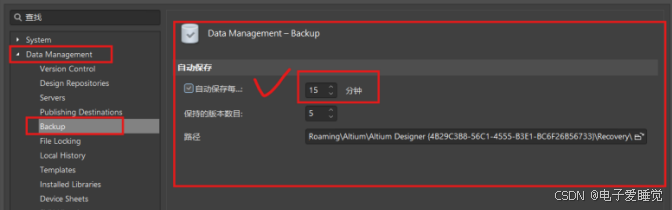

5数据管理—数据保存

这个还是很重要的，大部分人很多时候画好久才保存一次，容易造成丢失。

6原理图选项—选项

不勾选粘贴时重置元件位号，不勾选位号将递增，勾选后位号都是？

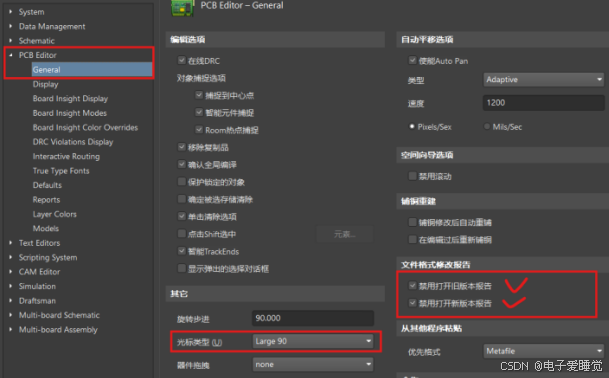

7PCB编辑—文件格式修改报告、光标类型

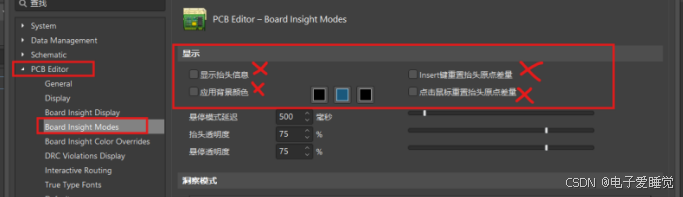

8PCB编辑—显示

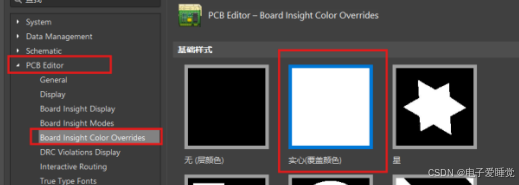

9PCB编辑—显示颜色

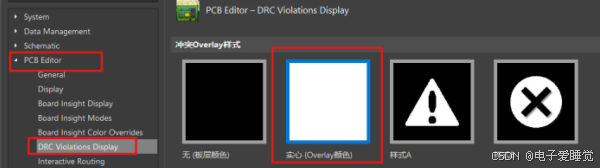

10PCB编辑—DRC覆盖

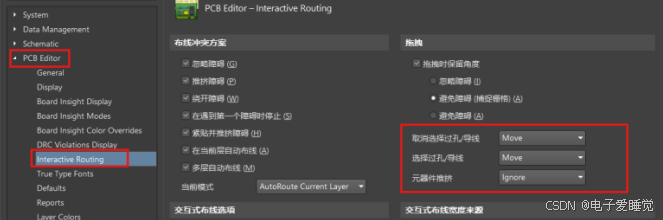

11PCB编辑—布线

12PCB编辑—过孔—铜皮

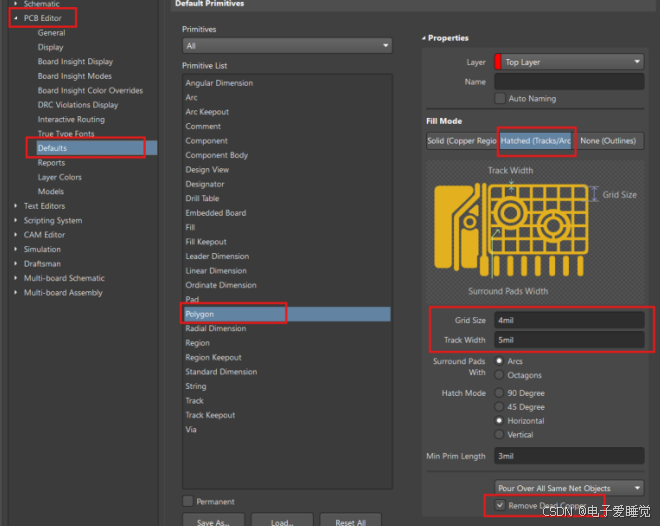

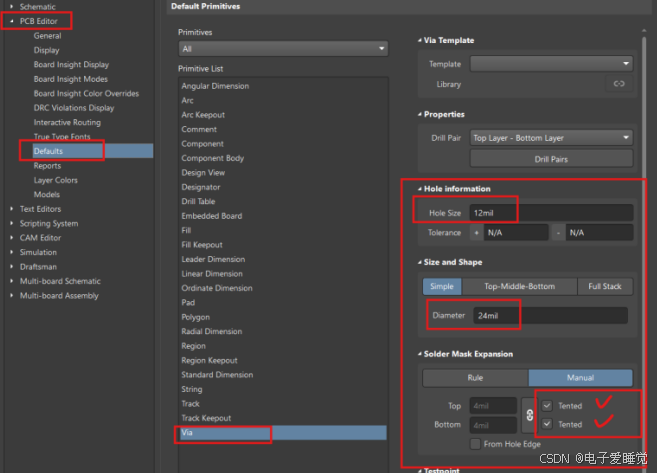

过孔一般设置为24mil的盘12mil的孔,采取手动盖油的方式。

铜皮选择第二种，线宽选择5mil，间距设置到4mil，勾选移除孤立的铜。
还要选择Pour Over All Same Net Object

二PCB工程文件介绍与创造

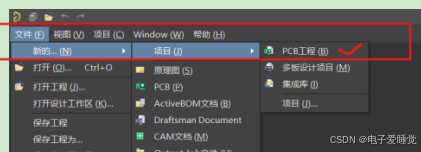

1创建PCB工程

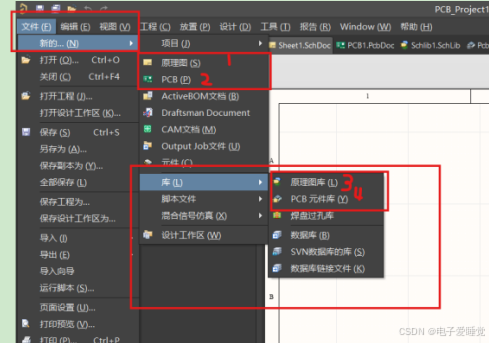

2创造原理图、PCB、原理图库、PCB库

按着下面框图分别进行添加

创建完成后，都进行一个保存，保存到目标文件夹下面就可以了。
