一低端电流检测电路
1电路分析

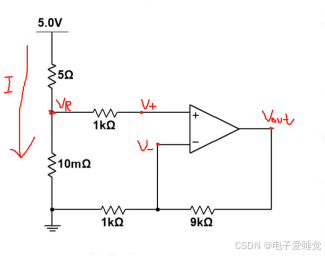

下图是结合运放(可以根据改变阻值修改放大倍数)设计的一个电流检测电路,进行简单分析:
V+=VR
V-=(Vout×1K)/(1K+9K)
VR=Vout/10 Vout=10×VR
具体放大倍数可以根据实际应用去改变,需要考虑传感器输出大小以及ADC的采集范围大小。
2低端电流采样电路的注意事项及解决方法
上面的计算是基于理想运放情况下的,大部分初学运放的人其实都是直观的将运放去理想看待的,其实运放在设计中有许多参数需要注意,对于上述的电路要考虑以下两个参数。
<1>运放的输出范围
轨到轨输出的概念:运放的输出电压范围几乎能够达到其电源电压的上下极限,即接近电源的轨值(通常是指正电源轨和负电源轨)。
例如运放的电压是±15V,那么它的输出信号可能被限制在±12V到±13V之间,不能接近15V的极限。
因此在设计输出时要考虑到这个参数,具体看数据手册即可,确定不会超出轨道的值。
<2>运放的Vos对电路的影响
Vos输入失调电压-由虚断可知:同相端和反向端电压相等,但是由于同向端和反向端失配而产生了固有的电压差。就叫输入失调电压Vos,一般Vos约为(1-10mV),高质量运放Vos在1mV以下。
因此要保证这个值对于输入的有用信号来说是可以忽略不计的,如果一个量级或者小于它,那将是毁灭性的灾难,或者可以做
