硬件---6三极管---开关功能、Rb的计算、下拉电阻的重要性

一、三极管基本概念与结构

1概念

三极管（BJT，Bipolar Junction Transistor）是一种具有 三个引脚 的半导体器件，其主要功能是 放大电流和作为开关使用。

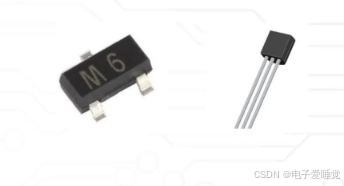

2常见的封装如下图

左面是贴片的，右面是直插的。

3结构

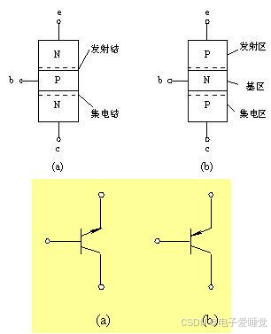

三极管按材料和结构的不同分成两种类型，分为NPN型和PNP型两种。它们在电路中的工作原理相似，但电流反向和电位极性相反，如下图。

二、三极管的开关功能

1工作原理

三极管作为开关使用时，通常选择共射极电路。输入信号施加在基极，通过控制基极电流实现对集电极电流的控制

2举例说明

如下图，be导通，因此ce导通，LED灯亮。

如果把B级和电源之间的电阻去掉，连接单片机的一个GPIO引脚，如果单片机输出高电平则和之前一样，LED灯亮。反之输出低电平
