入门，从一个按钮和灯开始学PLC吧！（二）

#用一个基本的逻辑条件，探索PLC的编程技巧#

前言：

续上，在我们实际生活中，有些灯的亮暗程度是阶段式的，那么是如何使用一个按钮控制呢？以下我们用CODESYS的编程软件仿真模拟下。

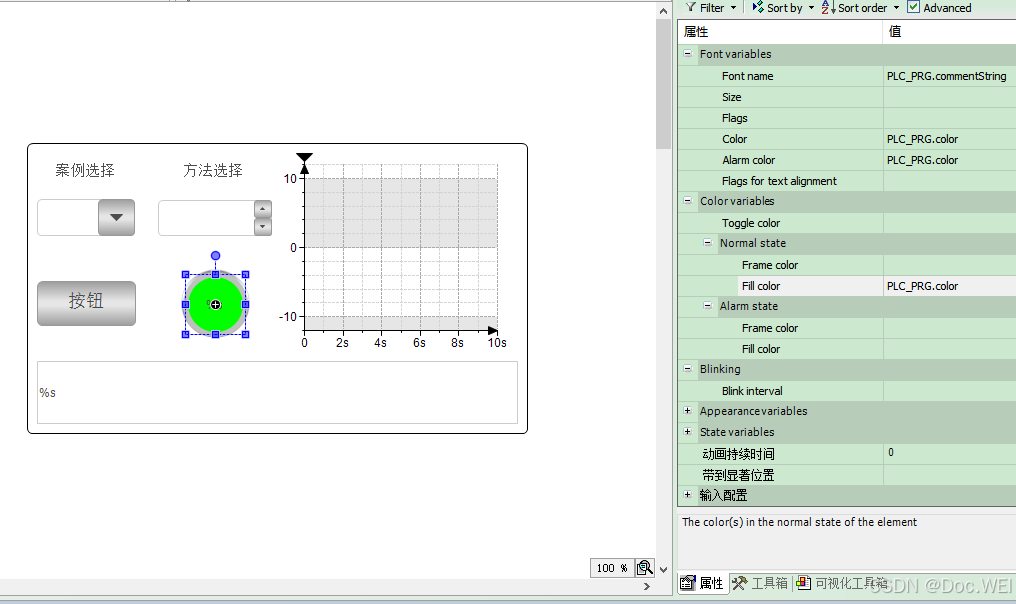

按钮和灯2

案例2（阶段亮暗灯）：

1.设计需求

用PLC写一个程序，一个自复位按钮，每次按下时，灯亮30%，直至全亮，再次按下时，灯暗30%，直至全灭，循环往复；

2.问题思考：

如果要实现灯的亮暗，在可视化界面上，有两种方式，一个是控制透明度，另一个是控制颜色变化，颜色的变量参数DWORD，其表现形式如16#FF000000（透明+黄+绿+红），黄绿红为三元色；在程序上，我们使用步序的方式，当连续按下时，颜色累加或递减。结合以上，我们选择控制透明度实现亮暗，那么对于一个DWORD类型的数据，我们怎么实现呢？参见以下代码吧。

3.程序代码

//数据类型
TYPE lightColor_ST :
UNION
	B:ARRAY[0..3] OF BYTE;
	D:DWORD;
END_UNION
END_TYPE
//全局变量
VAR_GLOBAL
	button: BOOL;
	light: BOOL;
	lightColor: lightcolor_st;
END_VAR

	 modeSeclectStr:='一个自复位按钮，每次按下时，灯亮30%，直至全亮，再次按下时，灯暗30%，直至全灭，循环往复';
     CASE modeNo[modeSeclect] OF
	      0://步序
		  modeNoStr:='使用方法-步序';
		  GVL.lightColor.B[0]:=16#00;//红色
		  GVL.lightColor.B[1]:=16#FF;//绿色
		  GVL.lightColor.B[2]:=16#00;//黄色
		  GVL.lightColor.B[3]:=TO_BYTE(ColorTP);//透明
		  color:=GVL.lightColor.D;//转整数
		  IF buttonR.Q THEN
			 //初始化
             IF step=0 THEN
		        step:=10;
			 END_IF;
		  END_IF;
		  CASE step OF
			  10://变亮
			   IF buttonR.Q THEN
				   colorTP:=255*0.3+colorTP;//颜色累加
			   END_IF;
			   IF colorTP>=255 AND buttonR.Q=FALSE THEN
				  colorTP:=255;
				  step:=20;
			   END_IF;
			   20://变暗
			   IF buttonR.Q THEN
				   colorTP:=colorTP-255*0.3;//颜色递减
			   END_IF;
			   IF colorTP<=0 AND buttonR.Q=FALSE THEN
				  colorTP:=0;
				  step:=0;
			   END_IF;
		  END_CASE;
     END_CASE;

如上所示，本案例使用联合体形式，对DWORD型数据做了处理，将处理后的透明度的值赋值于DWORD的最高字节，即可实现灯的亮暗效果。

#写在最后#

本文章旨在通过最简单的按钮和灯，结合可视化，逐步实现控制逻辑和动态效果的结合。如果你感兴趣的话，可以通过其它方式实现这个效果，多动手尝试一下。如果你有任何疑问，都可以在评论区发表，我们一起交流学习，谢谢!
