CODESYS随机动态图案验证码制作详细案例（一）

​
#使用CODESYS软件模仿网页端动态图案验证码的制作详细案例#

前言：

本案例的最终目的是使用CODESYS软件模仿网页端动态图案验证码，我们经常在网页上使用这种动态图案的验证码，以防止黑客或AI自动登录，这其中就要涉及到随机数的产生，以及文字位置和图案的变化。那么随着PLC越来越"IT"化，且结合互联网的优势，PLC在工控领域发挥着越来越重要的角色，其安全性尤其更为重要。在用户登录界面，动态图案验证码防止OCR识别，为了进一步验证PLC实现的可能性，接下来我们做一个项目案例，实际使用和测试这个功能。

第一篇：随机数测试

加载OSCAT库，随机数函数调用，并验证随机数重复性及概率；

一、库安装

1.库下载

库下载地址如下：
https://download.youkuaiyun.com/download/weixin_44166380/89899584

2.库说明

OSCAT是针对“自动化技术的开源社区”开发的。OSCAT创建了一个参考IEC61131-3标准的开源库，该库可以免除供应商指定的功能，因此移植到所有IEC61131-3兼容的可编程逻辑控制器。

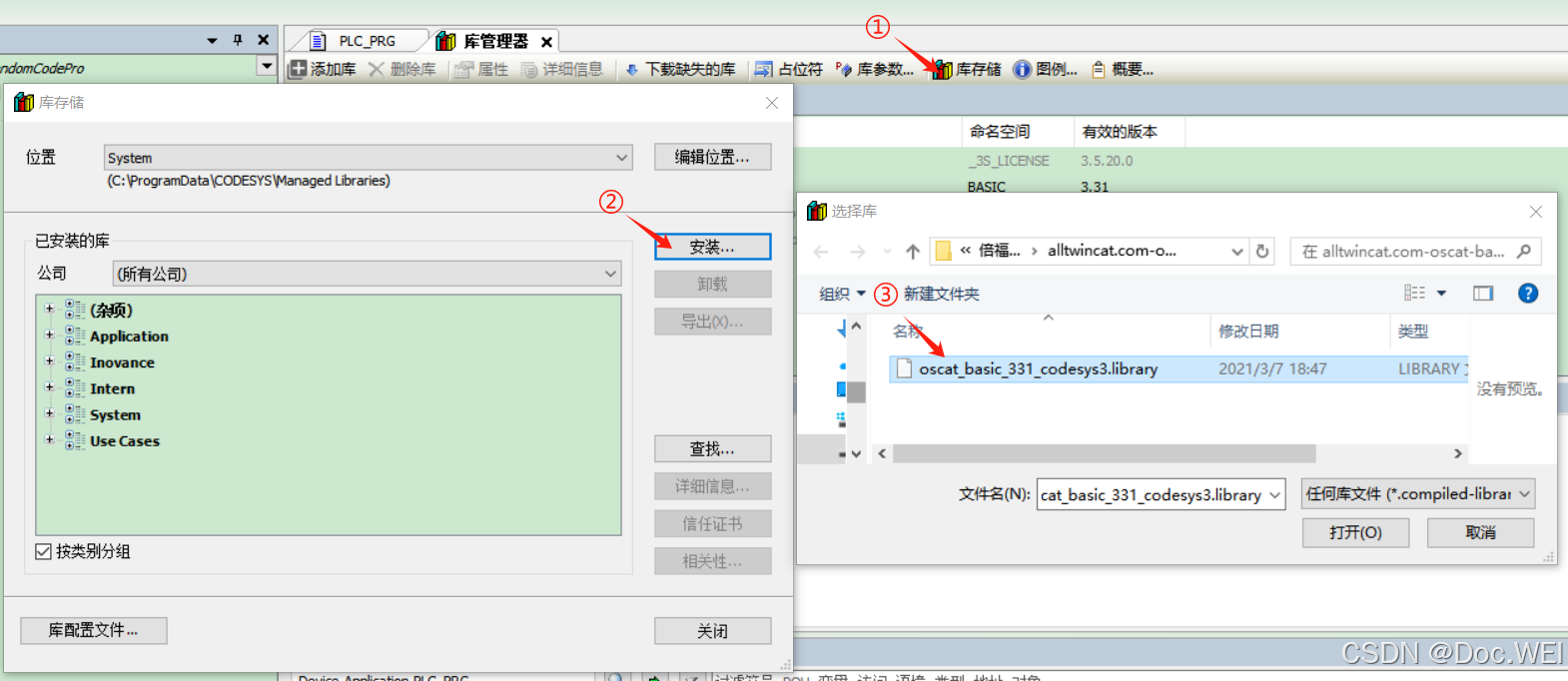

3.库加载

在CODESYS软件中安装如下

4.库指令

二、指令说明

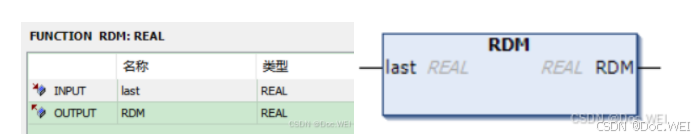

1.RDM随机数

RDM计算一个伪随机数。这是PLC的内部定时器读取并转换为一个伪随机数。因为RDM是作为一个函数而不是一个函数模块编写的，所以它不能在两个调用之间保存数据，因此应该谨慎使用。RDM每
